(P0112) INTAKE AIR TEMPERATURE SENSOR CIRCUIT LOW (EXCEPT SRT) (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on.

•

Set Condition: The Intake Air Temperature (IAT) Sensor reading is less than 0.1 volt for approximately 1 sec-
ond.

POSSIBLE CAUSES

INTAKE AIR TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

INTAKE AIR TEMPERATURE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

MASS AIR FLOW / INTAKE AIR TEMPERATURE SENSOR

POWERTRAIN CONTROL MODULE

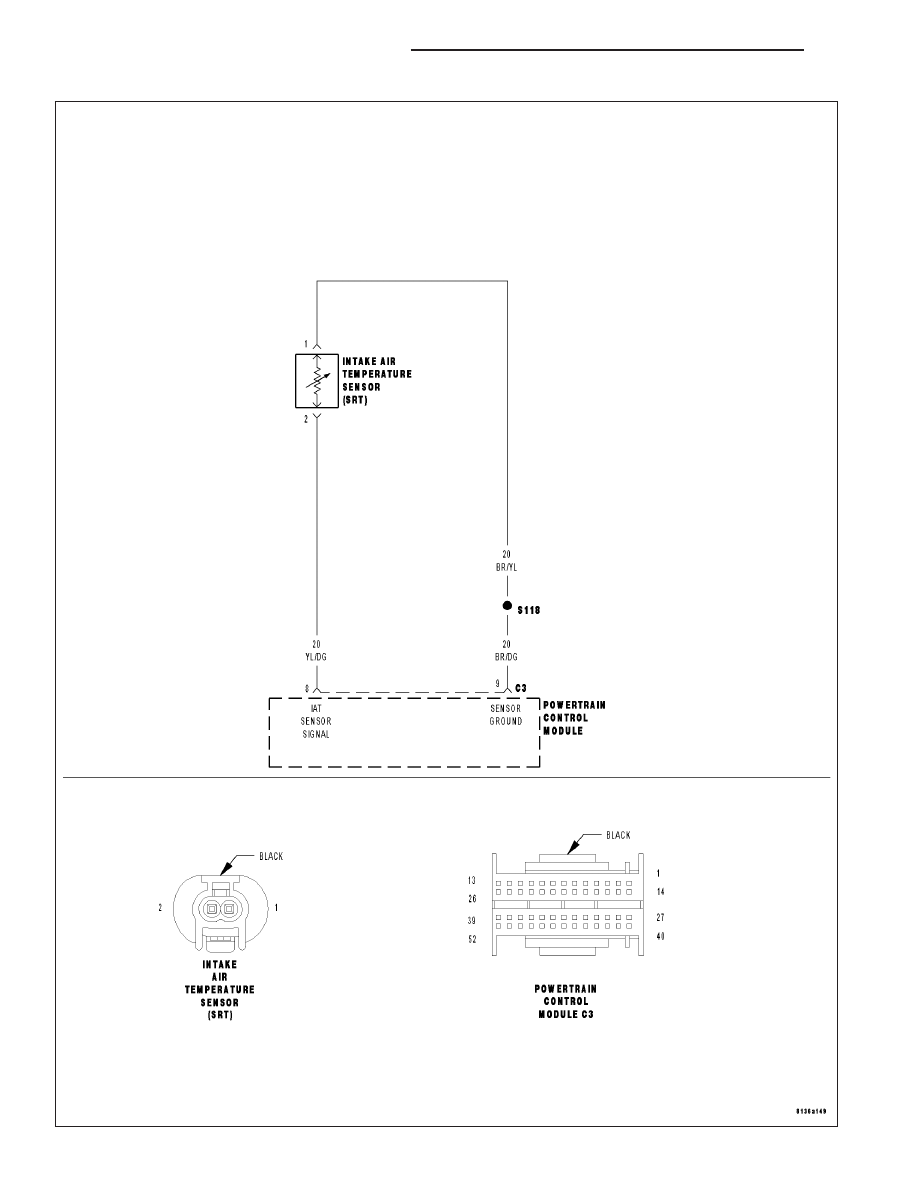

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Always perform diagnostics with a fully charged battery.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for applicable TSBs related to the problem.
Turn the ignition on.

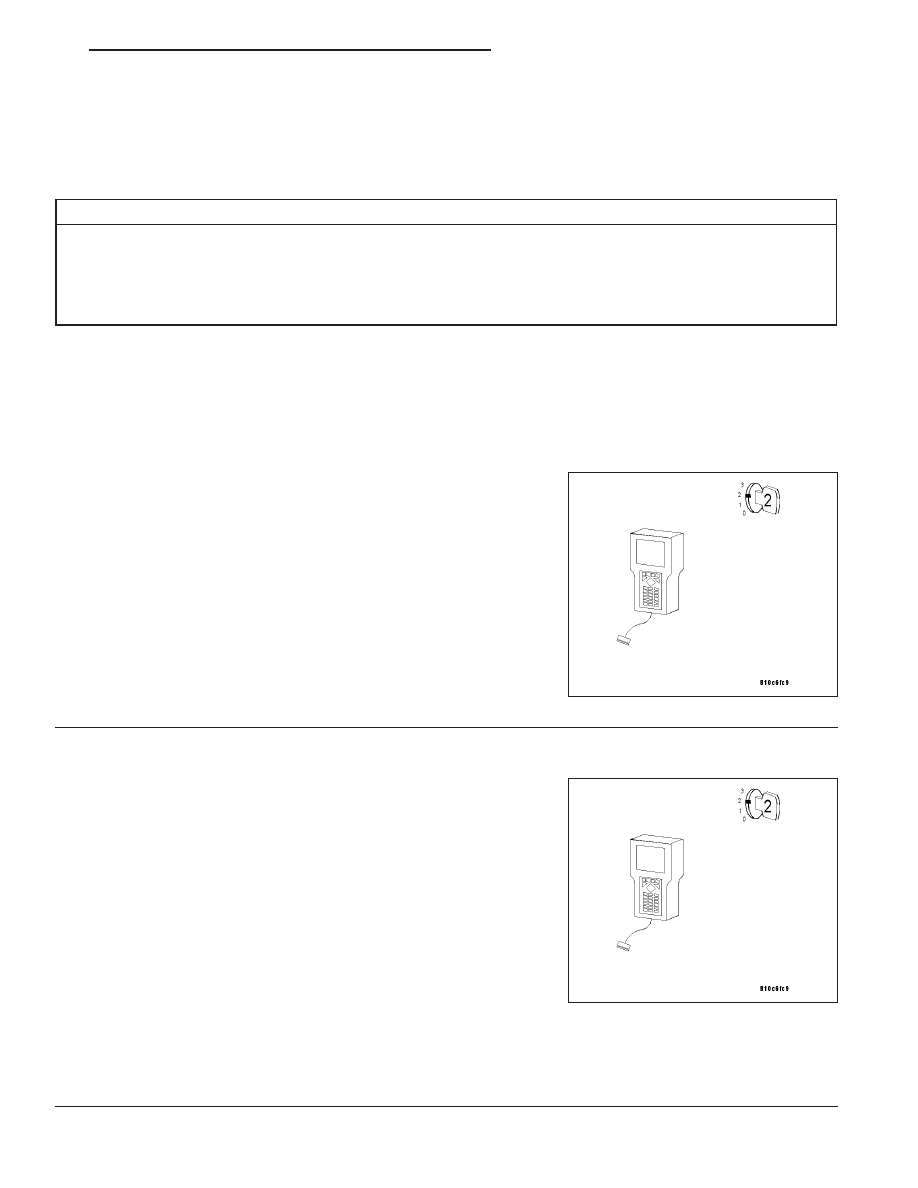

With the DRB III

T

, read PCM DTCs.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Perform this procedure prior to symptom diagnosis.

Continue

Go To 2

2.

CHECK FOR CURRENT DTC

Note: If the PCM detects and stores a DTC, the PCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for a DTC.
With the ignition on.

With the DRB III

T

, erase PCM DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read PCM DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 6

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 45

(P0112) INTAKE AIR TEMPERATURE SENSOR CIRCUIT LOW (EXCEPT SRT) (CONTINUED)

3.

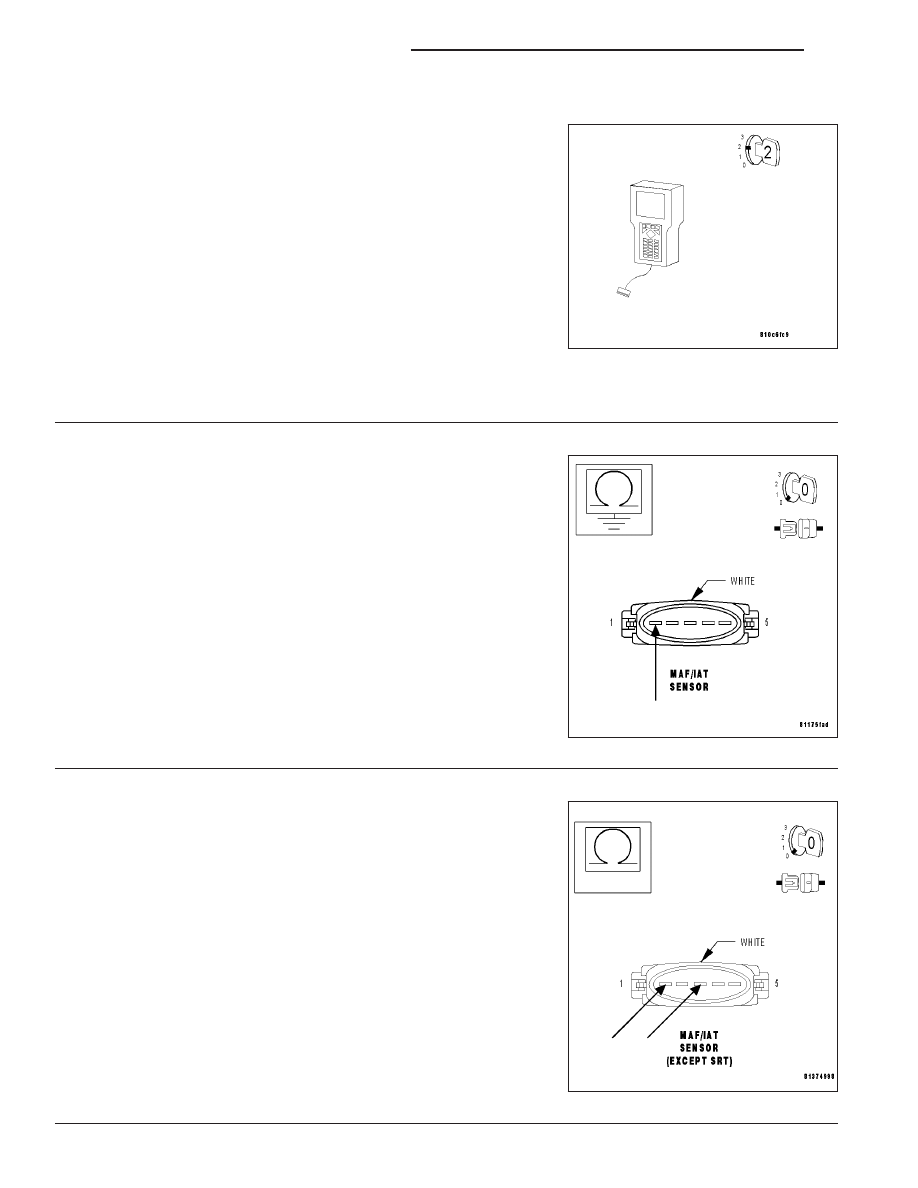

CHECK THE MAF/IAT SENSOR

Turn the ignition off.

Disconnect the MAF/IAT Sensor harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is DTC P0113 INTAKE AIR TEMPERATURE SENSOR CIRCUIT
HIGH present?

Yes

>> Replace the Mass Air Flow / Intake Air Temperature Sen-

sor. (Refer to 14 - FUEL SYSTEM/FUEL INJECTION/
MANIFOLD AIR FLOW (MAF) SENSOR - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Go To 4

4.

IAT SENSOR SIGNAL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the IAT Sensor Signal
circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 5

No

>> Repair the IAT Sensor Signal circuit for a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

5.

IAT SENSOR SIGNAL CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance between the IAT Sensor Signal circuit and the
Sensor Ground circuit at the MAF/IAT Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the IAT Sensor Signal circuit for a short to the Sen-

sor Ground circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 46

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0112) INTAKE AIR TEMPERATURE SENSOR CIRCUIT LOW (EXCEPT SRT) (CONTINUED)

6.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and/or open circuits.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Test Complete.
