VEHICLE THEFT SECURITY - SERVICE INFORMATION

DESCRIPTION

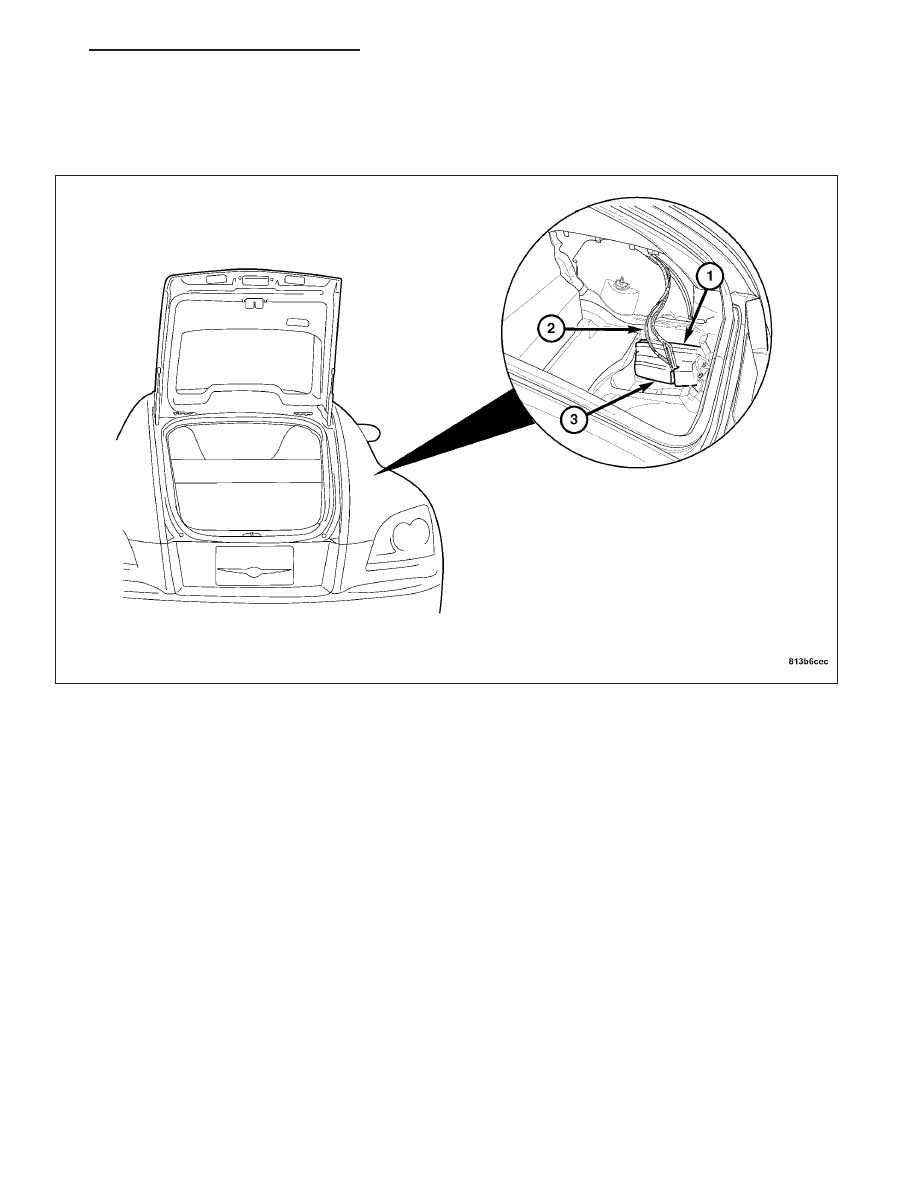

The Central Locking Pump/Security System Module (3) uses a combination of electrical wires (2) and air pressure/
vacuum lines (1). The Central Locking Pump/Security System Module is located in the right rear of the luggage
compartment underneath the trunk floor covering (4). It is wrapped in a sound deadening material in order to oper-
ate quietly without disturbing the vehicle operator.

The Central Locking Pump/Security System Module controls the air and vacuum lines that handle the locking and
unlocking of the vehicle doors, the liftgate, and the fuel tank door.

OPERATION

VEHICLE LOCKING / UNLOCKING

To unlock, the SKREEM module sends a signal to the Body Control Module. The Body Control Module then sends
a signal to the Central Locking Pump/Security System Module (CLP/SSM) via the Controller Area Network (CAN)
Bus. The CLP/SSM pump motor starts running and supplies air pressure. The door lock actuators are pressurized.
When a pressure threshold is reached in the system, the pump is switched off by an internal pressure switch. The
pressure in the system is then released by the CLP/SSM and the unlocking operation is completed. The locking
procedure is accomplished in a fashion opposite to the unlocking operation. However, the next time the remote
control button is pressed, the CLP/SSM is also actuated by connecting it to ground by the second control lead on
the SKREEM module. The direction of rotation for the CLP/SSM pump motor is reversed, thereby providing the
vacuum required to lock. In order to avoid unlocking the vehicle unintentionally, the vehicle is relocked by the CLP/
SSM via the SKREEM module. After unlocking with the remote control, the locks will be relocked if either door is not
opened within 40 seconds, the key is not inserted into the ignition switch, or the interior power door lock switch is
not actuated. The CLP/SSM reads the signals (door contacts, liftgate/decklid, interior power door lock switch) and
actuates the power door lock actuators. The vehicle security alarm is also activated by the relocking function.

ZH

VEHICLE THEFT SECURITY - SERVICE INFORMATION

8Q - 49

AUTOMATIC LOCKING / UNLOCKING

Upon reaching a speed of 15 km/h (9 MPH), the vehicle doors are locked automatically. The fuel tank flap remains
unlocked. If, after automatic locking, the vehicle is unlocked with the interior power door lock switch, this state is
maintained until a door is opened or until the ignition is switched off. Automatic locking is accomplished again only
upon reaching the specified speed. The logic circuitry for this function is integrated into the CLP/SSM. The auto-
matic locking function can be activated or deactivated with the DRB III

T

. An alternative is to use the interior power

door lock switch with the ignition switched on by pressing and holding the door lock switch for more than 5 seconds
in either the lock (auto locking switched on) or unlock (auto locking switched off) position. The alternative of
enabling/disabling the auto locking system by using the interior power door lock switch can also be inhibited with the
DRB III

T

.

EMERGENCY UNLOCKING

In the event of a vehicle collision, the doors are unlocked automatically by a crash sensor integrated into the CLP/
SSM. The doors are unlocked after a delay time of 8 to 11 seconds. The emergency unlocking function interrupts all
functions performed by the CLP/SSM, which are reactivated only after interrupting the ignition. The emergency
unlocking function is only active when the vehicle is unlocked from the outside.

VEHICLE RELOCKING

In order to avoid unlocking the vehicle unintentionally, the vehicle is relocked by the CLP/SSM via the SKREEM
module. Relocking is accomplished after unlocking with the remote control when: a door is not opened within 40
seconds, the key is not inserted into the ignition lock, or the interior power door lock switch is not actuated. The
CLP/SSM reads the signals (door contacts, interior power door lock switch) and actuates the power door lock actua-
tors. The vehicle security alarm is also activated by the relocking function.

ANTI-THEFT SYSTEM

Once the anti-theft alarm system is set, the anti-theft alarm can be triggered if:

•

The Doors, Hood, or Liftgate/Decklid is opened

•

The Radio is removed (disconnected electrically)

•

The Ignition is jumped

•

The Glove Box is opened

•

The Anti-theft Tow Sensor is tripped

•

The Alarm Siren is tripped

The inputs ready for triggering an alarm are checked twice per second by the CLP/SSM. If two sequential checks
of the same input indicate that the input is not in the non-actuated state, the audible alarm Siren is triggered and the
front and rear lamps flash.

SIREN

The vehicle theft system alarm Siren contains a built in rechargeable battery back up and can sound if its electrical
circuits are disconnected or if the vehicle battery cables are disconnected. The Siren can also sound if the electrical
circuits between it and the CLP/SSM are disconnected. Once triggered, the Siren can only be silenced by unlocking
the vehicle with the RF key transmitter or by unlocking the vehicle with the mechanical key.

ANTI-THEFT SWITCH / ANTI-THEFT TOW SENSOR

The Anti-Theft Tow Sensor is an inclination sensor that contains electrodes which are partially immersed in an elec-
trically conductive liquid. If the conductive value between the electrodes changes, the sensor recognizes a change
in the inclination of the vehicle. When the vehicle is parked, the value for the vehicle position is stored. If the vehicle
is moved with a certain inclination in longitudinal and/or lateral direction for a certain time when the anti-theft alarm
system is activated, the Anti-Theft Tow Sensor transmits an alarm signal to the CLP/SSM. In order to allow the
vehicle to be towed or transported without sounding the alarm Siren, the Anti-Theft Tow Sensor can be deactivated
by pressing the Anti-Theft Switch which is located in the passenger compartment on the center console in front of
the shift lever.

8Q - 50

VEHICLE THEFT SECURITY - SERVICE INFORMATION

ZH

SECURITY SYSTEM MODULE

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the trunk floor carpet.

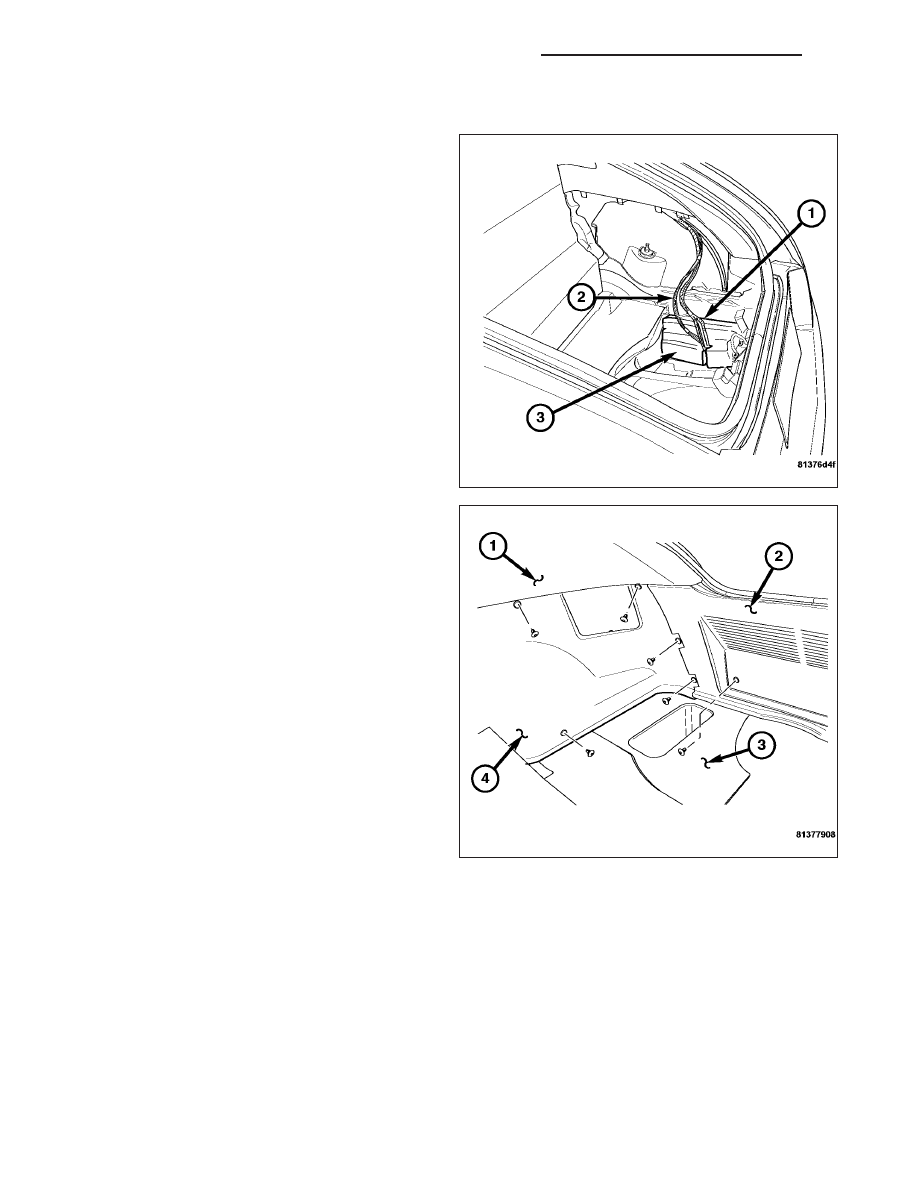

3. Remove the right side interior trim panel (4).

4. Remove the upper right roof trim panel (1).

5. Remove the rear interior trim panel (2).

6. Remove the right half of the floor covering (3).

7. Remove the sound deadening foam material from

the central locking pump/security system module.

8. Disconnect the air lines (2) and the electrical har-

ness (1) from the central locking pump/security
system module (3) and remove the module.

ZH

VEHICLE THEFT SECURITY - SERVICE INFORMATION

8Q - 51

INSTALLATION

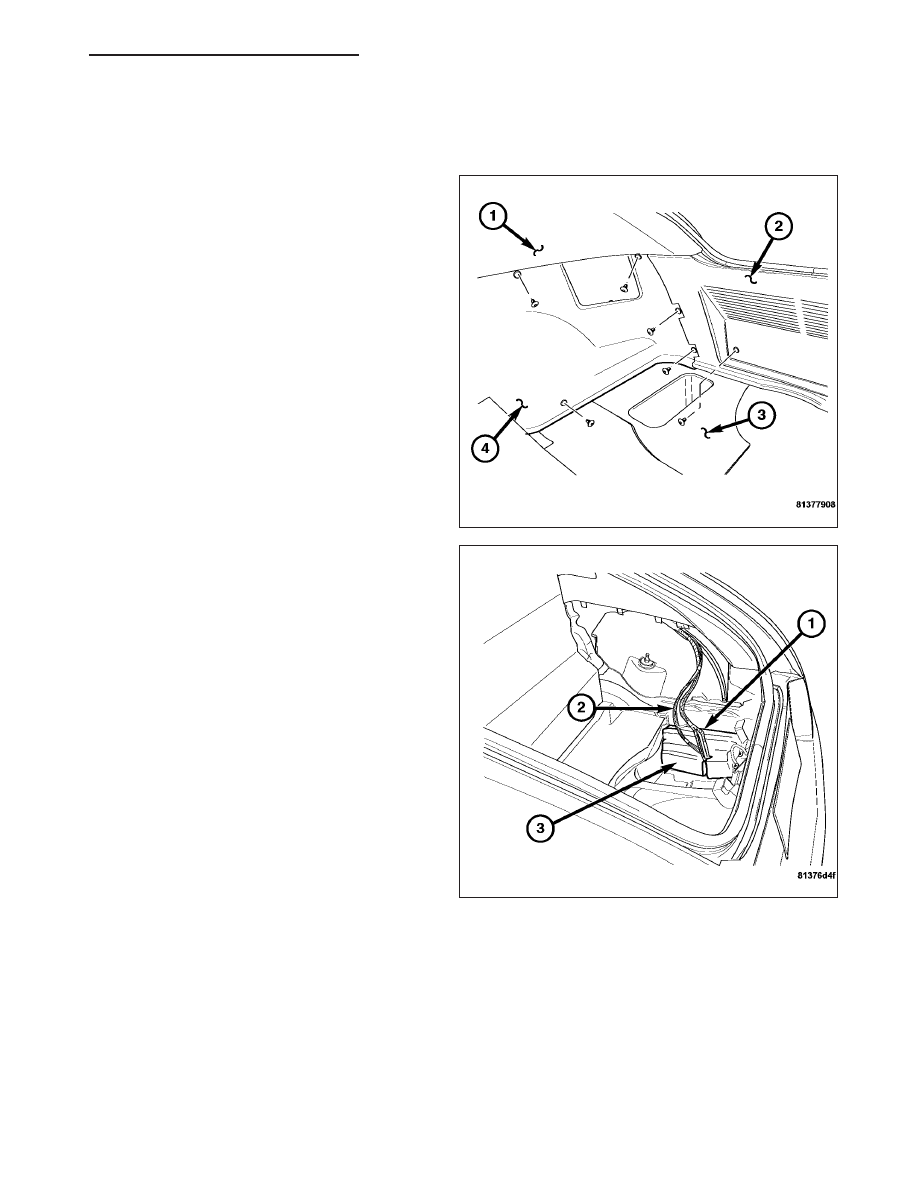

1. Install the central locking pump/security system

module (3) into the trunk and connect the air lines
(2) and the electrical harness (1).

2. Install the central locking pump/security system

module into sound deadening foam covering and
slide it back into place.

3. Install the right half of the trunk floor covering (3).

4. Install the rear interior trim panel (2).

5. Install the right side interior trim panel (4).

6. Install the right upper trim panel (1).

7. Install the trunk floor carpet.

8. Connect the negative battery cable.
