Chrysler Crossfire. Manual - part 336

RIGHT SIDE IMPACT SENSOR SIGNAL CIRCUIT (CONTINUED)

2.

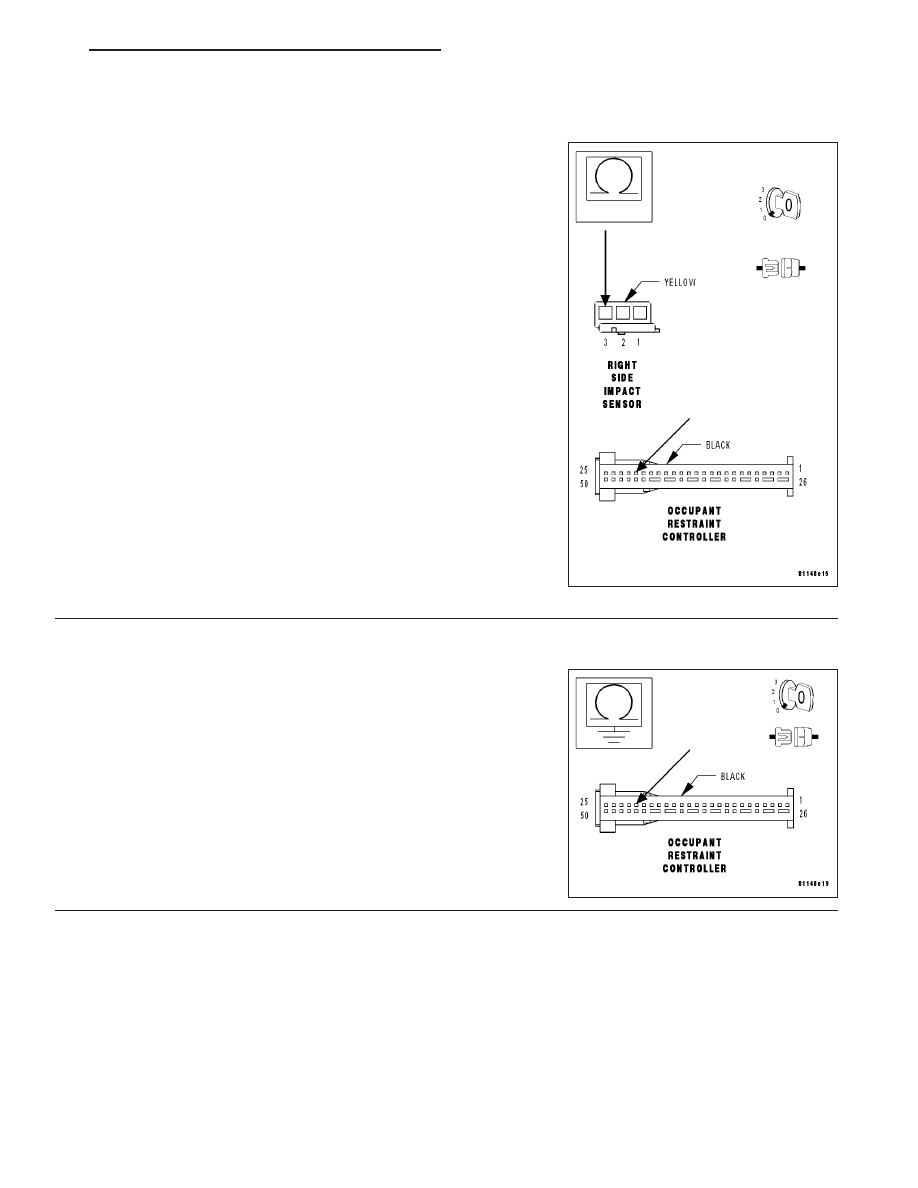

MEASURE THE RIGHT SIDE IMPACT SENSOR SIGNAL CIRCUIT RESISTANCE

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the ORC harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Right Side Impact Sensor Signal circuit
from the Right Side Impact Sensor harness connector to the ORC har-
ness connector.

Is the resistance below 1.0 ohm?

Yes

>> Go to 3

No

>> Repair the Right Side Impact Sensor Signal circuit for an

open.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

3.

MEASURE THE RIGHT SIDE IMPACT SENSOR SIGNAL CIRCUIT RESISTANCE

With the ignition off.

Measure the resistance between ground and the Right Side Impact
Sensor Signal circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the Right Side Impact Sensor Signal circuit for a

short to ground.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 4

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 67

RIGHT SIDE IMPACT SENSOR SIGNAL CIRCUIT (CONTINUED)

4.

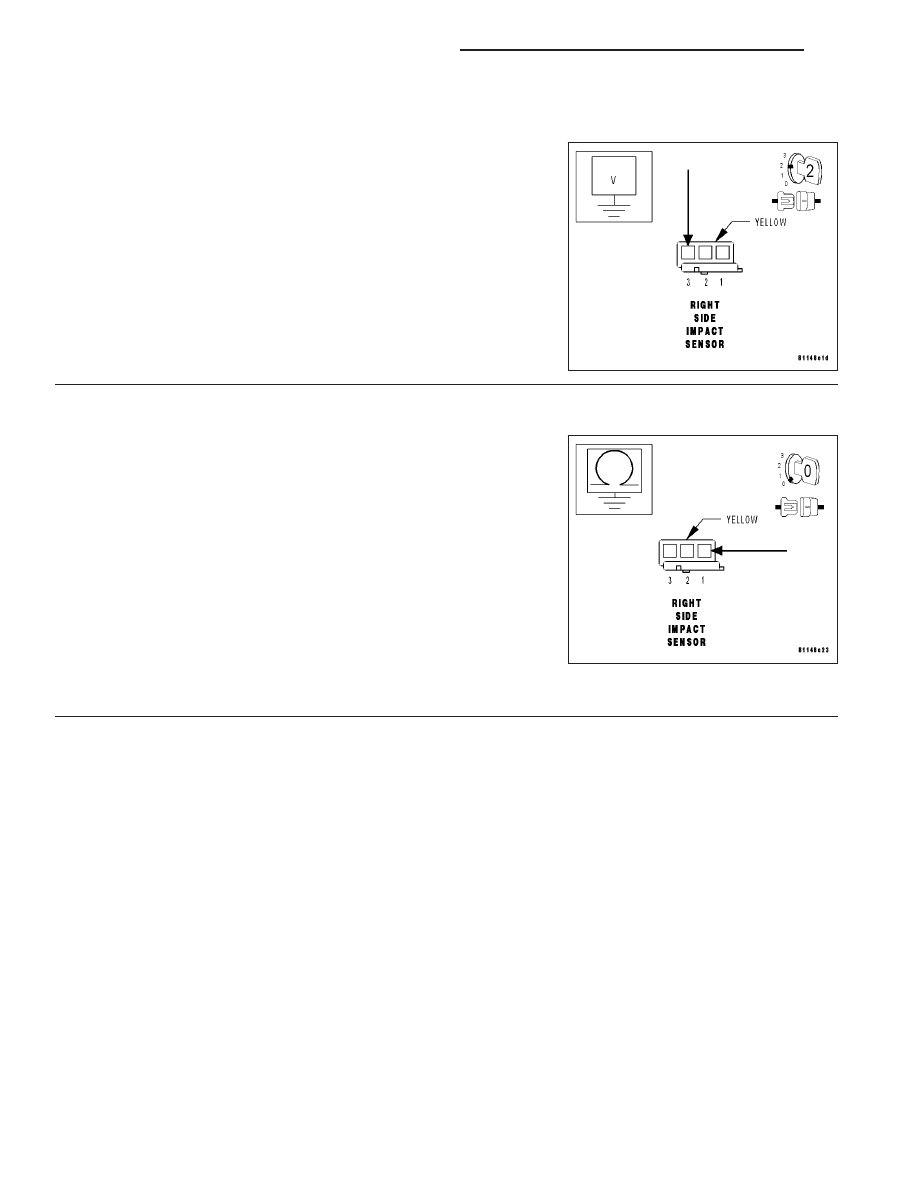

MEASURE THE VOLTAGE OF THE RIGHT SIDE IMPACT SENSOR SIGNAL CIRCUIT

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Measure the voltage of the Right Side Impact Sensor Signal circuit at
the Right Side Impact Sensor harness connector.

Is voltage present?

Yes

>> Repair the Right Side Impact Sensor Signal circuit for a

short to voltage.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 5

5.

MEASURE THE RIGHT SIDE IMPACT SENSOR GROUND CIRCUIT RESISTANCE

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Measure the resistance between ground and the Right Side Impact
Sensor Ground circuit.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Right Side Impact Sensor. (Refer to 8 -

ELECTRICAL/RESTRAINTS/IMPACT

SENSOR

-

REMOVAL).

Perform AIRBAG VERIFICATION TEST.

No

>> Repair the open Right Side Impact Sensor Ground circuit.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

8O - 68

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

AIRBAG VERIFICATION TEST

AIRBAG VERIFICATION TEST

1.

Turn the ignition off.

Remove any special tools, disconnect all jumper wires and reconnect all previously disconnected components and
connectors.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE BATTERY.
With the DRB III

T

, erase all Diagnostic Trouble Codes (DTCs) from the airbag system module.

Turn the ignition off, and wait 15 seconds.

Turn the ignition on, and with the DRB III

T

, confirm that no DTCs are present and that all components are func-

tioning properly.

If there are no DTCs present and all components are functioning properly, the repair is complete.

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 69

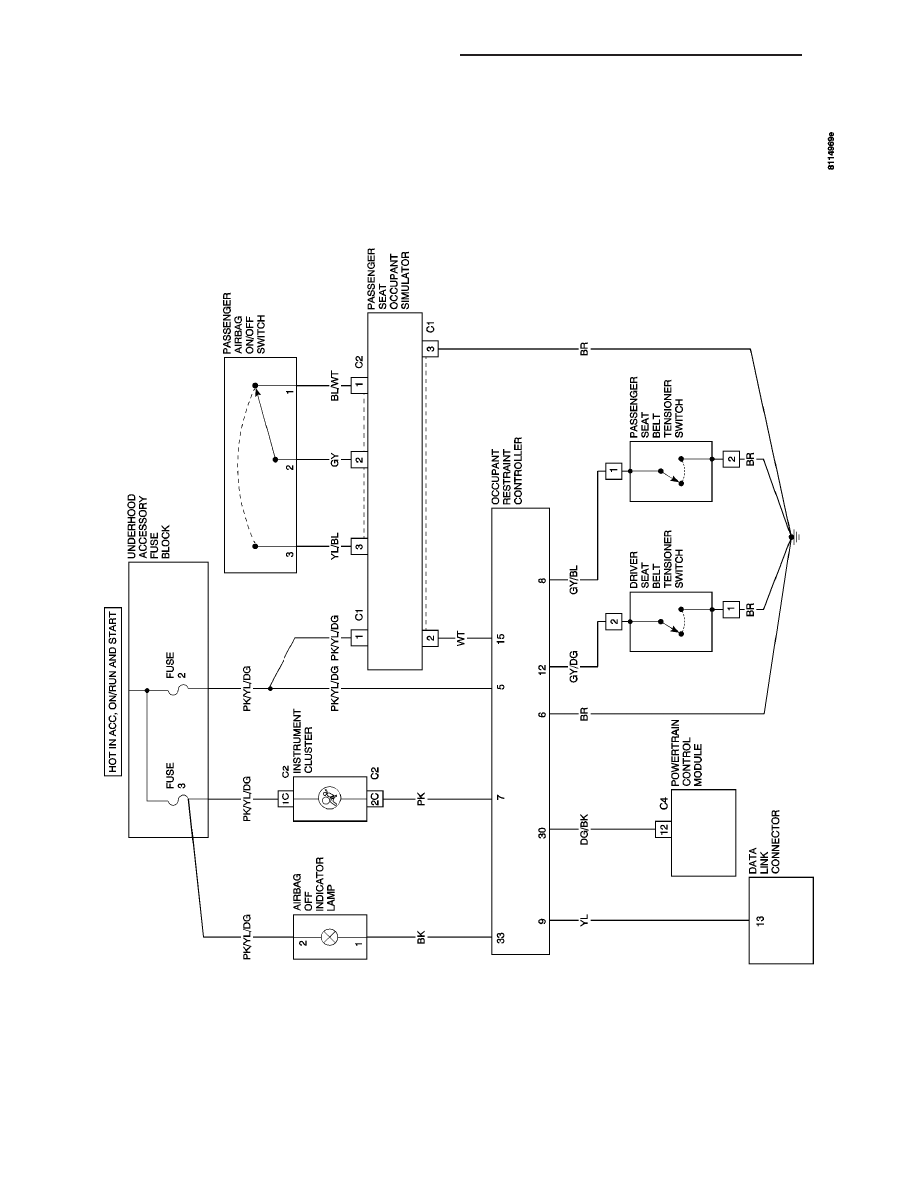

SCHEMATICS AND DIAGRAMS

8O - 70

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH
