PASSENGER SEAT BELT TENSIONER SQUIB CIRCUIT (CONTINUED)

3.

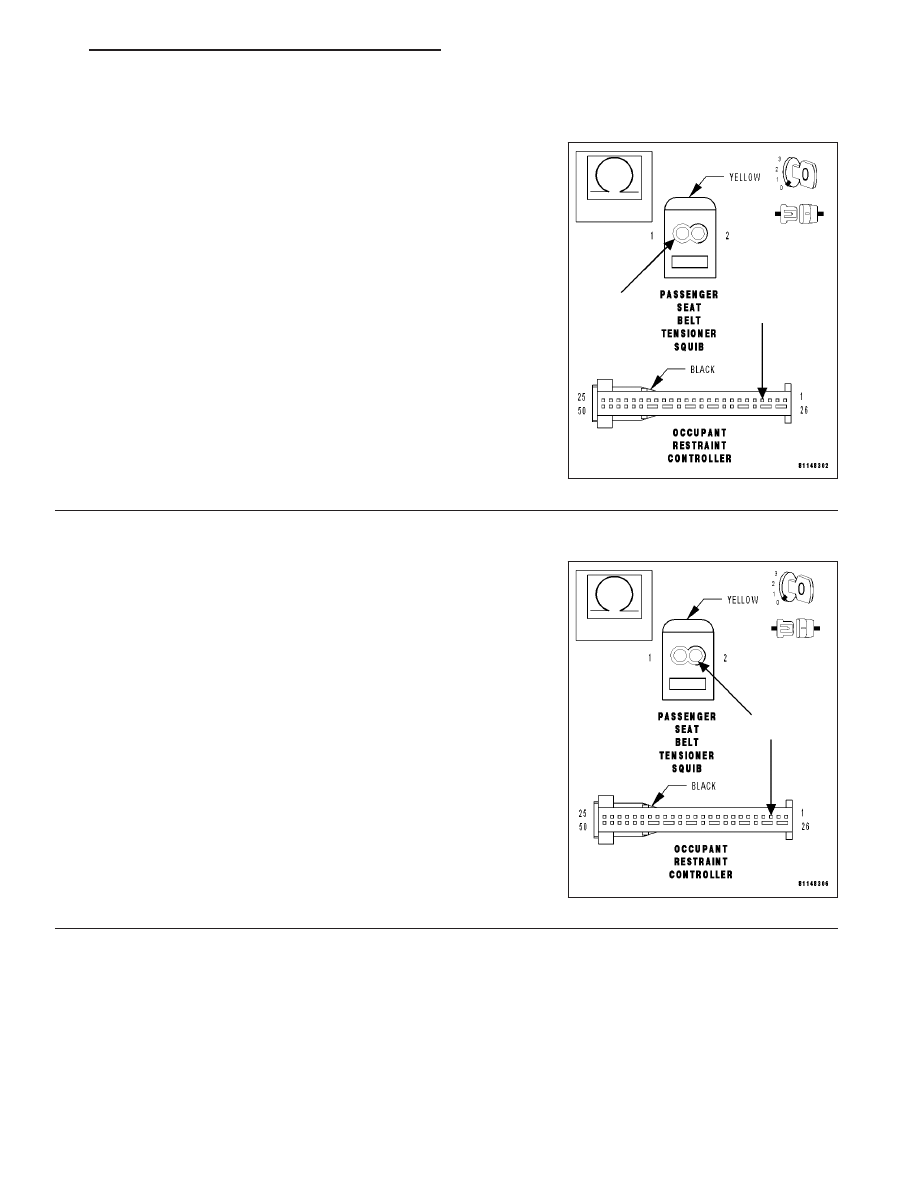

MEASURE THE RESISTANCE OF THE PASSENGER SEAT BELT SQUIB LINE 1 CIRCUIT

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the ORC harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect the appropriate harness adapter to the ORC connector.

Disconnect the Load Tool from the Passenger Seat Belt Tensioner
Squib connector.

Measure the resistance of the Passenger Seat Belt Squib Line 1 cir-
cuit from the ORC connector to the Passenger Seat Belt Tensioner
Squib connector.

Is the resistance below 1.0 ohm?

Yes

>> Go to 4

No

>> Repair the Passenger Seat Belt Squib Line 1 circuit for an

open.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

4.

MEASURE THE RESISTANCE OF THE PASSENGER SEAT BELT SQUIB LINE 2 CIRCUIT

With the ignition off.

Measure the resistance of the Passenger Seat Belt Squib Line 2 cir-
cuit from the ORC connector to the Passenger Seat Belt Tensioner
Squib connector.

Is the resistance below 1.0 ohm?

Yes

>> Go to 5

No

>> Repair the Passenger Seat Belt Squib Line 2 circuit for an

open.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 19

PASSENGER SEAT BELT TENSIONER SQUIB CIRCUIT (CONTINUED)

5.

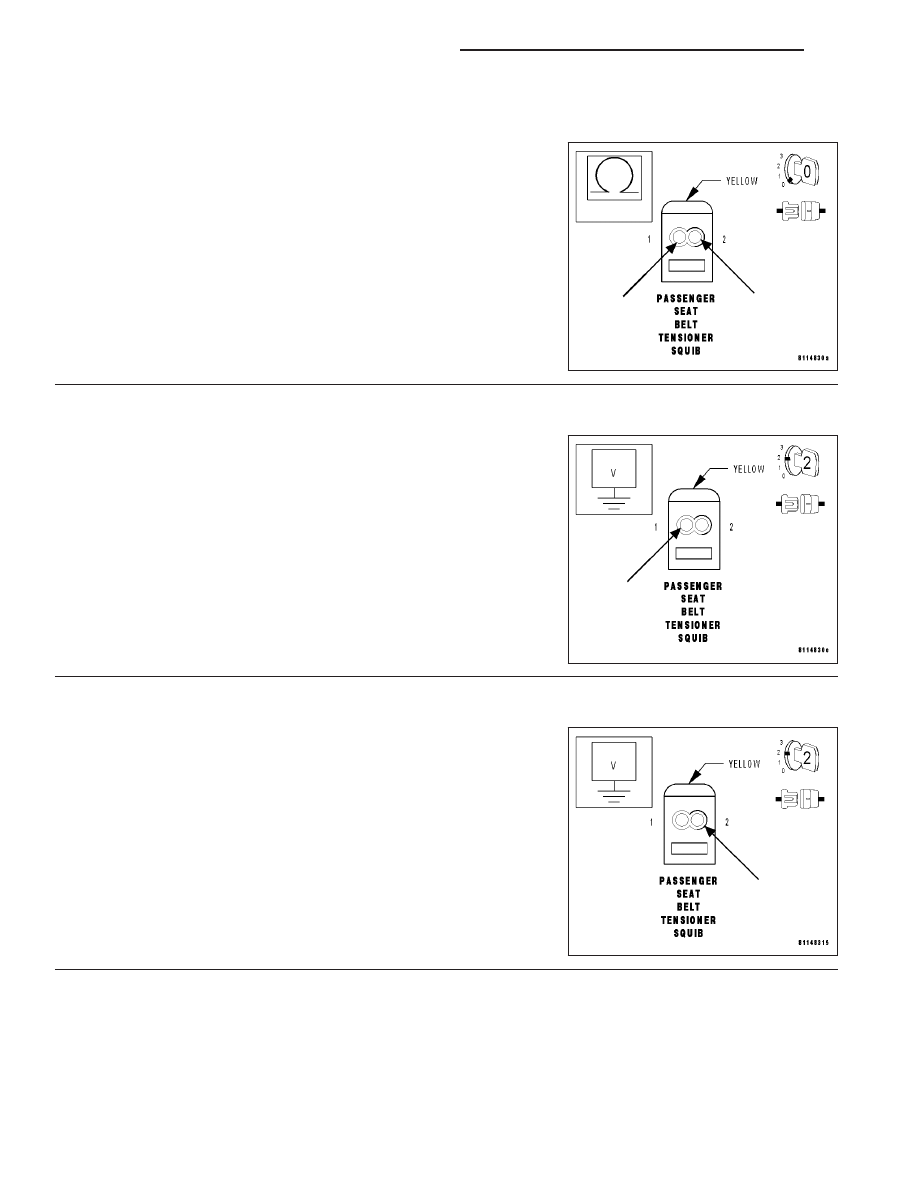

MEASURE THE RESISTANCE OF THE PASSENGER SEAT BELT SQUIB CIRCUITS

With the ignition off.

Measure the resistance between the Passenger Seat Belt Squib Line
1 circuit and the Passenger Seat Belt Squib Line 2 circuit at the Pas-
senger Seat Belt Tensioner Squib connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Passenger Seat Belt Squib circuits for a short

to each other.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 6

6.

MEASURE THE VOLTAGE OF THE PASSENGER SEAT BELT SQUIB LINE 1 CIRCUIT

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Measure the voltage of the Passenger Seat Belt Squib Line 1 circuit at
the Squib connector.

Is voltage present?

Yes

>> Repair the Passenger Seat Belt Squib Line 1 circuit for a

short to voltage.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 7

7.

MEASURE THE VOLTAGE OF THE PASSENGER SEAT BELT SQUIB LINE 2 CIRCUIT

With the ignition on.

Measure the voltage of the Passenger Seat Belt Squib Line 2 circuit at
the Squib connector.

Is voltage present?

Yes

>> Repair the Passenger Seat Belt Squib Line 2 circuit for a

short to voltage.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 8

8O - 20

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

PASSENGER SEAT BELT TENSIONER SQUIB CIRCUIT (CONTINUED)

8.

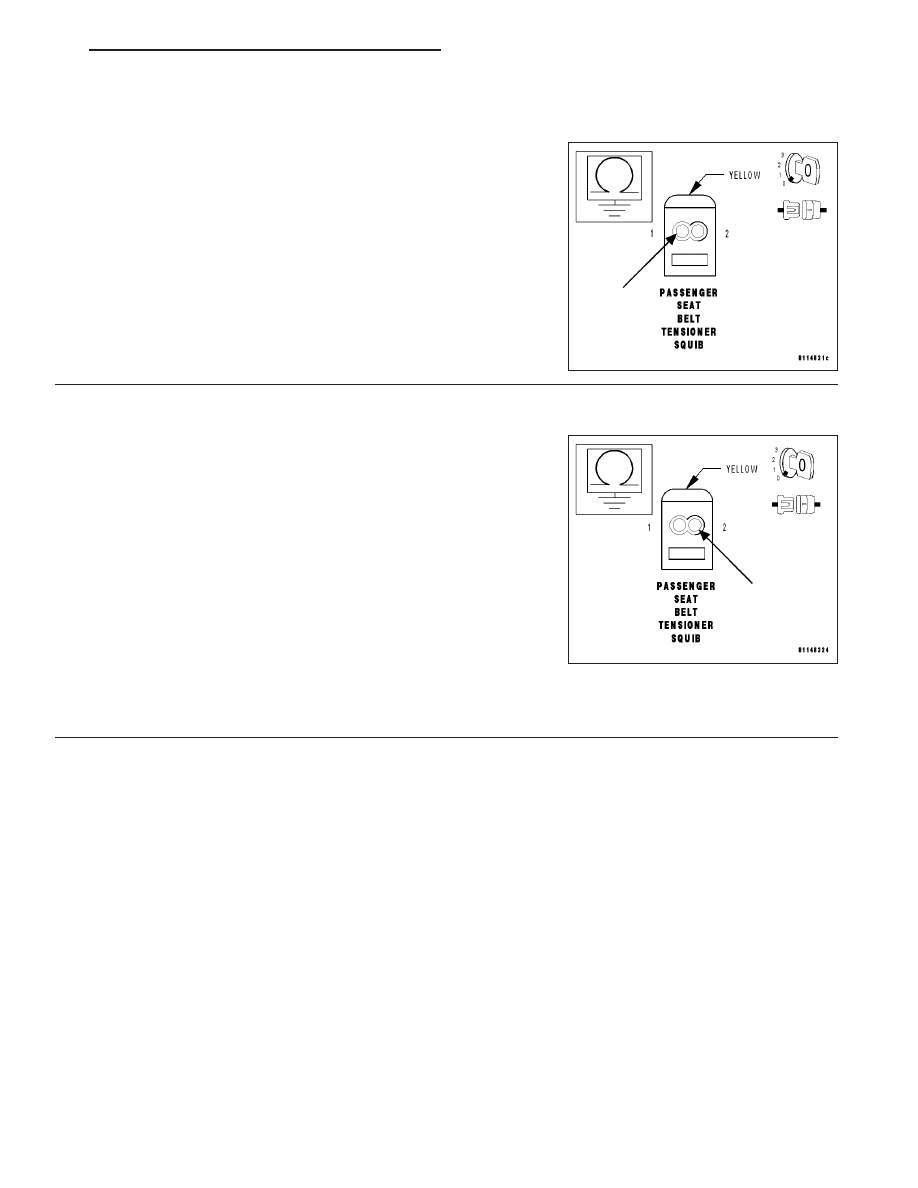

MEASURE THE RESISTANCE OF THE PASSENGER SEAT BELT SQUIB LINE 1 CIRCUIT

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Measure the resistance between ground and the Passenger Seat Belt
Squib Line 1 circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the Passenger Seat Belt Squib Line 1 circuit for a

short to ground.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 9

9.

MEASURE THE RESISTANCE OF THE PASSENGER SEAT BELT SQUIB LINE 2 CIRCUIT

With the ignition off.

Measure the resistance between ground and the Passenger Seat Belt
Squib Line 2 circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the Passenger Seat Belt Squib Line 2 circuit for a

short to ground.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Replace the Occupant Restraint Controller. (Refer to 8 -

ELECTRICAL/RESTRAINTS/OCCUPANT

RESTRAINT

CONTROLLER - REMOVAL).

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS DROPPED AT ANY TIME, IT MUST BE
REPLACED.

Perform AIRBAG VERIFICATION TEST.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 21

PASSENGER SEAT BELT TENSIONER SQUIB CIRCUIT (CONTINUED)

10.

WITH THE DRB III

T

, READ DTCs

Note: Ensure the battery is fully charged.
Remove any special tools or jumper wires and reconnect all previously disconnected components - except the bat-
tery

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE BATTERY.
With the DRB III

T

, record and erase all Restraint System DTCs.

All active codes must be resolved before diagnosing any stored codes.

Maintain a safe distance from all airbags while performing the following steps.

With the DRB III

T

, monitor active codes as you work through the system.

Note: Read the DTCs with the Passenger Airbag On/Off Switch in both switch positions.
Wiggle the wiring harness and connectors of the appropriate airbag system and rotate the steering wheel from stop
to stop.

Note: Check connectors - Clean/repair as necessary.
You have just attempted to simulate the condition that initially set the trouble code message.

The following additional checks may assist you in identifying a possible intermittent problem:

•

Visually inspect related wire harness connectors. Look for broken, bent, pushed out, spread, corroded, or con-
taminated terminals.

•

Visually inspect the related harnesses. Look for chafed, pierced, pinched or partially broken wire.

•

Refer to any Wiring Diagrams that may apply.

Did the DTC become ACTIVE?

Yes

>> Go to 2

No

>> The condition that caused this DTC to set is currently not present.

Perform AIRBAG VERIFICATION TEST.
