*LICENSE LAMP NO.1 INOPERATIVE (CONTINUED)

3.

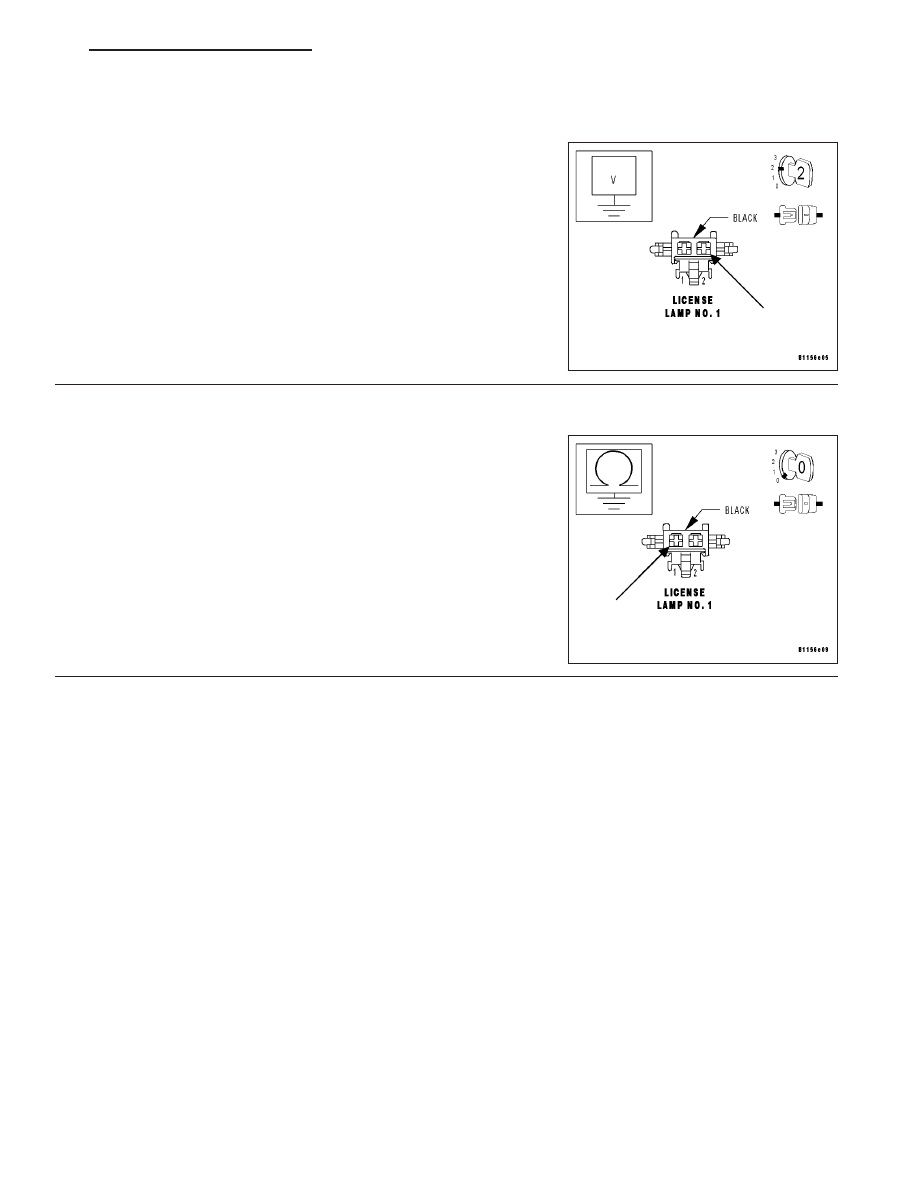

MEASURE LICENSE LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the license lamps on.

Measure the voltage between the License Lamp No.1 harness connec-
tor cavity 2 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE LICENSE LAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the license lamps off.

Measure the resistance between the License Lamp No. 1 harness
connector cavity 1 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the License Lamp bulb is installed properly

and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the License Lamp No.1 ground circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 73

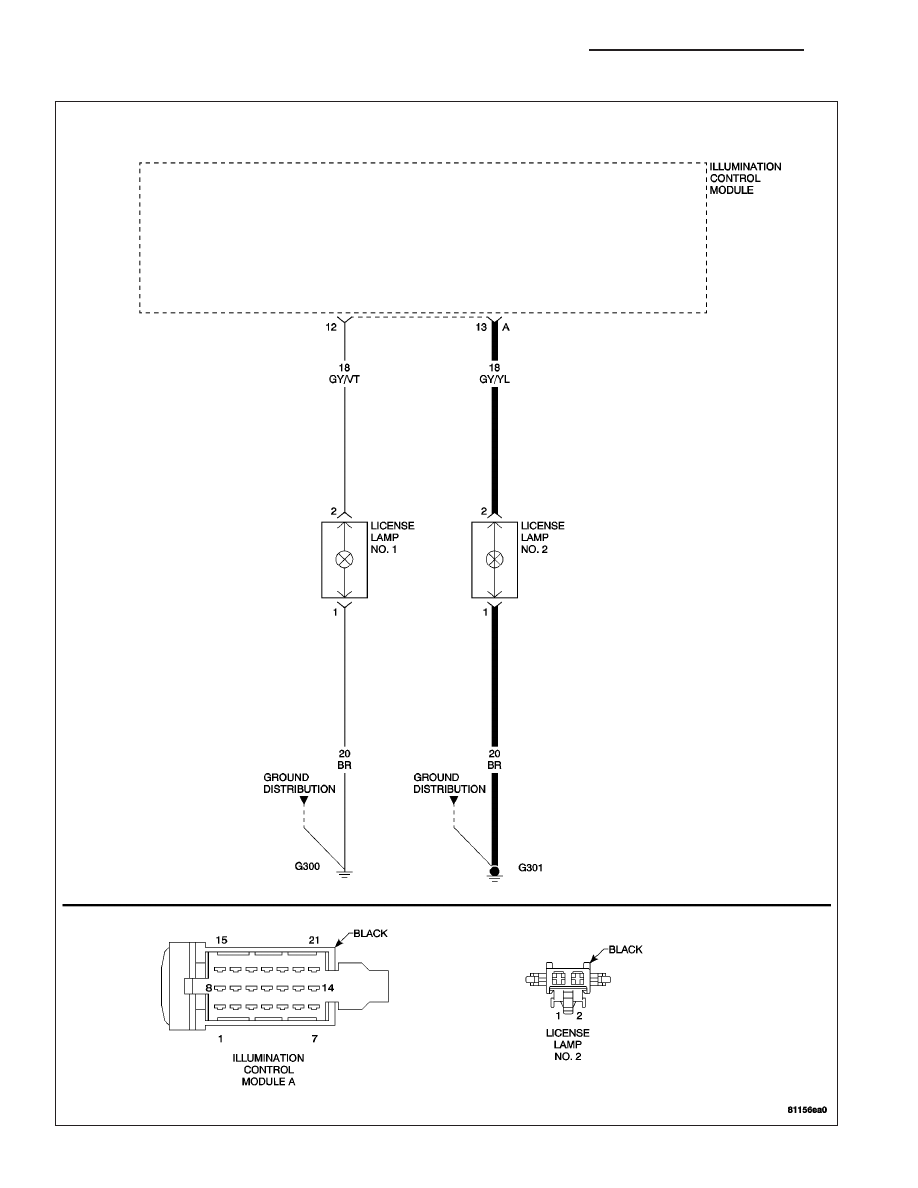

*LICENSE LAMP NO.2 INOPERATIVE

8L - 74

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*LICENSE LAMP NO.2 INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LICENSE LAMP BULB

For a complete Exterior Lamps Circuit Diagram,(Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LICENSE LAMP BULB

Note: If both license lamps are inoperative, inspect Fuse 11 located in the Illumination Control Module/IP
Fuse Block. If the fuse is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the License Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the License Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/LICENSE

PLATE LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

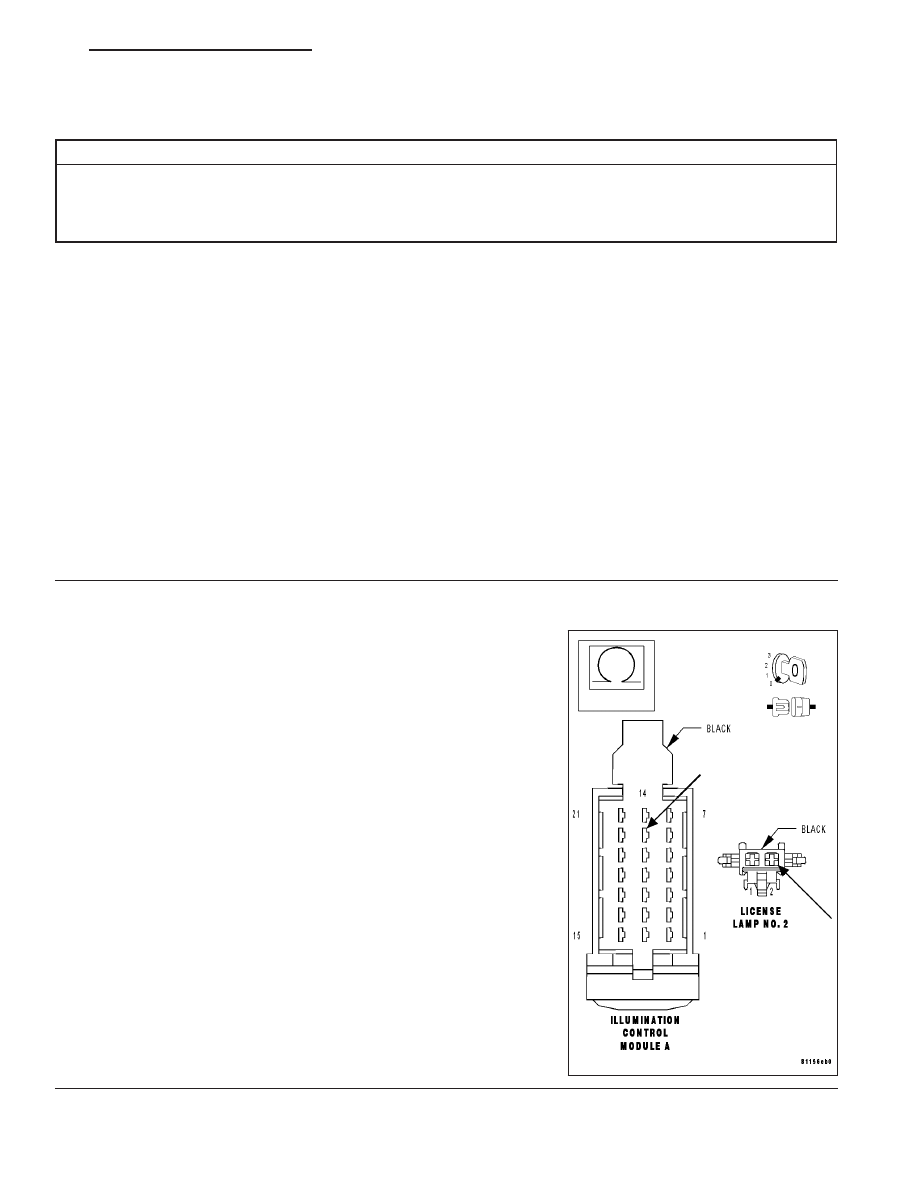

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the License Lamp No.2 harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the License Lamp No.2 harness con-
nector and the Illumination Control Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the

License Lamp No.2 and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 75

*LICENSE LAMP NO.2 INOPERATIVE (CONTINUED)

3.

MEASURE LICENSE LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the license lamps on.

Measure the voltage between the License Lamp No.2 harness connec-
tor cavity 2 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE LICENSE LAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the license lamps off.

Measure the resistance between the License Lamp No. 2 harness
connector cavity 1 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the License Lamp bulb is installed properly

and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the License Lamp No.2 ground circuit for an open.

Perform BODY VERIFICATION TEST.

8L - 76

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS
