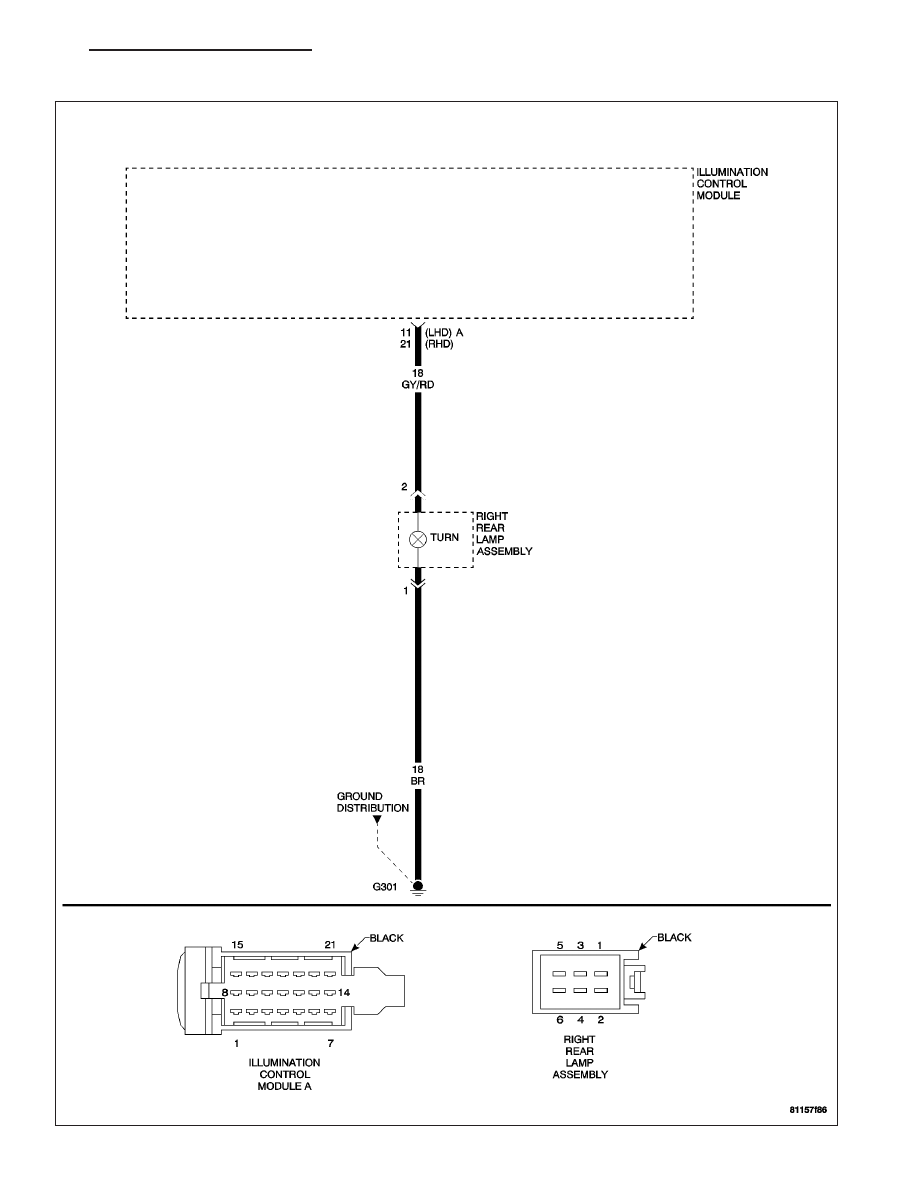

*RIGHT REAR TURN LAMP INOPERATIVE

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 65

*RIGHT REAR TURN LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

RIGHT REAR TURN LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE RIGHT REAR TURN LAMP BULB

Note: If all of the turn signal lamps and both of the back up lamps are inoperative, inspect Fuse 4 located
in the Illumination Control Module/IP Fuse Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Turn the ignition off.

Remove the Right Rear Turn Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Right Rear Turn Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/

TAIL LAMP UNIT - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

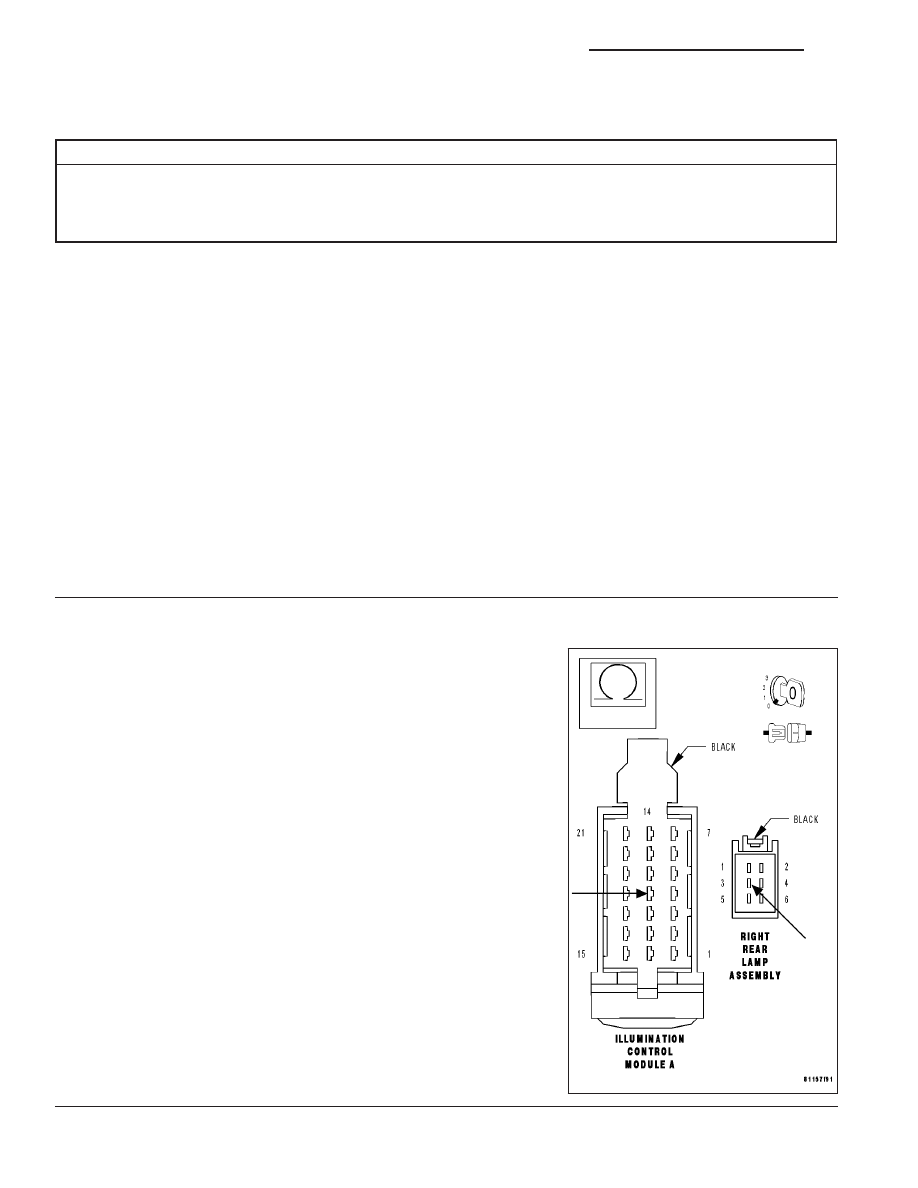

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Right Rear Lamp Assembly harness connector.

Disconnect the Multi-Function Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Right Rear Lamp Assembly har-
ness connector and the Multi-Function Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the

Right Rear Turn Lamp and the Multi-Function Switch.

Perform BODY VERIFICATION TEST.

8L - 66

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*RIGHT REAR TURN LAMP INOPERATIVE (CONTINUED)

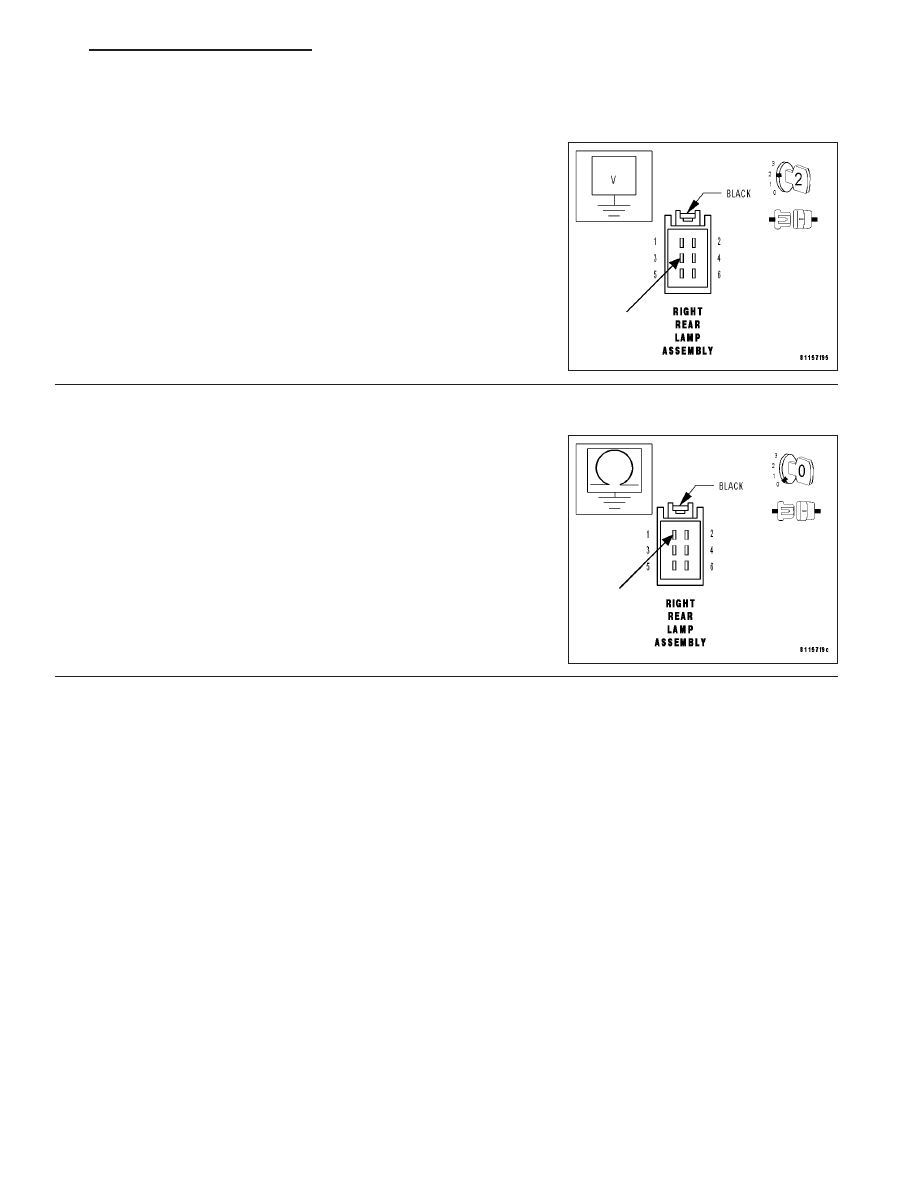

3.

MEASURE RIGHT REAR TURN LAMP VOLTAGE

Connect the Multi-Function Switch harness connector.

Turn the ignition on.

Turn the right turn signal on.

Measure the voltage between the Right Rear Lamp Assembly harness
connector cavity 3 and ground.

Is voltage present?

Yes

>> Go to 4

No

>> Replace the Multi-Function Switch. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/MULTI-FUNCTION
SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE RIGHT REAR TURN LAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the right turn signal off.

Measure the resistance between the Right Rear Lamp Assembly har-
ness connector cavity 1 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Right Rear Turn Lamp bulb is installed

properly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Rear Lamp Assembly ground circuit for

an open.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 67

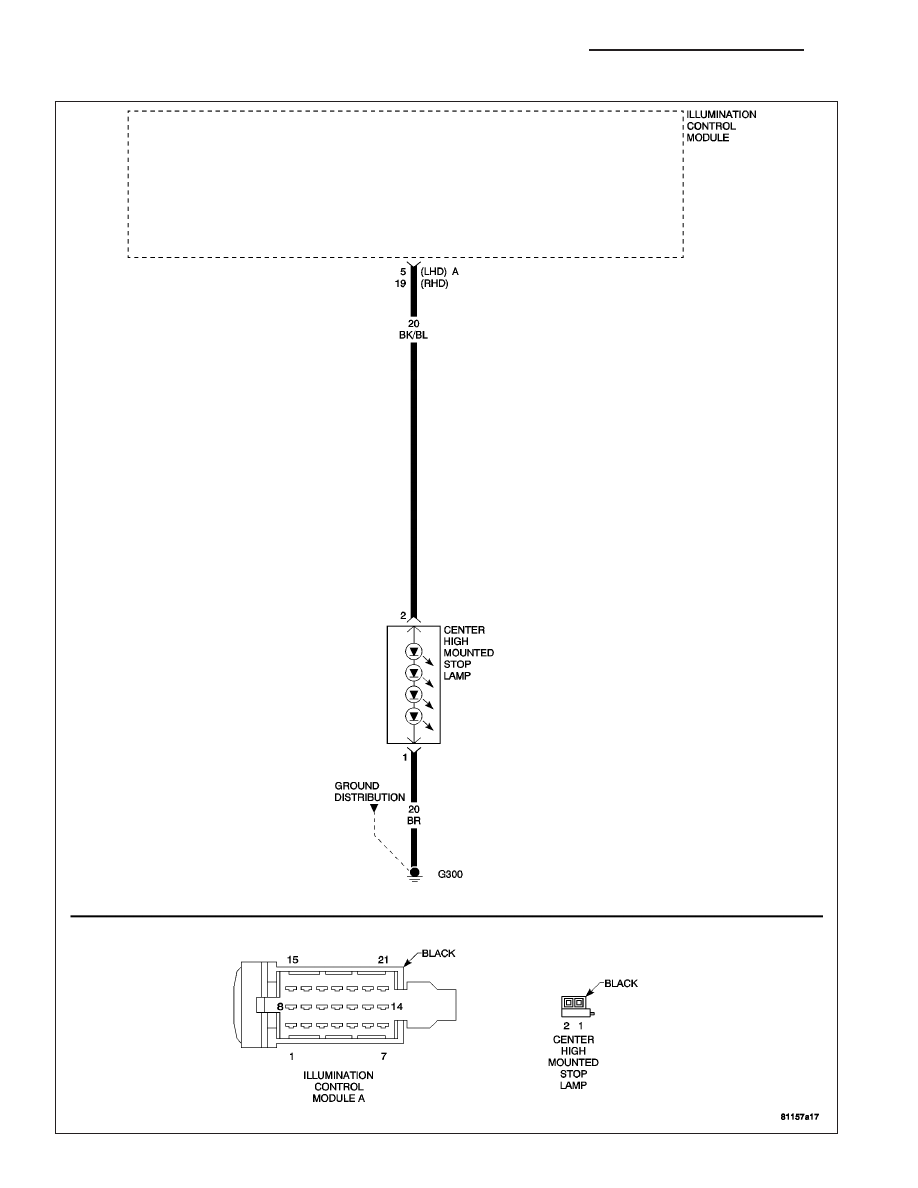

*CENTER HIGH MOUNTED STOP LAMP INOPERATIVE

8L - 68

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH
