*RIGHT TAIL LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

RIGHT TAIL/STOP LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE RIGHT TAIL/STOP LAMP BULB

Note: If the right front side marker lamp, the right park lamp, the right rear side marker lamp, and the right
tail lamp are inoperative, inspect Fuse 7 located in the Illumination Control Module/IP Fuse Block. If the fuse
is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the Right Tail/Stop Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Right Tail/Stop Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/

TAIL LAMP UNIT - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

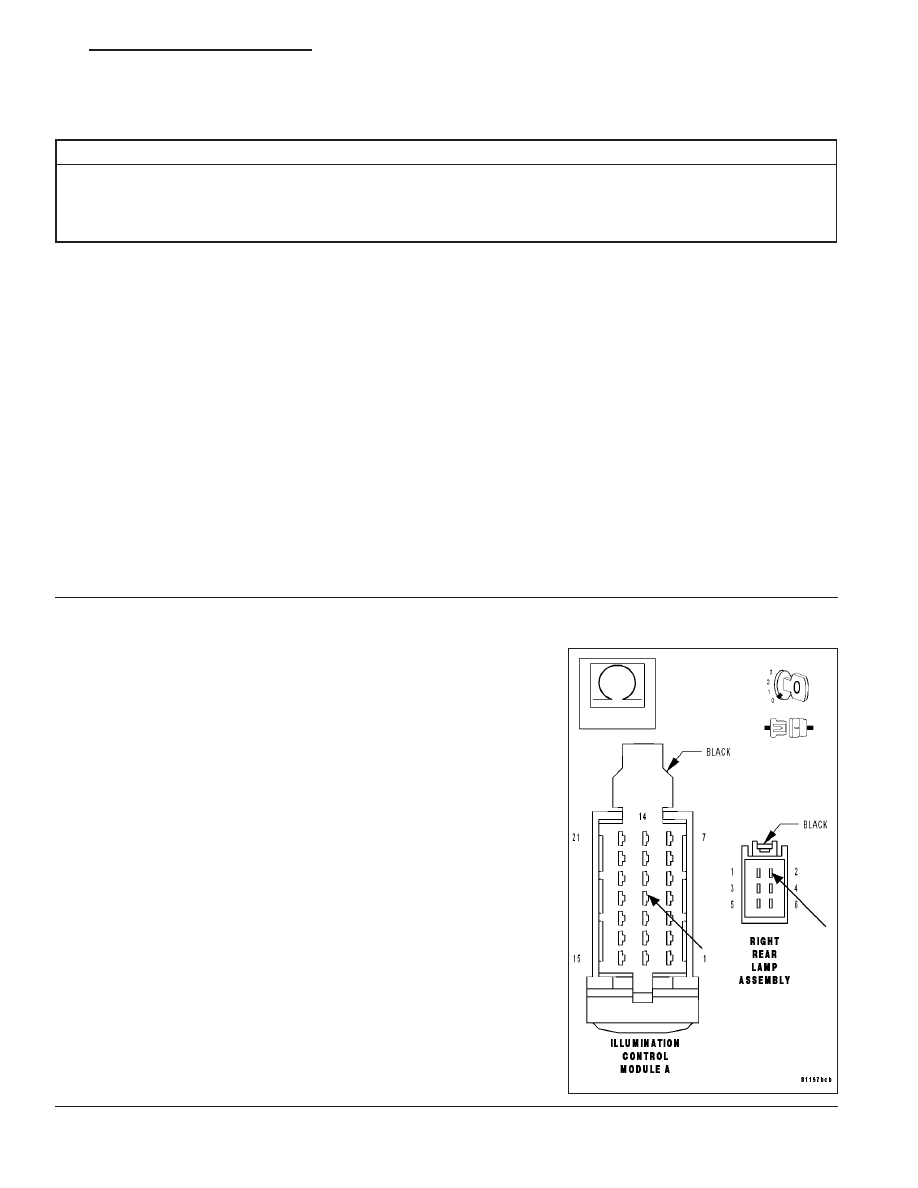

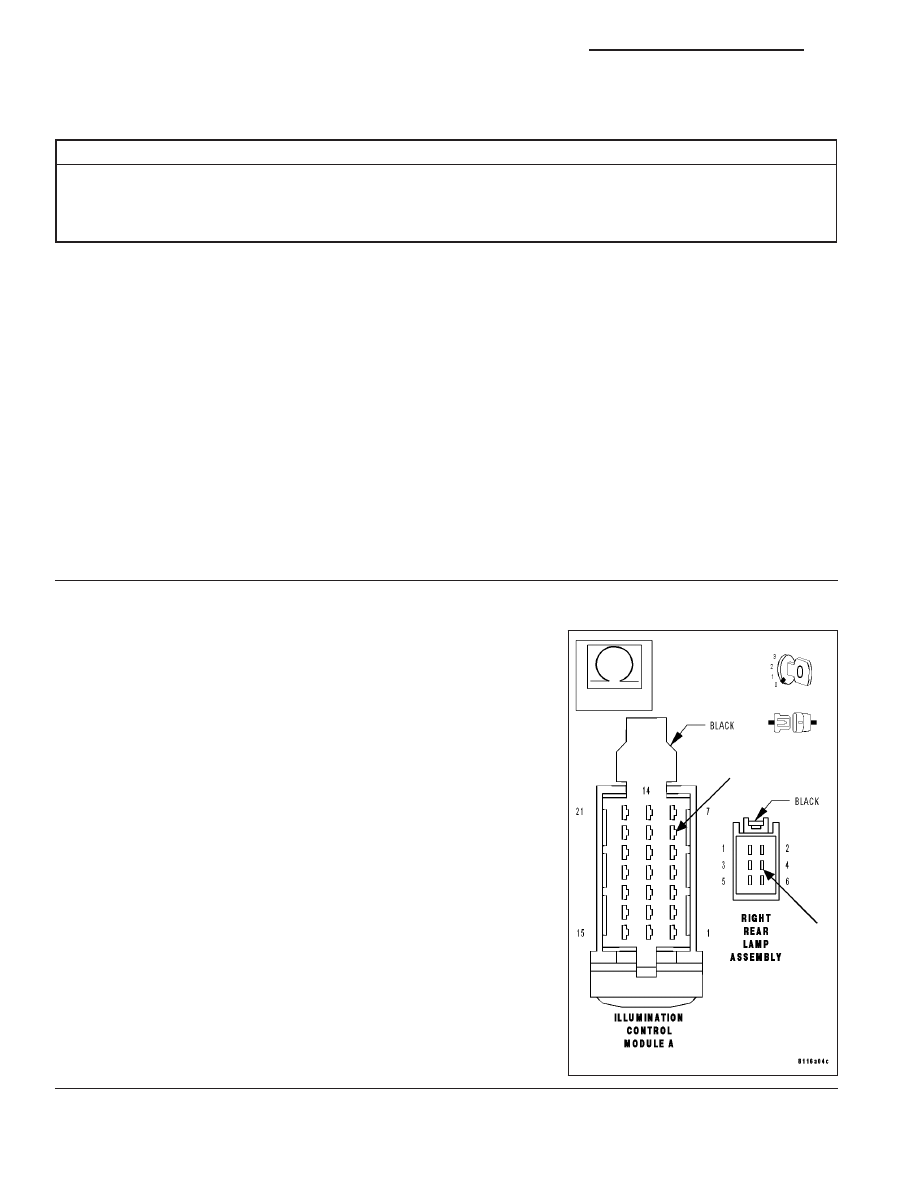

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Right Rear Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Right Rear Lamp Assembly har-
ness connector and the Illumination Control Module harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the

Right Rear Lamp Assembly and the Illumination Control
Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 57

*RIGHT TAIL LAMP INOPERATIVE (CONTINUED)

3.

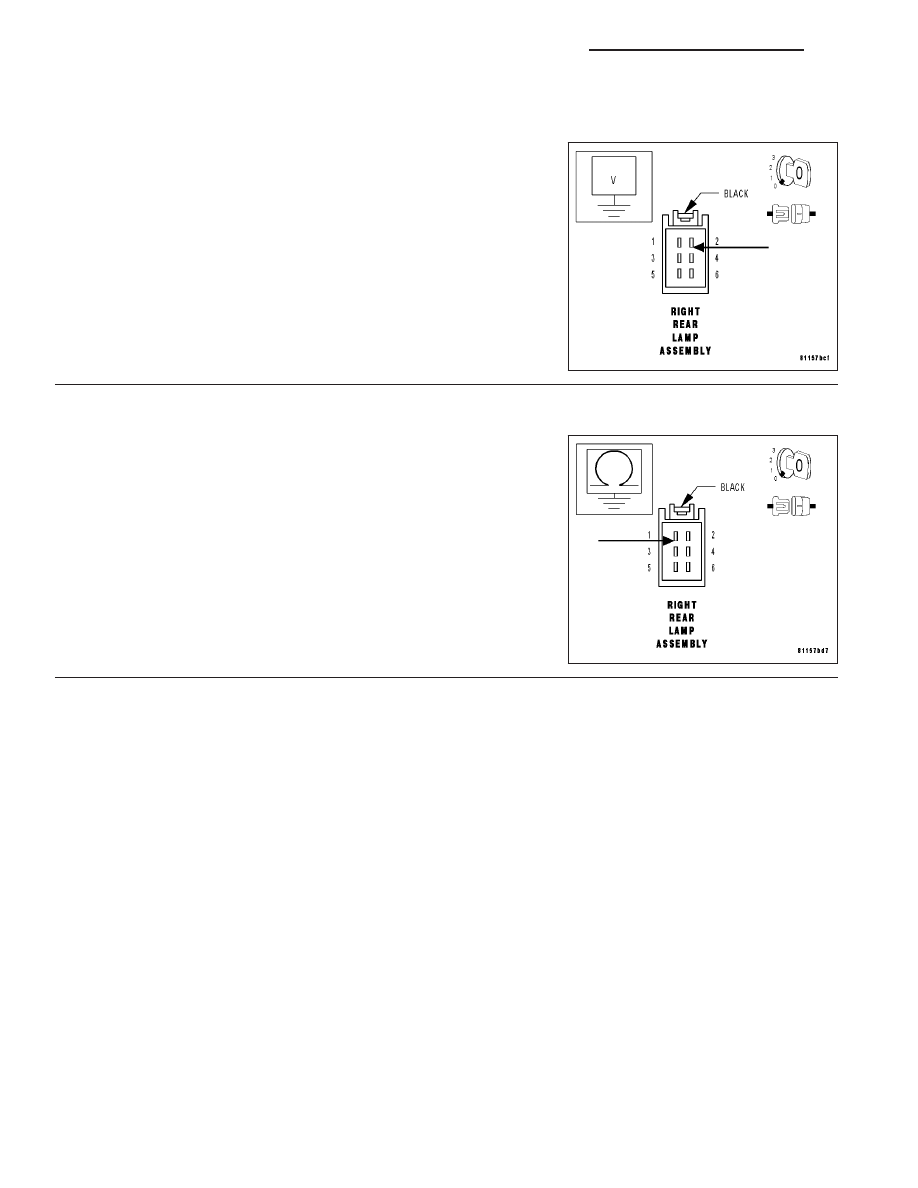

MEASURE RIGHT TAIL/STOP LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the tail lamps on.

Measure the voltage between the Right Rear Lamp Assembly harness
connector cavity 2 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module.

Perform BODY VERIFICATION TEST.

4.

MEASURE RIGHT TAIL/STOP LAMP GROUND CIRCUIT RESISTANCE

Turn the tail lamps off.

Measure the resistance between the Right Rear Lamp Assembly har-
ness connector and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Right Tail/Stop Lamp bulb is installed

properly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Rear Lamp Assembly ground circuit for

an open.

Perform BODY VERIFICATION TEST.

8L - 58

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

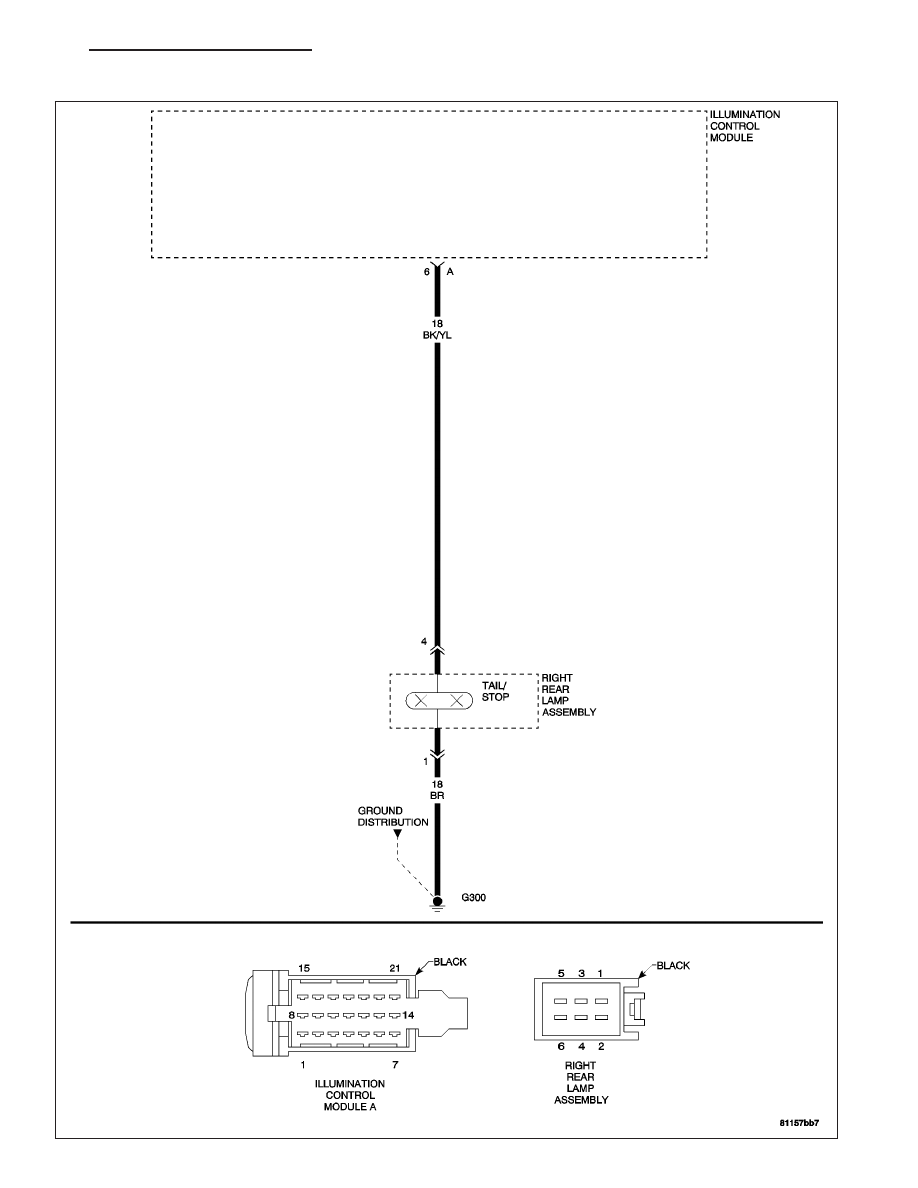

*RIGHT STOP LAMP INOPERATIVE

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 59

*RIGHT STOP LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

RIGHT TAIL/STOP LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE RIGHT TAIL/STOP LAMP BULB

Note: If all stop lamps are inoperative, inspect Fuse 2 located in the Illumination Control Module/IP Fuse
Block. If the fuse is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the Right Tail/Stop Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Right Tail/Stop Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/

TAIL LAMP UNIT - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Right Rear Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Right Rear Lamp Assembly har-
ness connector and the Illumination Control Module harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the

Right Rear Lamp Assembly and the Illumination Control
Module.

Perform BODY VERIFICATION TEST.
