*LEFT FRONT SIDE MARKER LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT FRONT SIDE MARKER LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT FRONT SIDE MARKER LAMP BULB

Note: If the left front side marker lamp, the left park lamp, the left rear side marker lamp, and the left tail
lamp are inoperative, inspect Fuse 10 located in the Illumination Control Module/IP Fuse Block. If the fuse
is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the Left Front Side Marker Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Front Side Marker Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTE-

RIOR/MARKER LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

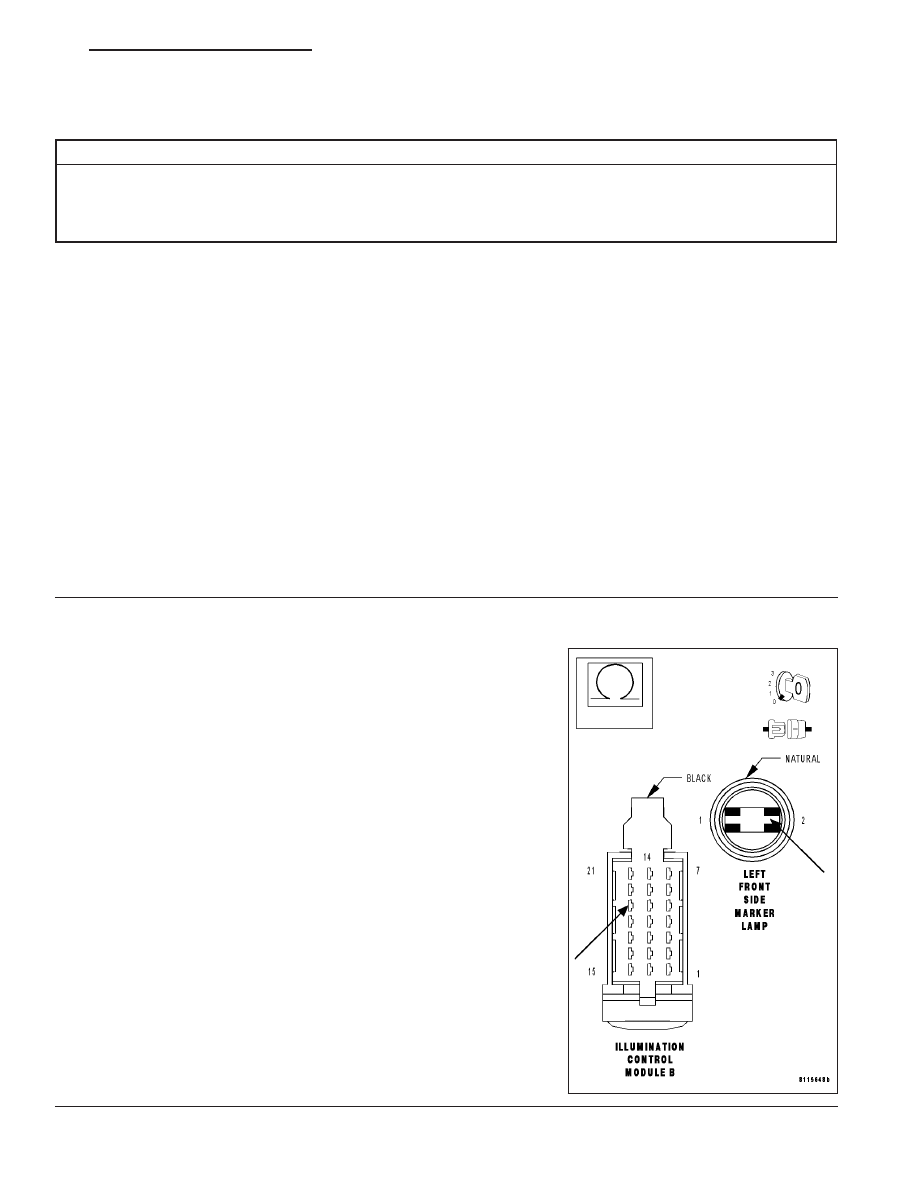

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Front Side Marker Lamp harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Front Side Marker Lamp har-
ness connector and the Illumination Control Module harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Front Side Marker Lamp and the Illumination Control Mod-
ule.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 33

*LEFT FRONT SIDE MARKER LAMP INOPERATIVE (CONTINUED)

3.

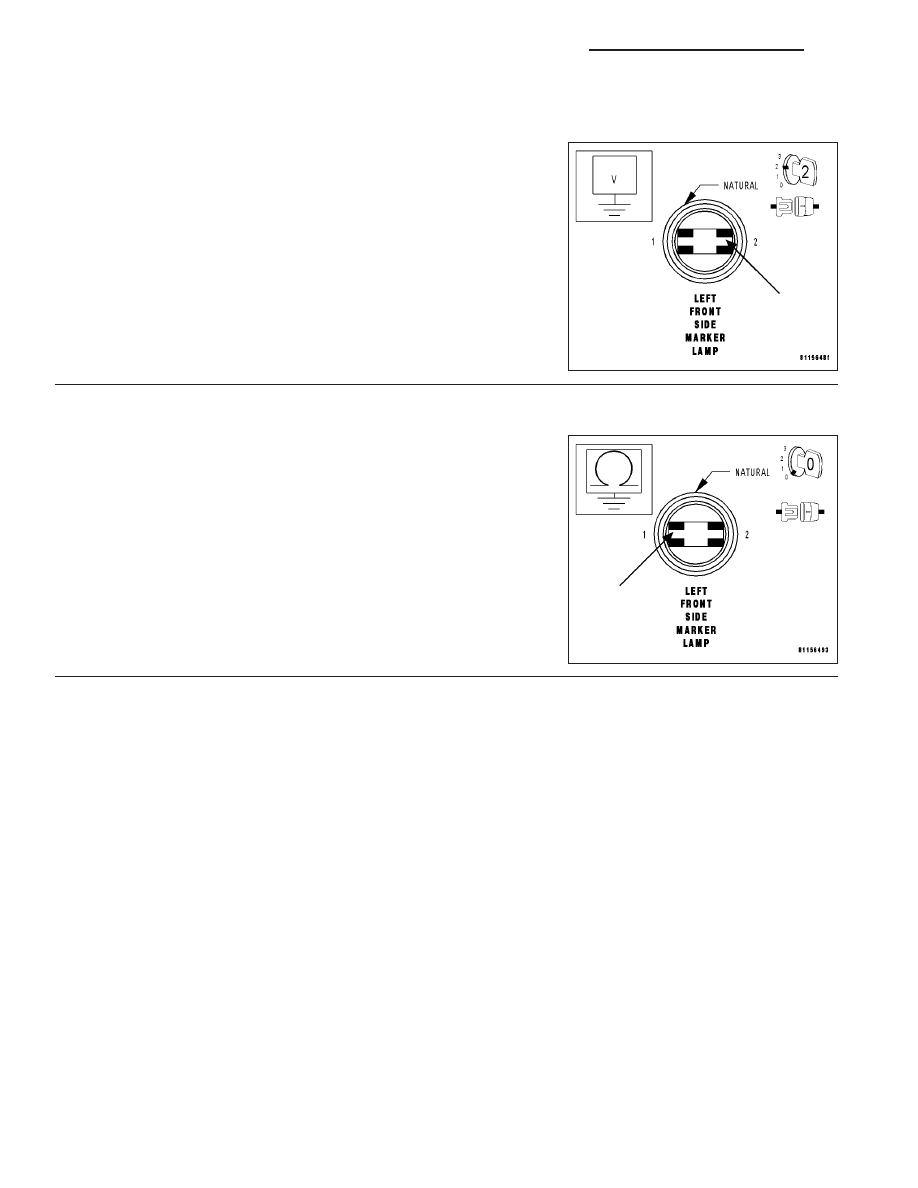

MEASURE LEFT FRONT SIDE MARKER LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the side marker lamps on.

Measure the voltage between the Left Front Side Marker Lamp har-
ness connector cavity 2 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT FRONT SIDE MARKER LAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the side marker lamps off.

Measure the resistance between the Left Front Side Marker Lamp har-
ness connector cavity 1 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left Front Side Marker Lamp bulb is

installed properly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Front Side Marker Lamp ground circuit for

an open.

Perform BODY VERIFICATION TEST.

8L - 34

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

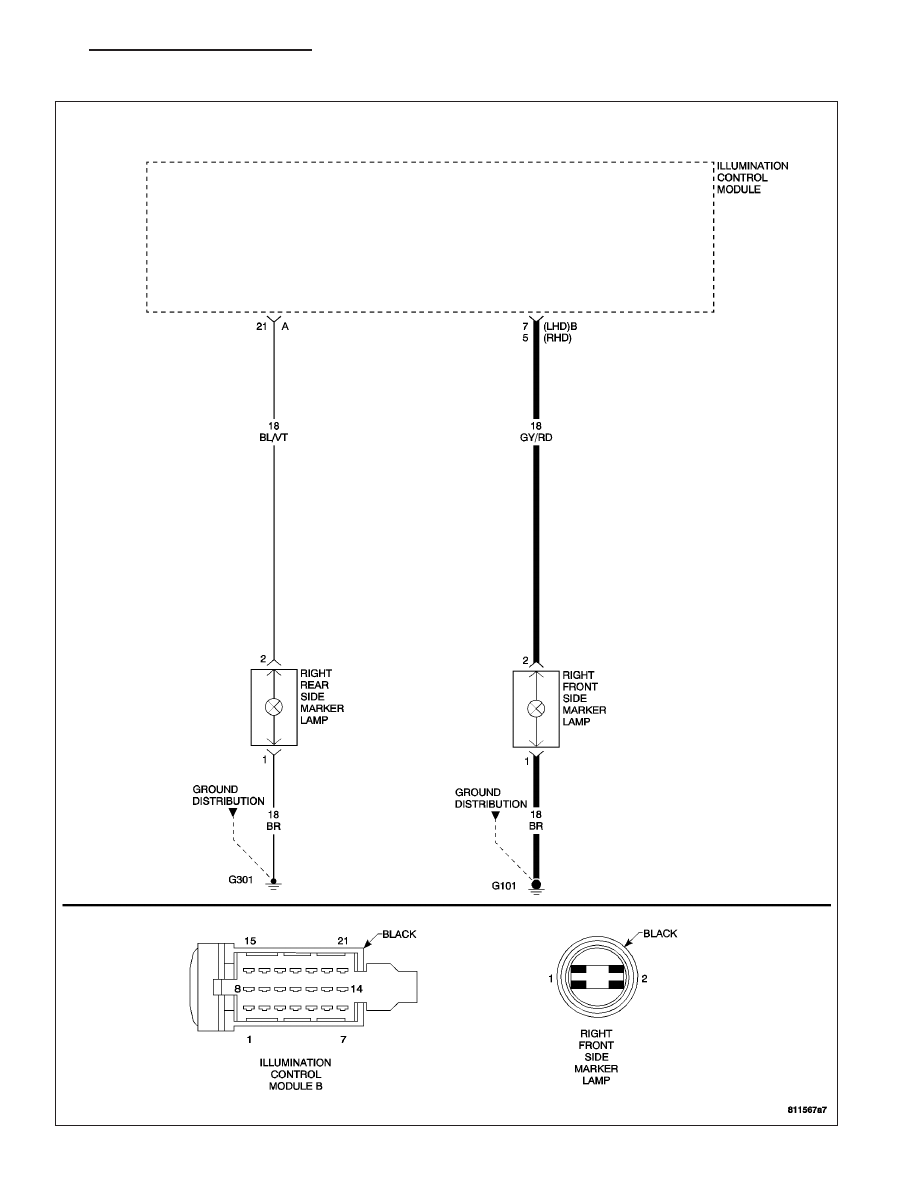

*RIGHT FRONT SIDE MARKER LAMP INOPERATIVE

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 35

*RIGHT FRONT SIDE MARKER LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

RIGHT FRONT SIDE MARKER LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE RIGHT FRONT SIDE MARKER LAMP BULB

Note: If the right front side marker lamp, the right park lamp, the right rear side marker lamp, and the right
tail lamp are inoperative, inspect Fuse 7 located in the Illumination Control Module/IP Fuse Block. If the fuse
is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the Right Front Side Marker Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Right Front Side Marker Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTE-

RIOR/MARKER LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

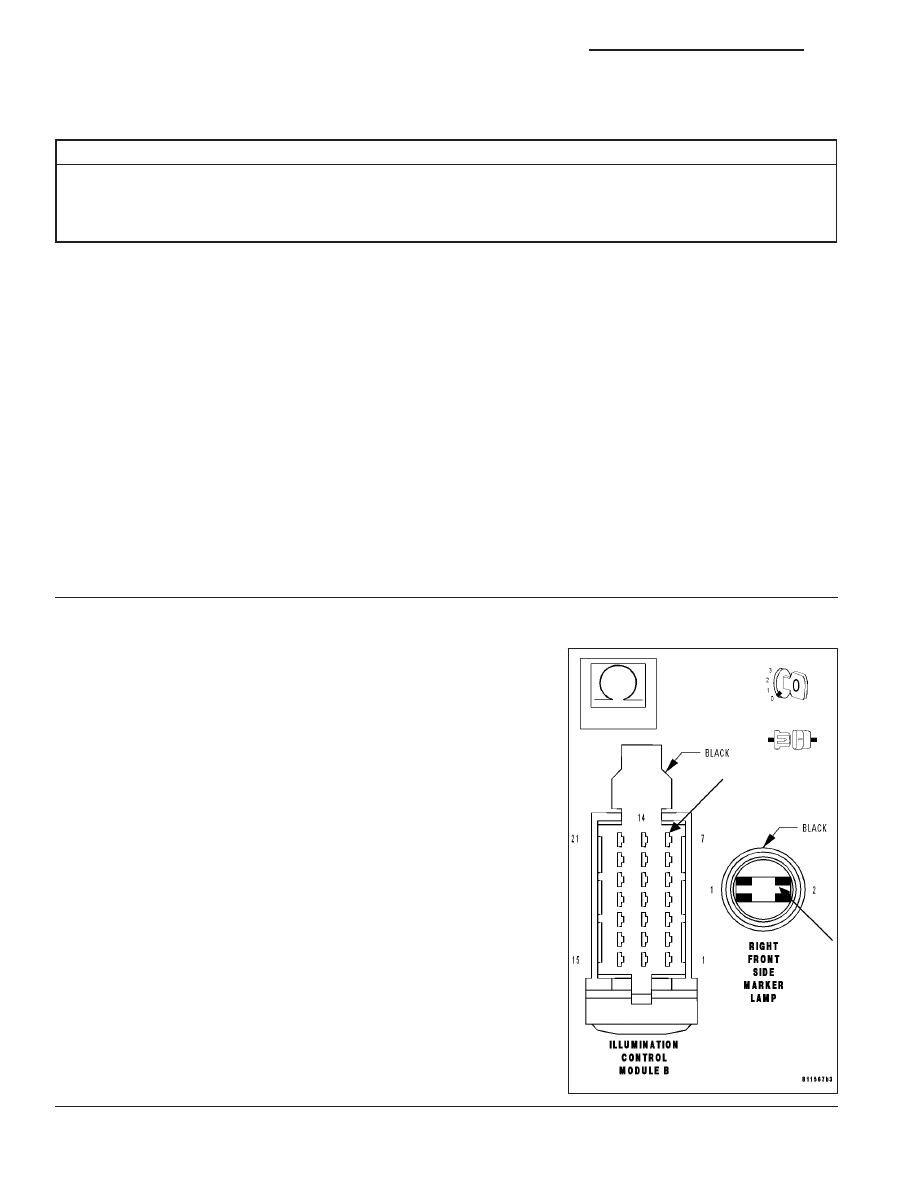

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Right Front Side Marker Lamp harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Right Front Side Marker Lamp
harness connector and the Illumination Control Module harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the

Right Front Side Marker Lamp and the Illumination Control
Module.

Perform BODY VERIFICATION TEST.

8L - 36

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH
