*BOTH HEATED SEATS INOPERATIVE

ZH

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 35

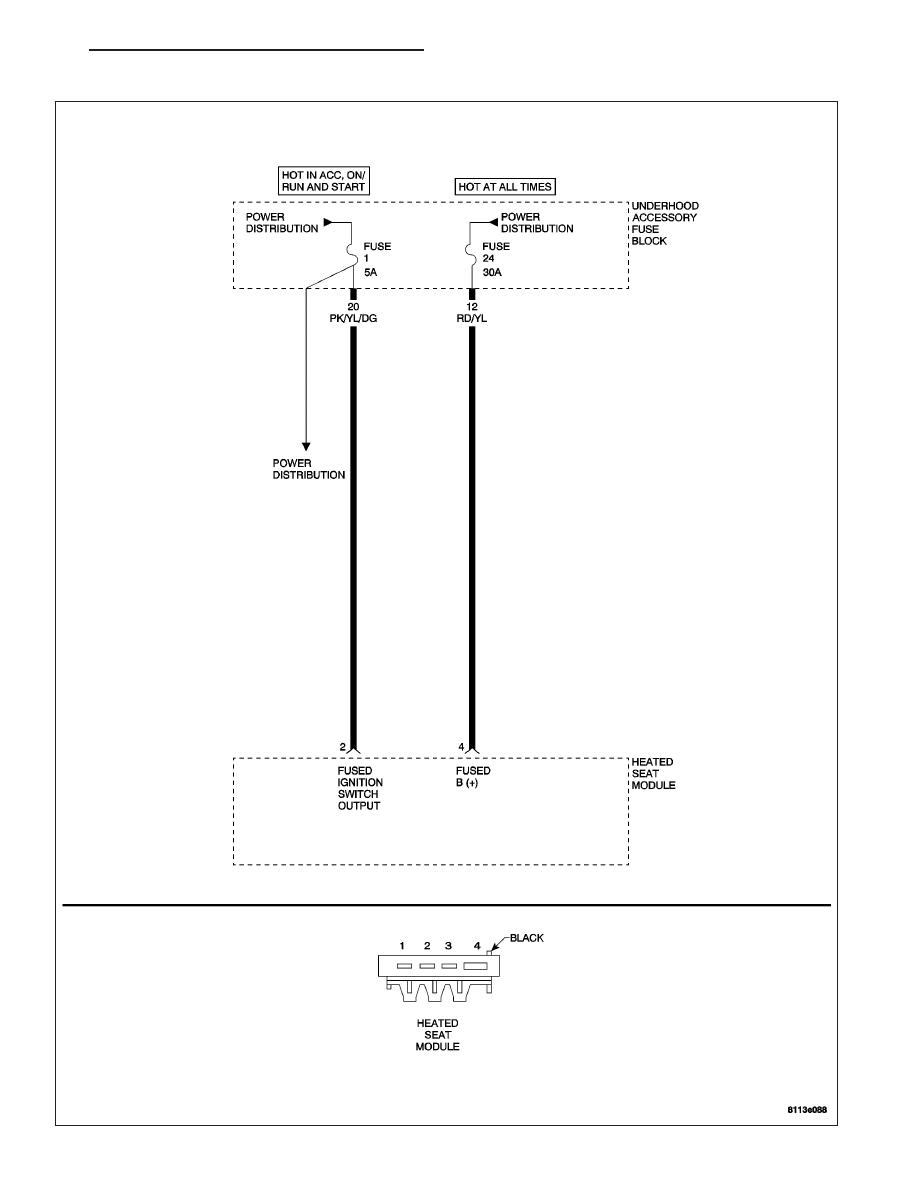

*BOTH HEATED SEATS INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

HEATED SEAT MODULE

For a complete Heated Seats Circuit Diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND
DIAGRAMS).

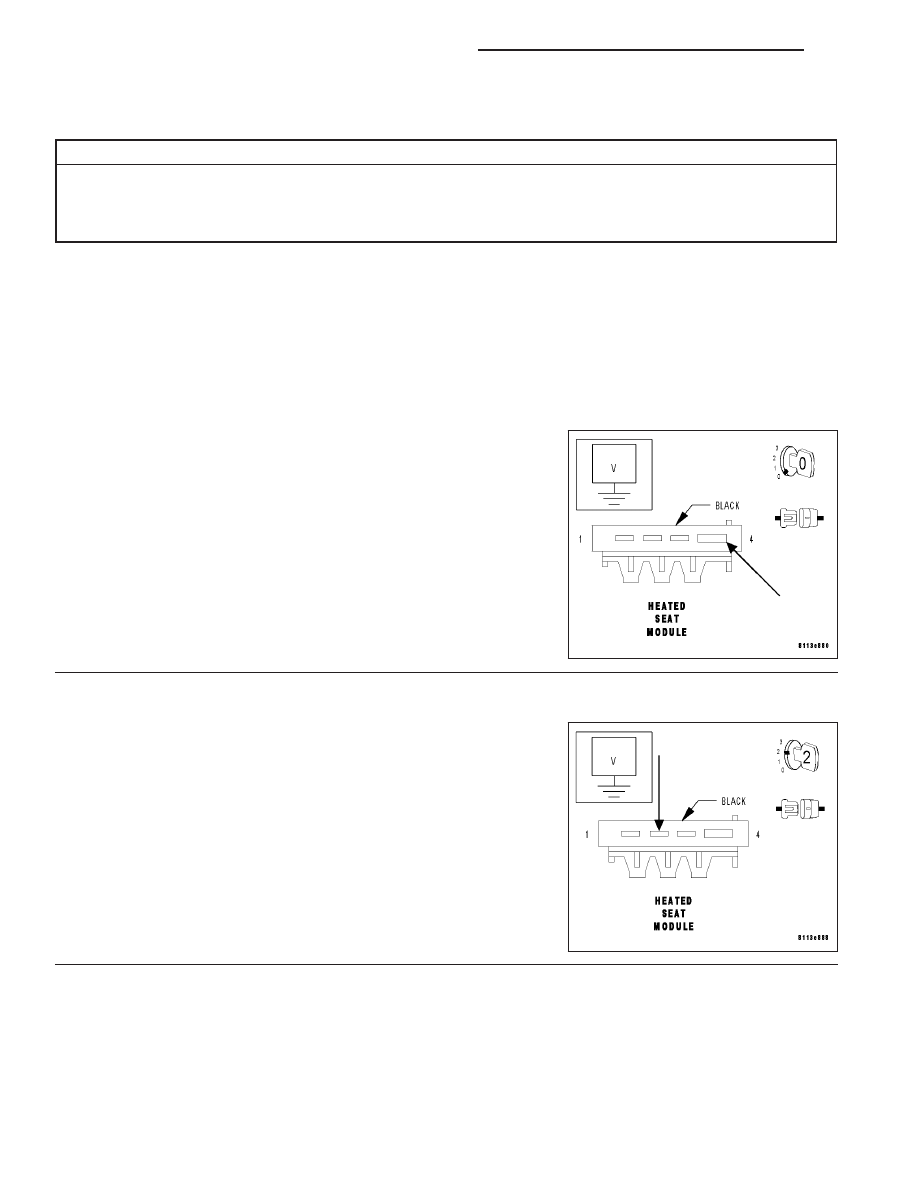

Diagnostic Test

1.

MEASURE HEATED SEAT MODULE FUSED B(+) CIRCUIT VOLTAGE

Note: Inspect Fuse 1 and Fuse 24 located in the Underhood Accessory Fuse Block. If either fuse is open,
repair the cause of the open fuse before continuing.

Turn the ignition off.

Disconnect the Heated Seat Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the voltage of the Fused B(+) circuit at the Heated Seat Mod-
ule harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Heated Seat Module Fused B(+) circuit for an

open.

Perform BODY VERIFICATION TEST.

2.

MEASURE HEATED SEAT MODULE FUSED IGNITION SWITCH OUTPUT CIRCUIT VOLTAGE

Turn the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
Heated Seat Module harness connector.

Is the voltage above 10 volts?

Yes

>> Replace the Heated Seat Module. (Refer to 8 - ELECTRI-

CAL/HEATED

SEATS/HEATED

SEAT

MODULE

-

REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Heated Seat Module Fused Ignition Switch Out-

put circuit for an open.

Perform BODY VERIFICATION TEST.

8G - 36

HEATED SEATS - ELECTRICAL DIAGNOSTICS

ZH

BODY VERIFICATION TEST

BODY VERIFICATION TEST

1.

Turn the ignition off.

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Note: If the SKREEM or the PCM was replaced, refer to the service information for proper programming
procedures.
If the Body Control Module was replaced, turn the ignition on for 15 seconds (to allow the new BCM to learn VIN)
or engine may not start.

Program all RKE transmitters and other options as necessary.

With the DRB III

T

, erase all Diagnostic Trouble Codes (DTCs) from ALL modules. Start the engine and allow it to

run for 2 minutes. Operate all functions of the system that caused the original complaint.

Ensure that all accessories are turned off and the battery is fully charged.

Turn the ignition off and wait 5 seconds. Turn the ignition on and using the DRB III

T

, read DTCs from ALL modules.

Are any DTCs present or is the original complaint still present?

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.

ZH

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 37

SCHEMATICS AND DIAGRAMS

8G - 38

HEATED SEATS - ELECTRICAL DIAGNOSTICS

ZH
