Chrysler Crossfire. Manual - part 196





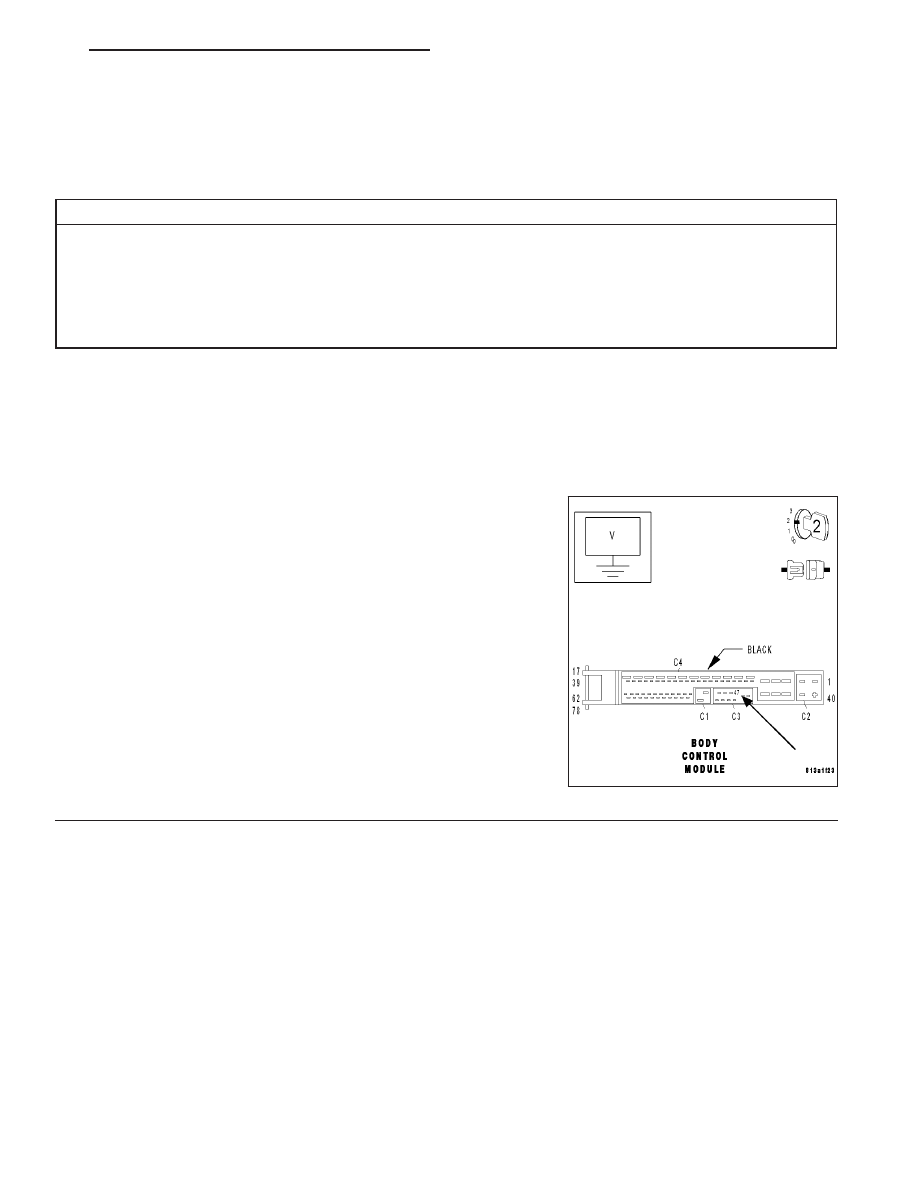

REAR DEFOGGER SWITCH SENSE CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The Body Control Module (BCM) detects a short to power, ground, or an open on the Rear
Defogger Switch Sense circuit.

POSSIBLE CAUSES

REAR DEFOGGER SWITCH SENSE CIRCUIT SHORT TO B(+)

REAR DEFOGGER SWITCH SENSE CIRCUIT SHORT TO GROUND

REAR DEFOGGER SWITCH SENSE CIRCUIT OPEN

A/C HEATER CONTROL MODULE

BODY CONTROL MODULE

For a complete Heated Glass Circuit Diagram (Refer to 8 - ELECTRICAL/HEATED GLASS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

REAR DEFOGGER SWITCH SENSE SHORTED TO B(+)

Turn the ignition off.

Disconnect the BCM C3 harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Rear Defogger Switch Sense circuit at the
BCM C3 harness connector.

Is the voltage above 10.0 volts?

Yes

>> Go to 5

No

>> Go to 2

ZH

HEATED GLASS - ELECTRICAL DIAGNOSTICS

8G - 3

REAR DEFOGGER SWITCH SENSE CIRCUIT (CONTINUED)

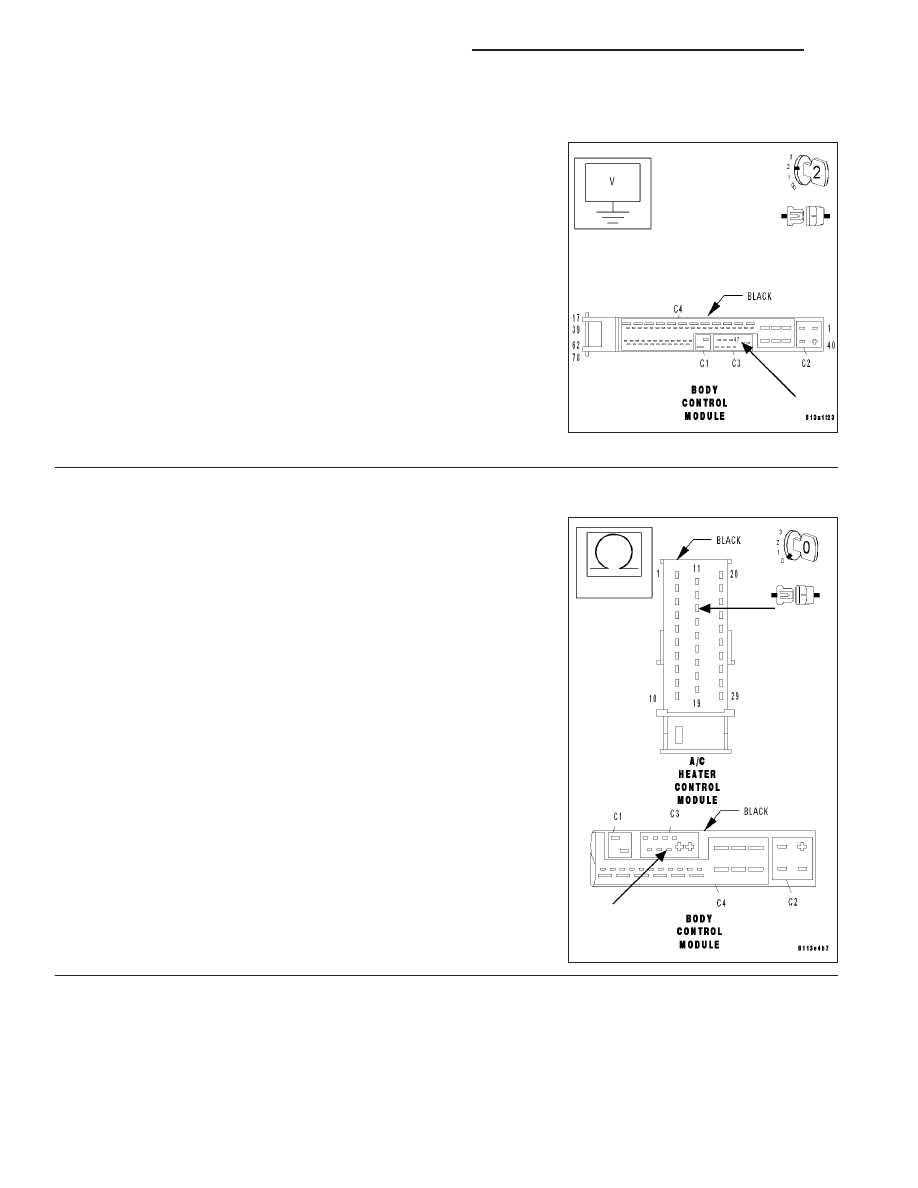

2.

BODY CONTROL MODULE

With the ignition on.

Measure the voltage of the Rear Defogger Switch Sense circuit at the
BCM C3 harness connector.Press and hold the Rear Defogger Switch.

Is the voltage above 10.0 volts?

Yes

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 3

3.

OPEN REAR DEFOGGER SWITCH SENSE CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the Rear Defogger Switch Sense circuit
from the BCM C3 harness connector to the A/C Heater Control Module
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 4

No

>> Repair the Rear Defogger Switch Sense circuit for an

open.

Perform BODY VERIFICATION TEST.

8G - 4

HEATED GLASS - ELECTRICAL DIAGNOSTICS

ZH

REAR DEFOGGER SWITCH SENSE CIRCUIT (CONTINUED)

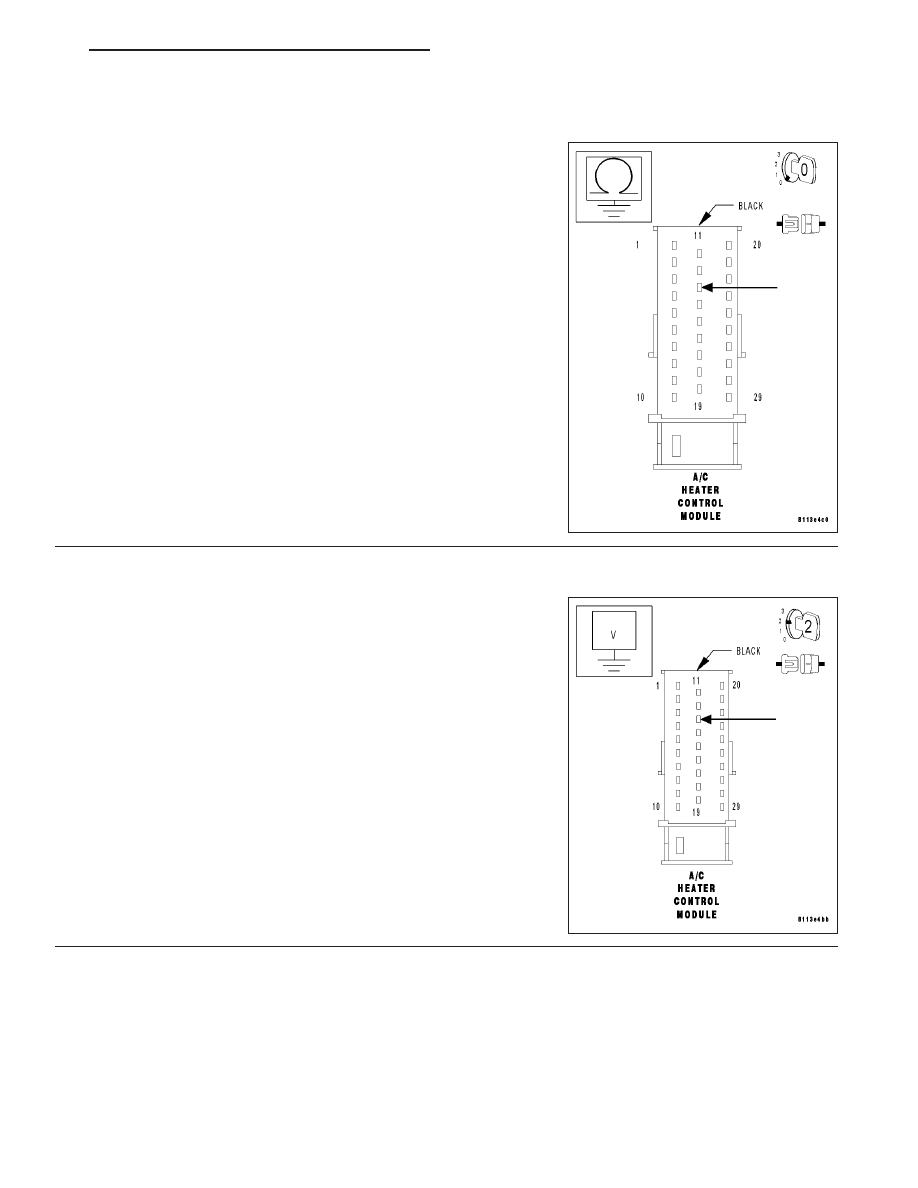

4.

REAR DEFOGGER SWITCH SENSE CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the Rear Defogger
Switch Sense circuit.

Is the resistance below 100k ohms?

Yes

>> Repair the Rear Defogger Switch Sense circuit for a short

to ground.

Perform BODY VERIFICATION TEST.

No

>> Replace the A/C Heater Control Module.(Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL)

Perform BODY VERIFICATION TEST.

5.

REAR DEFOGGER SWITCH SENSE CIRCUIT SHORTED TO B(+)

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Rear Defogger Switch Sense circuit at the
A/C Heater Control Module harness connector.

Is the voltage above 1.0 volt?

Yes

>> Repair the Rear Defogger Switch Sense circuit for a short

to B(+).

Perform BODY VERIFICATION TEST.

No

>> Replace the A/C Heater Control Module.(Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL)

Perform BODY VERIFICATION TEST.

ZH

HEATED GLASS - ELECTRICAL DIAGNOSTICS

8G - 5

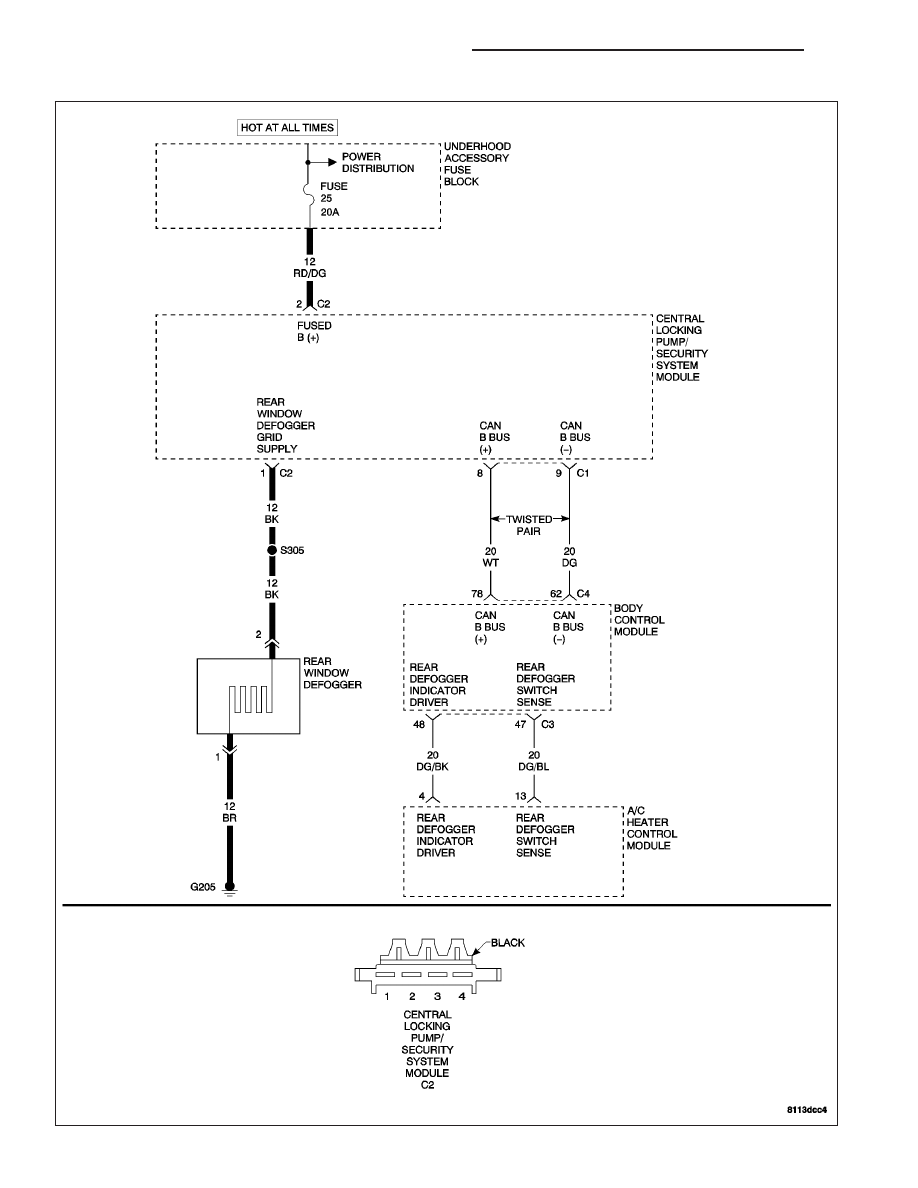

*REAR WINDOW DEFOGGER INOPERATIVE

8G - 6

HEATED GLASS - ELECTRICAL DIAGNOSTICS

ZH
