STEERING ANGLE SENSOR CIRCUIT (CONTINUED)

3.

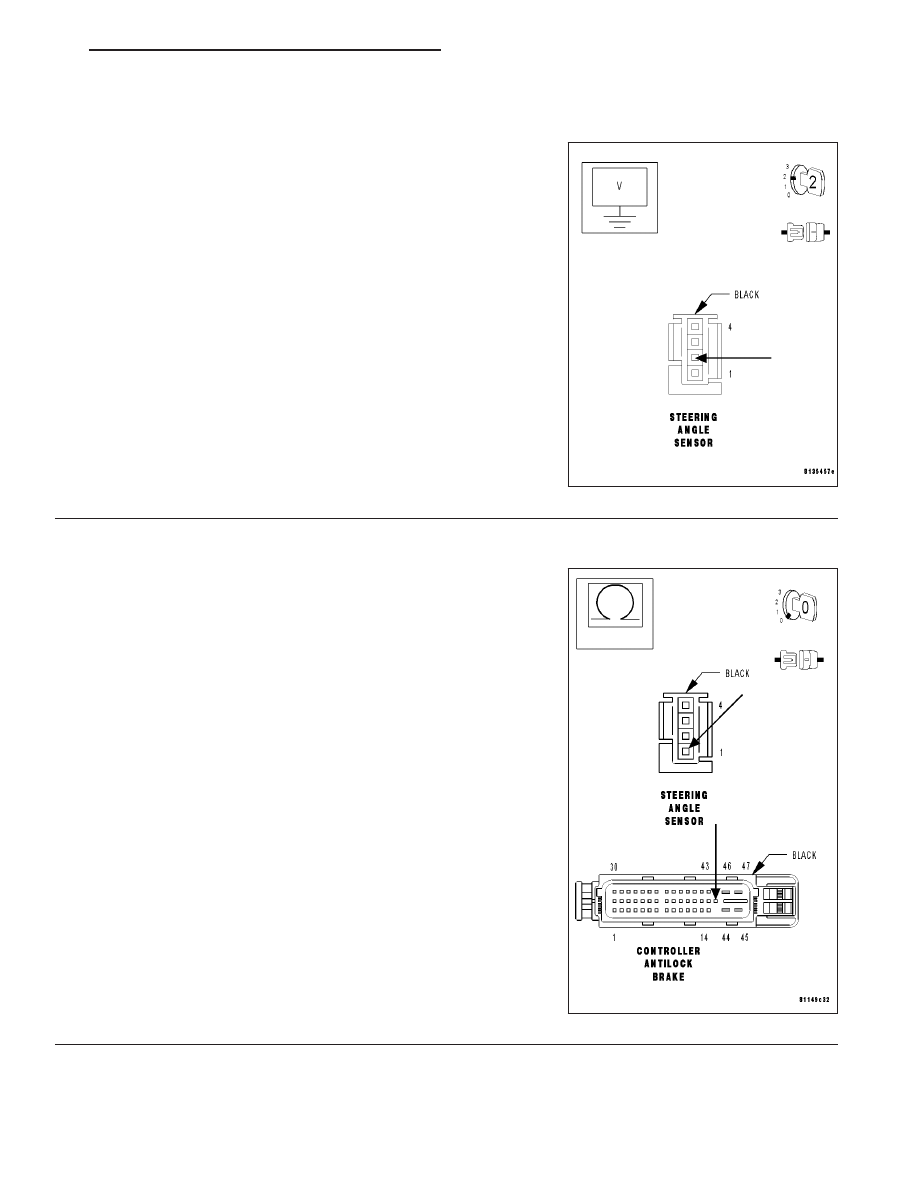

MEASURE STEERING ANGLE SENSOR FUSED IGNITION SWITCH OUTPUT CIRCUIT VOLTAGE

With the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
Steering Angle Sensor harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Repair the Fused Ignition Switch Output circuit for an

open.

Perform ABS VERIFICATION TEST.

4.

MEASURE THE STEERING ANGLE SENSOR SIGNAL CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Steering Angle Sensor Signal circuit
from the CAB harness connector to the Steering Angle Sensor har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 5

No

>> Repair the Steering Angle Sensor Signal circuit for an

open.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 149

STEERING ANGLE SENSOR CIRCUIT (CONTINUED)

5.

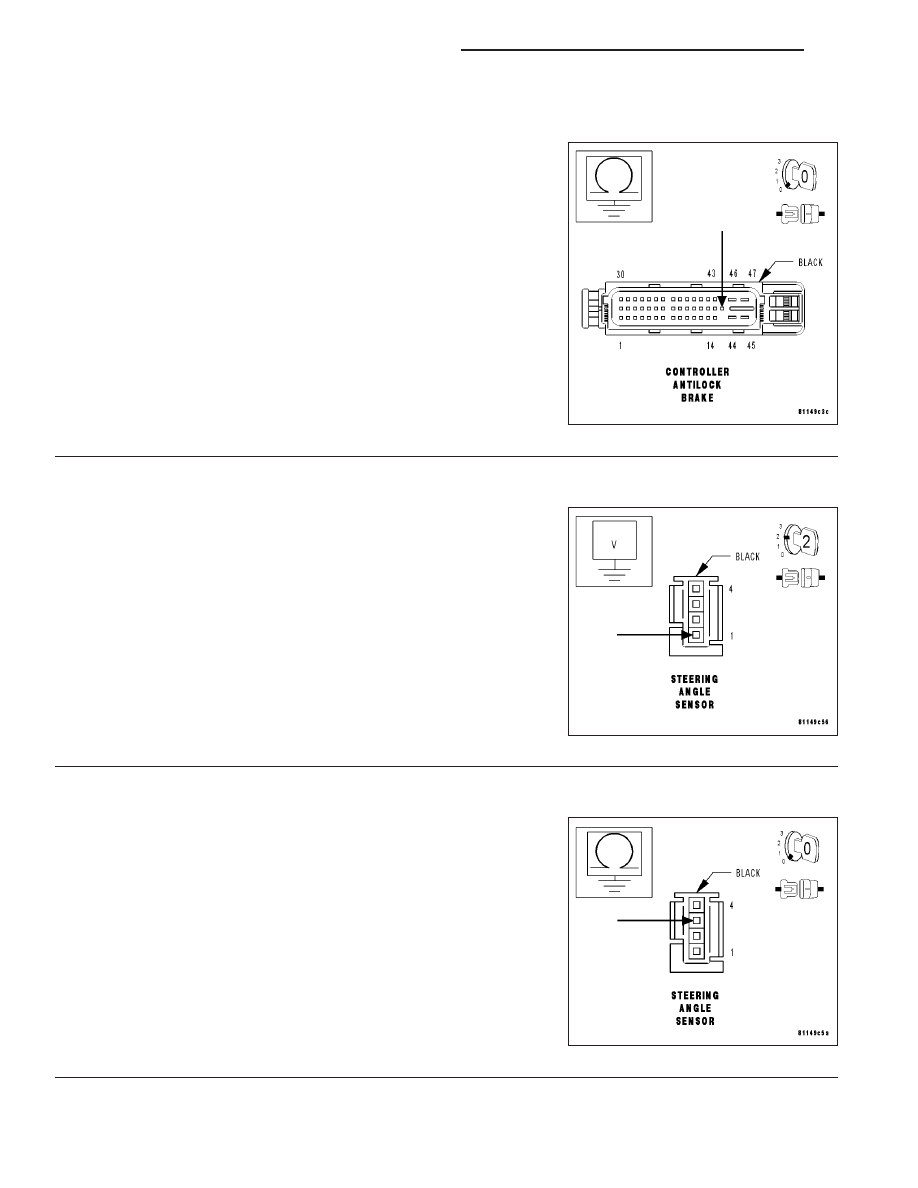

MEASURE THE STEERING ANGLE SENSOR SIGNAL CIRCUIT RESISTANCE

With the ignition off.

Measure the resistance between ground and the Steering Angle Sen-
sor Signal circuit.

Is the resistance below 100 kohms?

Yes

>> Repair the Steering Angle Sensor Signal circuit for a short

to ground.

Perform ABS VERIFICATION TEST.

No

>> Go to 6

6.

MEASURE THE VOLTAGE OF THE STEERING ANGLE SENSOR SIGNAL CIRCUIT

Turn the ignition on.

Measure the voltage of the Steering Angle Sensor Signal circuit at the
Steering Angle Sensor harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go to 7

No

>> Repair the Steering Angle Sensor Signal circuit for a short

to voltage.

Perform ABS VERIFICATION TEST.

7.

MEASURE THE STEERING ANGLE SENSOR GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Sensor Ground cir-
cuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Steering Angle Sensor. (Refer to 5 -

BRAKES/ELECTRICAL/STEERING ANGLE SENSOR -
REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Repair the Sensor Ground circuit for an open.

Perform ABS VERIFICATION TEST.

5 - 150

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

ESP BRAKE PRESSURE SENSOR 1 CIRCUIT

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 151

ESP BRAKE PRESSURE SENSOR 1 CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on.

•

Set Condition: The Controller Antilock Brake (CAB) detects an Electronic Stability Program (ESP) Brake Pres-
sure Sensor 1 malfunction.

POSSIBLE CAUSES

BRAKE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

BRAKE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO 5-VOLT SUPPLY CIRCUIT

BRAKE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

BRAKE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

BRAKE PRESSURE SENSOR SIGNAL CIRCUIT OPEN

BRAKE PRESSURE SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

BRAKE PRESSURE SENSOR 5-VOLT SUPPLY CIRCUIT OPEN

BRAKE PRESSURE SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO GROUND

BRAKE PRESSURE SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO SENSOR GROUND

BRAKE PRESSURE SENSOR GROUND CIRCUIT OPEN

BRAKE PRESSURE SENSOR

CONTROLLER ANTILOCK BRAKE

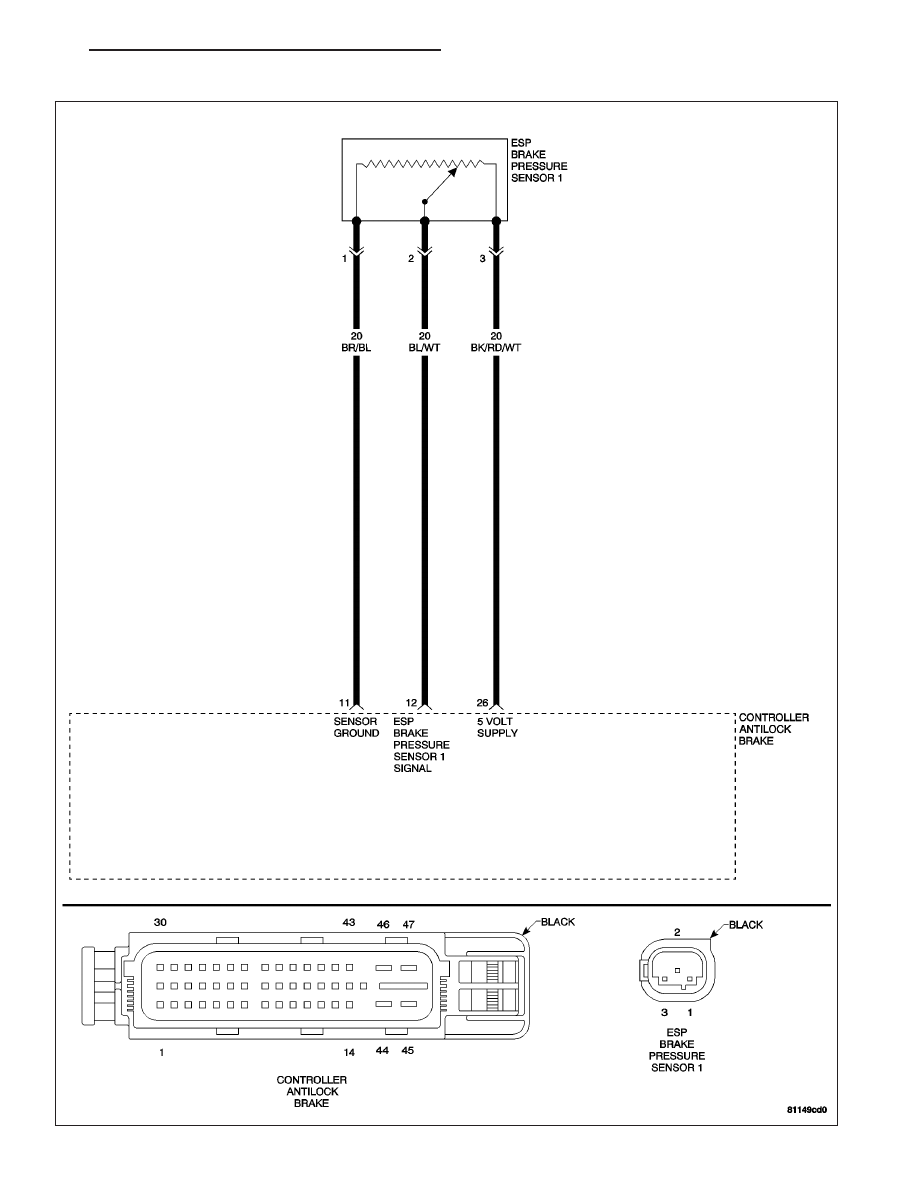

For a complete Electronic Stability Program (ESP) Circuit Diagram (Refer to 5 - BRAKES/ELECTRICAL - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

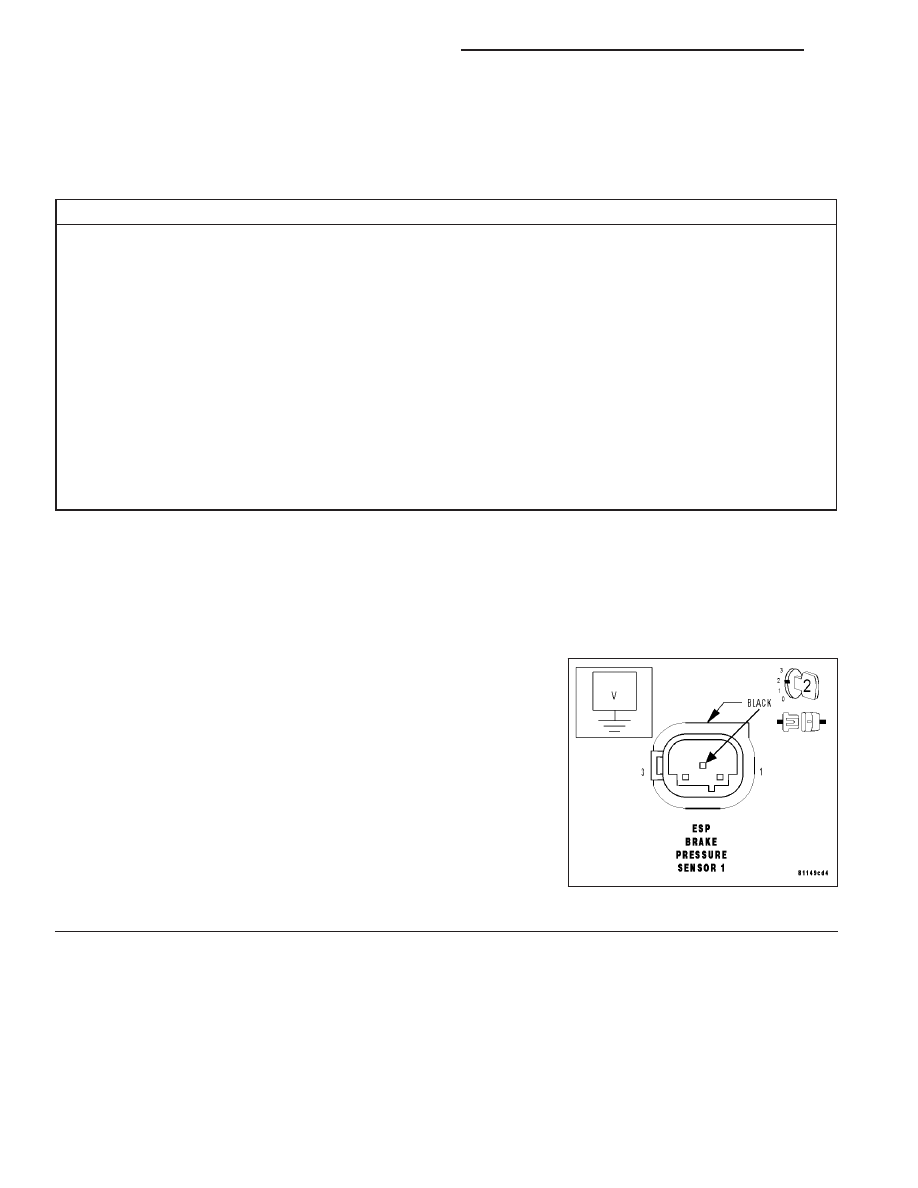

MEASURE THE VOLTAGE OF THE ESP BRAKE PRESSURE SENSOR 1 SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the CAB harness connector.

Disconnect the ESP Brake Pressure Sensor 1 harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the ESP Brake Pressure Sensor 1 Signal cir-
cuit at the ESP Brake Pressure Sensor 1 harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go to 2

No

>> Repair the ESP Brake Pressure Sensor 1 Signal circuit for

a short to voltage.

Perform ABS VERIFICATION TEST.
