RIGHT REAR WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

11.

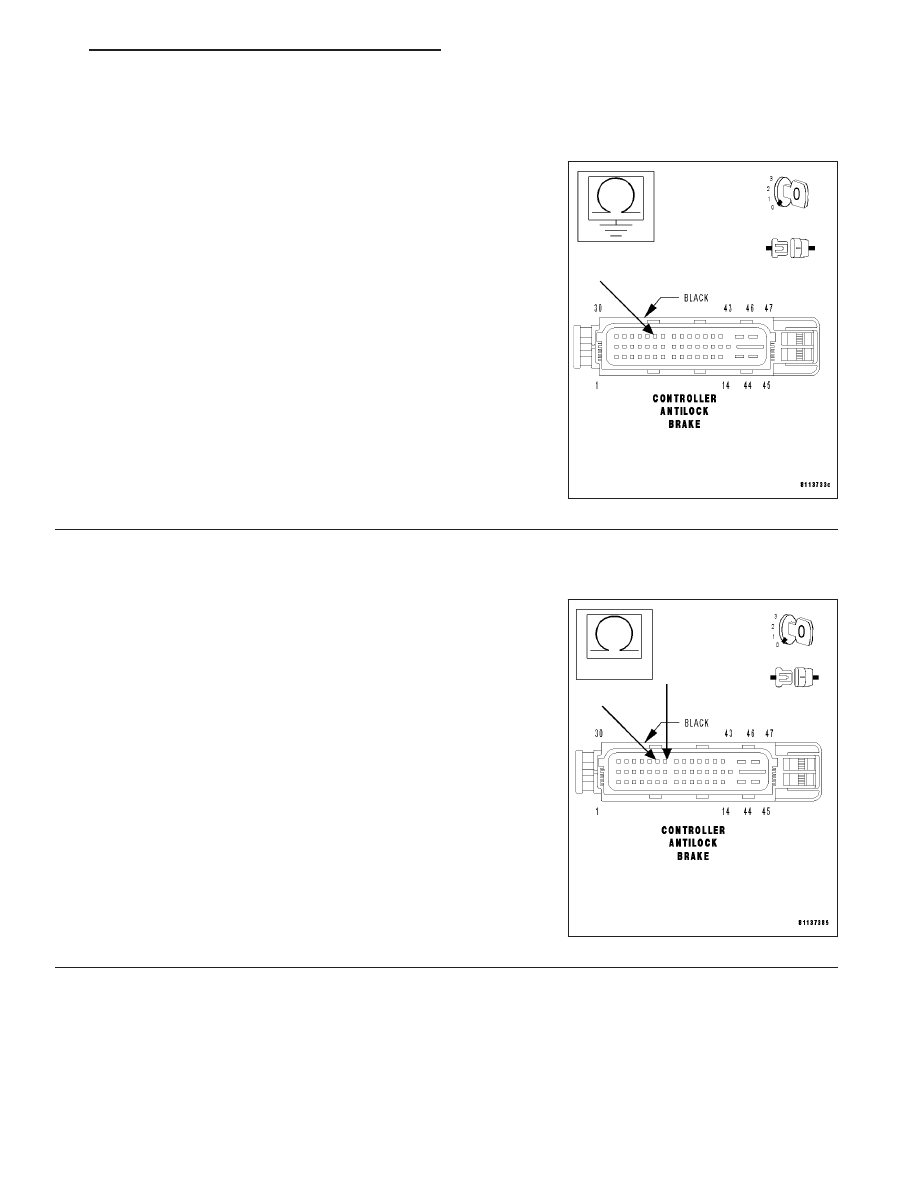

MEASURE THE RESISTANCE BETWEEN GROUND AND THE RIGHT REAR WHEEL SPEED SENSOR
SIGNAL CIRCUIT

With the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between ground and the Right Rear Wheel
Speed Sensor Signal circuit at the CAB harness connector.

Is the resistance below 100 kohms?

Yes

>> Repair the Right Rear Wheel Speed Sensor Signal circuit

for a short to ground.

Perform ABS VERIFICATION TEST.

No

>> Go to 12

12.

MEASURE THE RESISTANCE BETWEEN THE RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY
CIRCUIT AND THE SENSOR SIGNAL CIRCUIT

With the ignition off.

Measure the resistance between the Right Rear Wheel Speed Sensor
12 Volt Supply circuit and the Right Rear Wheel Speed Sensor Signal
circuit at the CAB harness connector.

Is the resistance below 100 kohms?

Yes

>> Repair the Right Rear Wheel Speed Sensor 12 Volt Sup-

ply circuit for a short to the Right Rear Wheel Speed Sen-
sor Signal circuit.

Perform ABS VERIFICATION TEST.

No

>> Replace the Controller Antilock Brake. (Refer to 8 - ELEC-

TRICAL/ELECTRONIC CONTROL MODULES/CONTROL-
LER ANTILOCK BRAKE - REMOVAL).

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 137

RIGHT REAR WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

13.

VISUALLY INSPECT COMPONENTS FOR DAMAGE AND CORRECT INSTALLATION

Visually inspect the related wiring harness and connectors. Look for any chafed, pierced, pinched, or partially bro-
ken wires. Look for broken, bent, pushed out, or corroded terminals.

Visually inspect the Right Rear Wheel Speed Sensor, connector and tone wheel for damage and correct installation.

Are there any visible Sensor, connector or tone wheel concerns?

Yes

>> Correct the sensor, connector or tone wheel concerns as necessary.

Perform ABS VERIFICATION TEST.

No

>> Go to 14

14.

MONITOR ALL WHEEL SPEED SENSORS WITH THE DRB III

T

With the DRB III

T

, erase DTCs.

Start the engine.

With an assistant to drive, use the DRB III

T

to monitor all wheel speed

sensors. Slowly accelerate as straight as possible from a stop to 24
km/h (15 MPH).

Is the Right Rear Wheel Speed Sensor Signal 0 or differing
from others by more than 5 km/h (3 MPH)?

Yes

>> Replace the Right Rear Wheel Speed Sensor. (Refer to 5

- BRAKES/ELECTRICAL/REAR WHEEL SPEED SENSOR
- REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Inspect and repair the related wiring harness for a possible

intermittent condition.

Perform ABS VERIFICATION TEST.

5 - 138

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

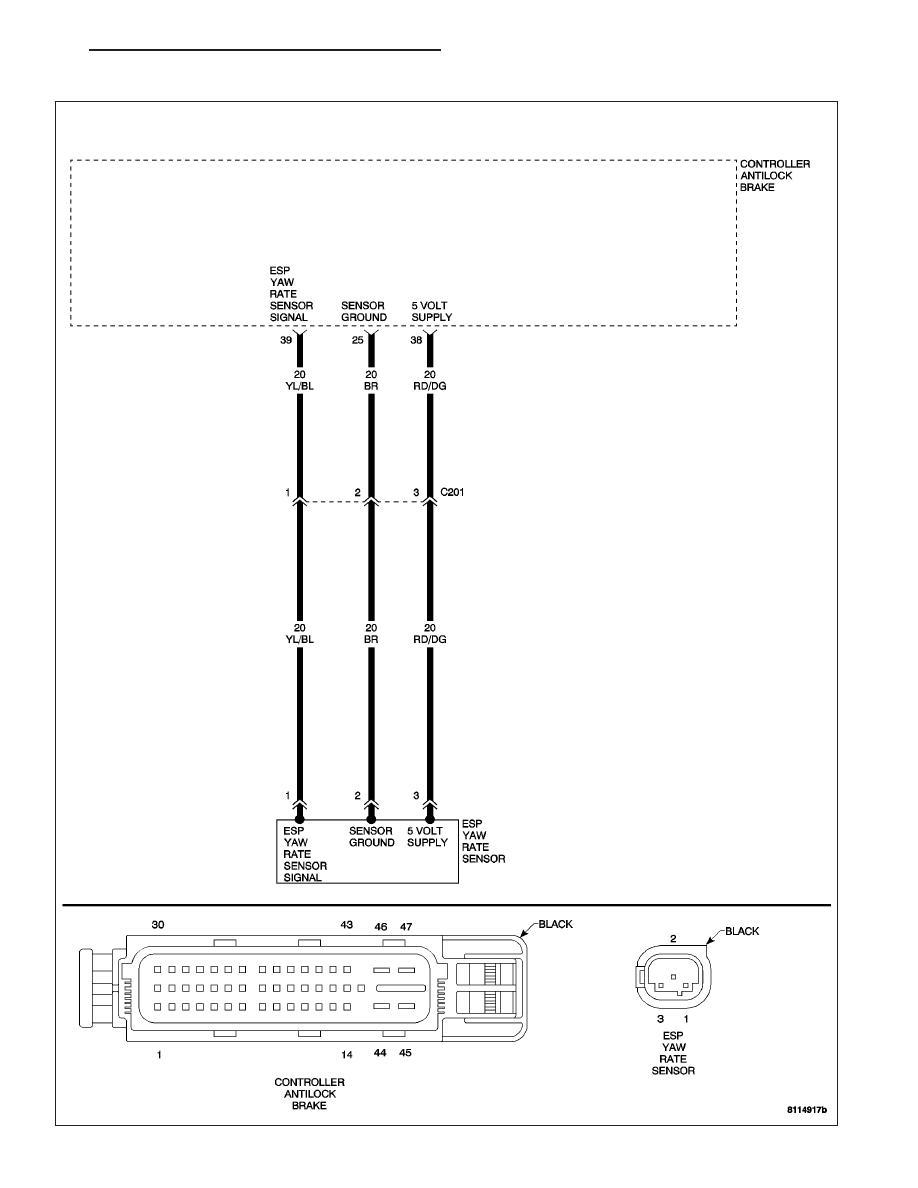

ESP YAW RATE SENSOR CIRCUIT

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 139

ESP YAW RATE SENSOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on.

•

Set Condition: The Controller Antilock Brake (CAB) detects an Electronic Stability Program (ESP) Yaw Rate
Sensor malfunction.

POSSIBLE CAUSES

YAW RATE SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

YAW RATE SENSOR SIGNAL CIRCUIT SHORT TO 5-VOLT SUPPLY CIRCUIT

YAW RATE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

YAW RATE SENSOR SIGNAL CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

YAW RATE SENSOR SIGNAL CIRCUIT OPEN

YAW RATE SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

YAW RATE SENSOR 5-VOLT SUPPLY CIRCUIT OPEN

YAW RATE SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO GROUND

YAW RATE SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

YAW RATE SENSOR GROUND CIRCUIT OPEN

YAW RATE SENSOR

CONTROLLER ANTILOCK BRAKE

For a complete Electronic Stability Program (ESP) Circuit Diagram (Refer to 5 - BRAKES/ELECTRICAL - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

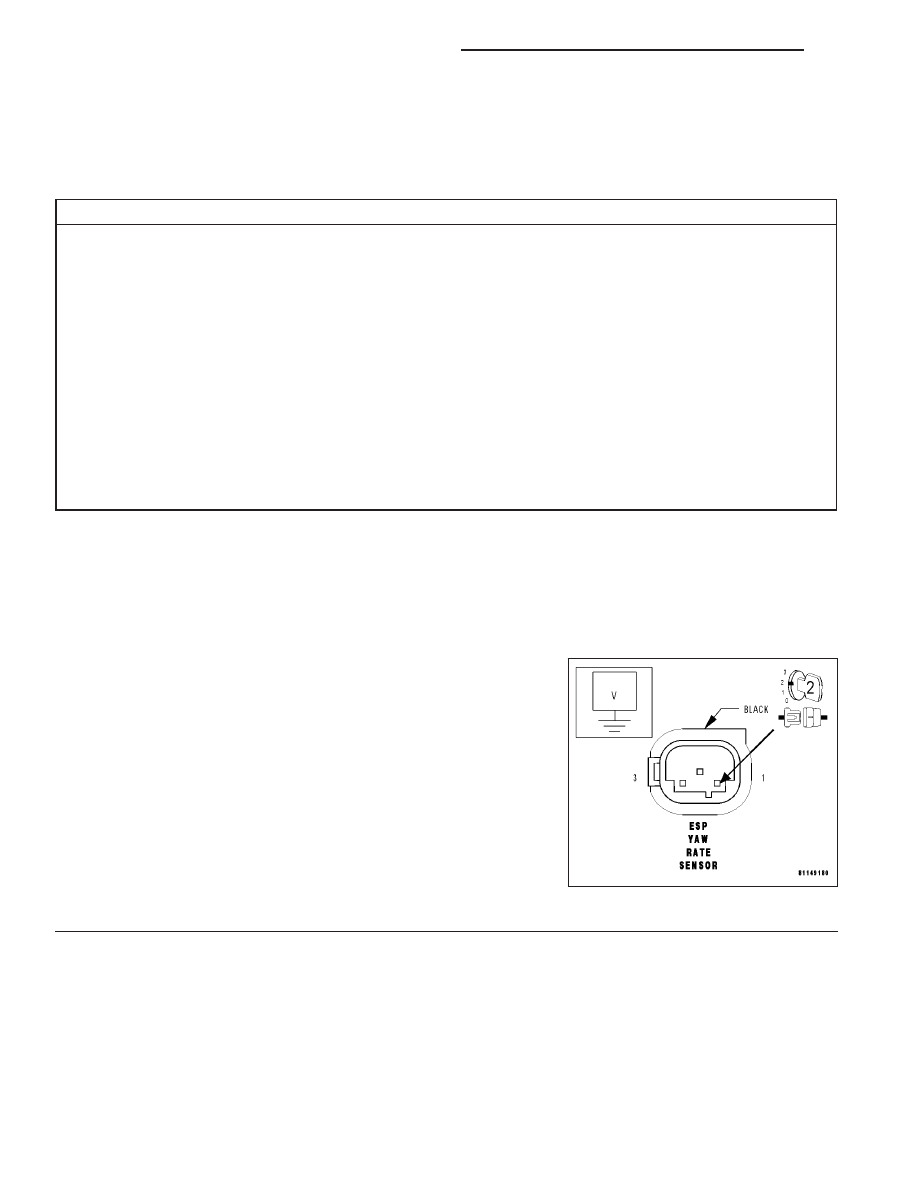

MEASURE THE VOLTAGE OF THE ESP YAW RATE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the CAB harness connector.

Disconnect the ESP Yaw Rate Sensor harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the ESP Yaw Rate Sensor Signal circuit at the
ESP Yaw Rate Sensor harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go to 2

No

>> Repair the ESP Yaw Rate Sensor Signal circuit for a short

to voltage.

Perform ABS VERIFICATION TEST.
