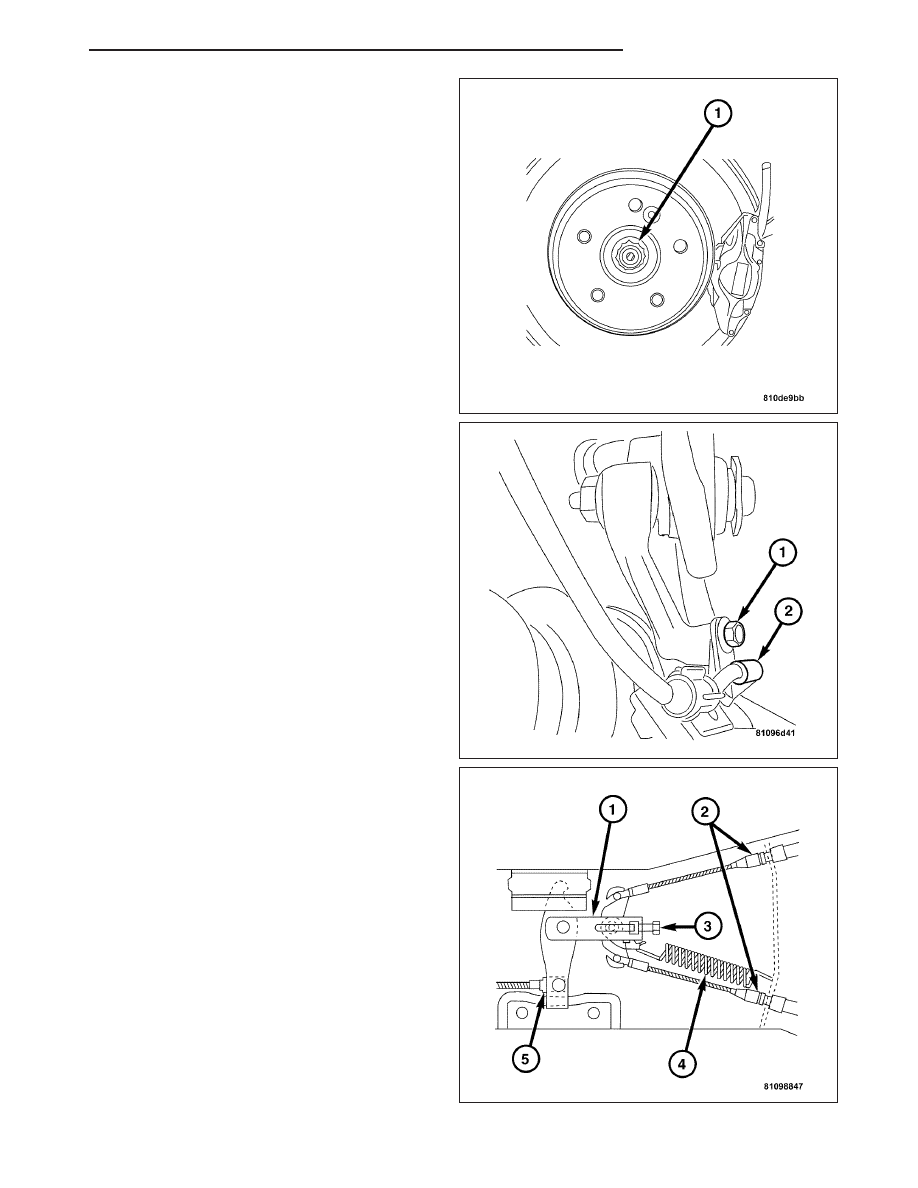

13. Install the rear axle halfshafts. (Refer to 3 - DIF-

FERENTIAL

&

DRIVELINE/HALF

SHAFT

-

INSTALLATION).

14. Install the right and left Wheel Speed Sensors (2).

(Refer

to

5

-

BRAKES/ELECTRICAL/REAR

WHEEL SPEED SENSOR - INSTALLATION).

15. Install the parking brake rear cables (2) to the

parking brake cable equalizer (1). (Refer to 5 -
BRAKES/PARKING BRAKE/CABLES - INSTAL-
LATION).

ZH

REAR SUSPENSION

2 - 91

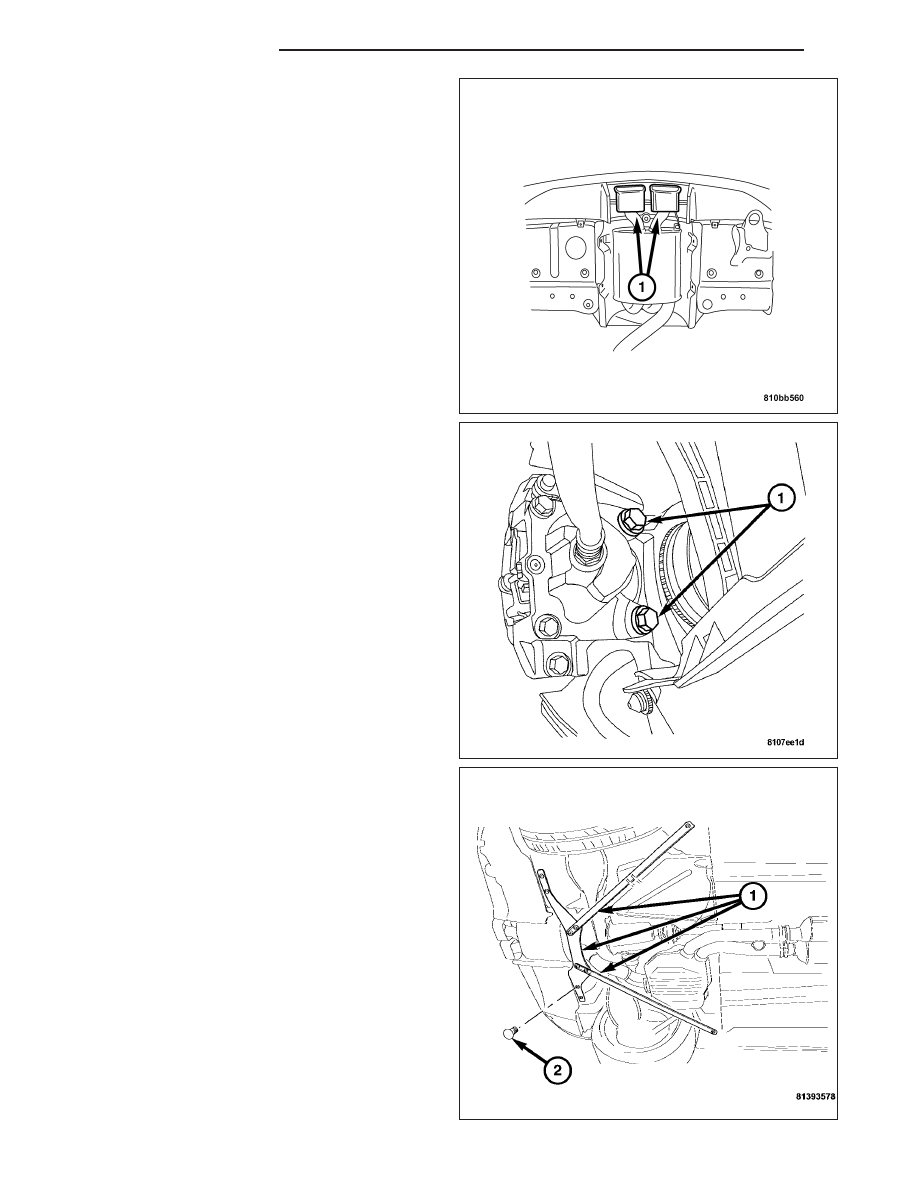

16. Install the rear portion of the exhaust system

(Refer to 11 - EXHAUST SYSTEM/MUFFLER -
INSTALLATION).

17. Install the rear disc brake calipers and bolts (1).

(Refer to 5 - BRAKES/HYDRAULIC/MECHANI-
CAL/DISC BRAKE CALIPERS - INSTALLATION).

18. Install the wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - STANDARD PROCEDURE).

Note: Final torque for the rear support bracket
must be made at curb weight.

19. Install the rear support bracket (1) by, installing

the support bracket then installing the bolts (2).
Tighten to 60 N·m (44 ft. lbs.).(Refer to 13 -
FRAME

&

BUMPERS/FRAME/BRACKET

-

INSTALLATION).

20. Check vehicle alignment. (Refer to 2 - SUSPEN-

SION/WHEEL ALIGNMENT - STANDARD PRO-
CEDURE).

2 - 92

REAR SUSPENSION

ZH

DIFFERENTIAL & DRIVELINE

TABLE OF CONTENTS

page

page

HALFSHAFTS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

PROPELLER SHAFT

. . . . . . . . . . . . . . . . . . . . . . 26

REAR DIFFERENTIAL

. . . . . . . . . . . . . . . . . . . . . 40

HALFSHAFTS

TABLE OF CONTENTS

page

page

HALFSHAFTS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 2

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

DIAGNOSIS AND TESTING - DRIVELINE

. . . . . . 3

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

SPECIFICATIONS - TORQUE

. . . . . . . . . . . . . . . 6

CV BOOT - INNER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

CV BOOT - OUTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 14

CV JOINT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

ZH

DIFFERENTIAL & DRIVELINE

3 - 1

HALFSHAFTS

DESCRIPTION

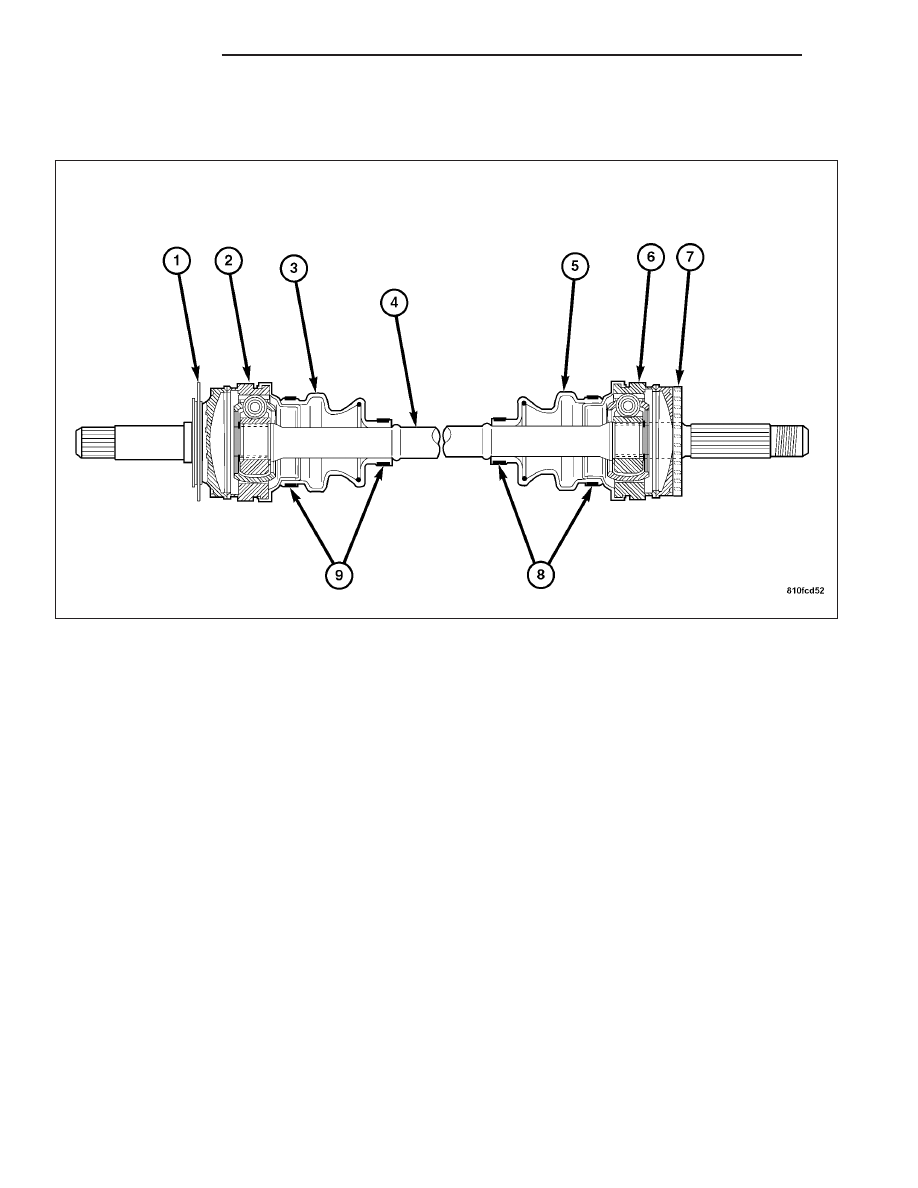

Articulated halfshafts deliver power from the rear differential to the wheels through constant velocity (C/V) joints that
minimize vibration.
