5. Brace the rear suspension lower control arm with a

suitable lifting device.

6. Raise the control arm until the halfshaft is horizon-

tal.

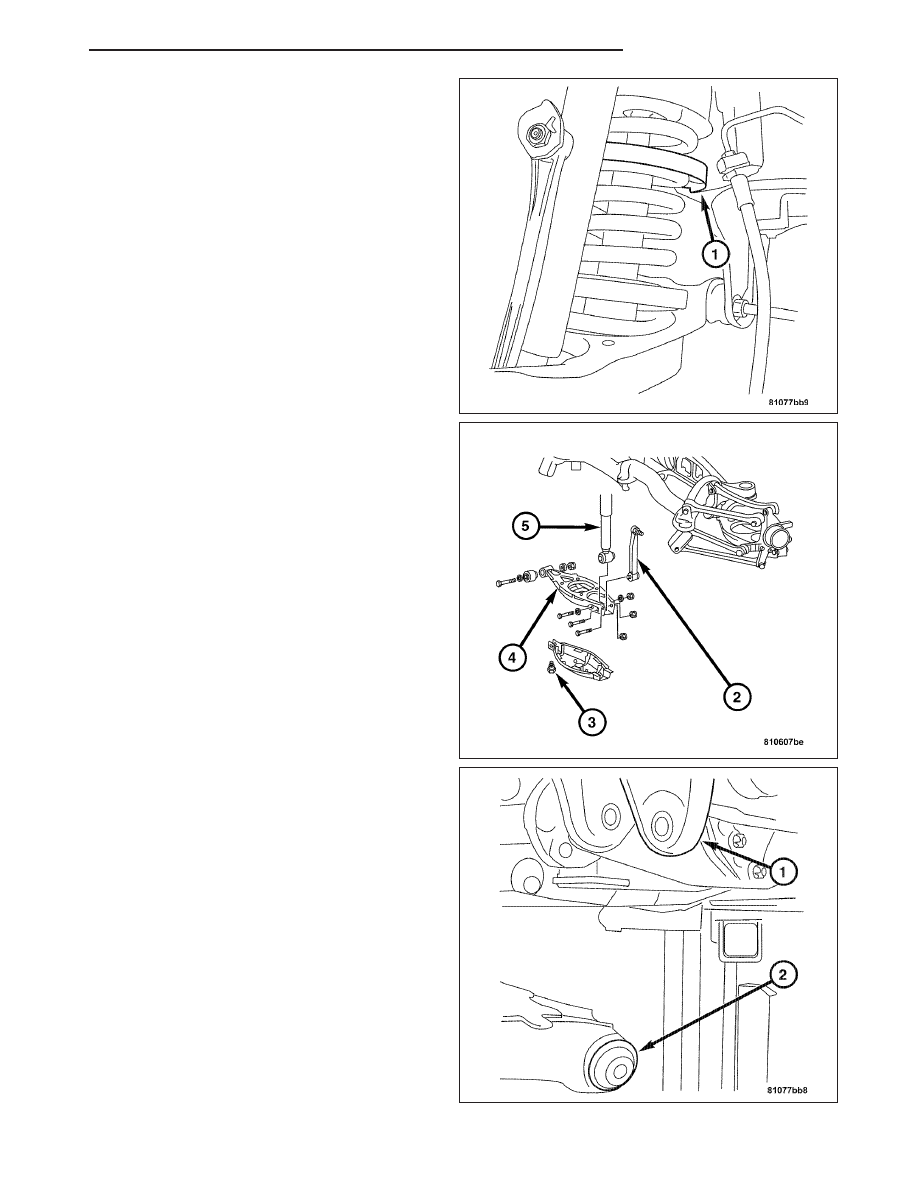

7. Using Special Tool 9152 Compressor Plates and

9150 Spring Compressor (1) compress the rear
spring.

8. Remove the rear bolts on the lower control arm (4)

attaching the control arm to the frame.

9. Remove the lifting device.

10. Swing the lower control arm (2) down away from

the mounting flange (1).

11. Carefully remove the spring from the vehicle.

ZH

REAR SUSPENSION

2 - 79

INSTALLATION

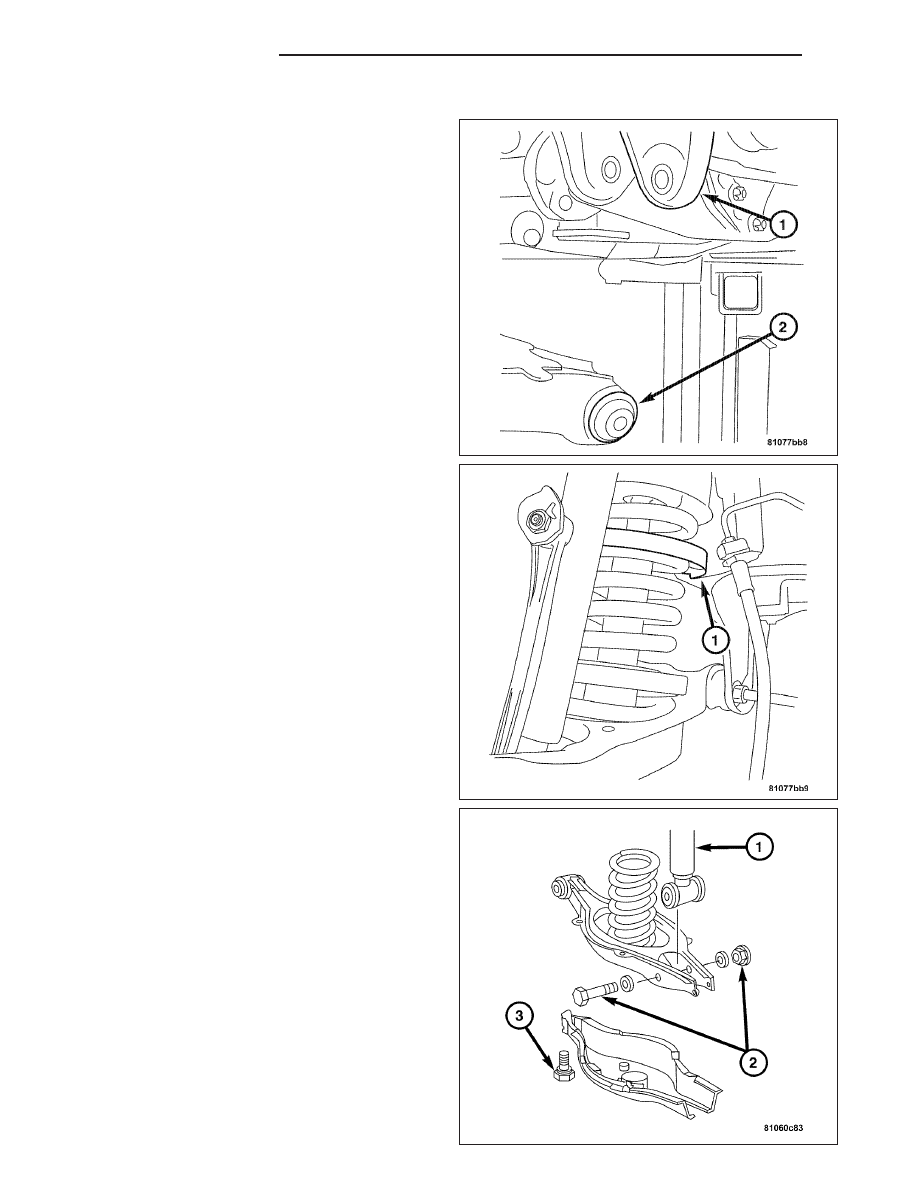

1. Install the spring into the spring pocket.

2. Swing the lower control arm (2) up and install the

bolt attaching the control arm to the frame (1).

3. Carefully release the spring (1) insuring the spring

properly aligns with the spring perch detents.

4. Install the lower shock mount (1) to the lower con-

trol arm. Tighten to 55 N·m (41 ft. lbs.).

2 - 80

REAR SUSPENSION

ZH

5. Install the control arm cover and bolts (1).

6. Install the wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - STANDARD PROCEDURE).

7. Check vehicle alignment. (Refer to 2 - SUSPEN-

SION/WHEEL ALIGNMENT - STANDARD PROCE-
DURE).

REAR AXLE CARRIER

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheel and tire assembly.

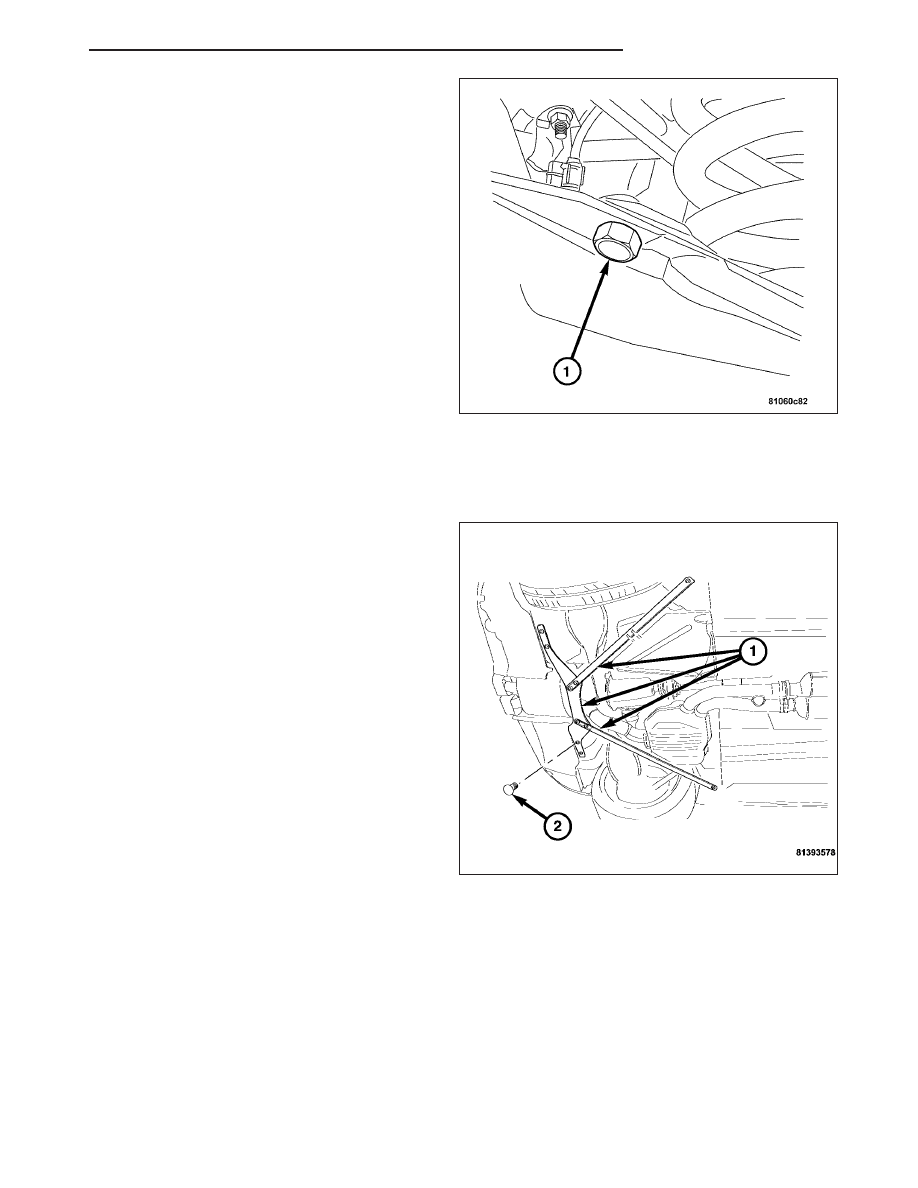

3. Remove the rear support brackets (convertible

only) by removing the bolts (2) then removing the
rear support brackets (1).

ZH

REAR SUSPENSION

2 - 81

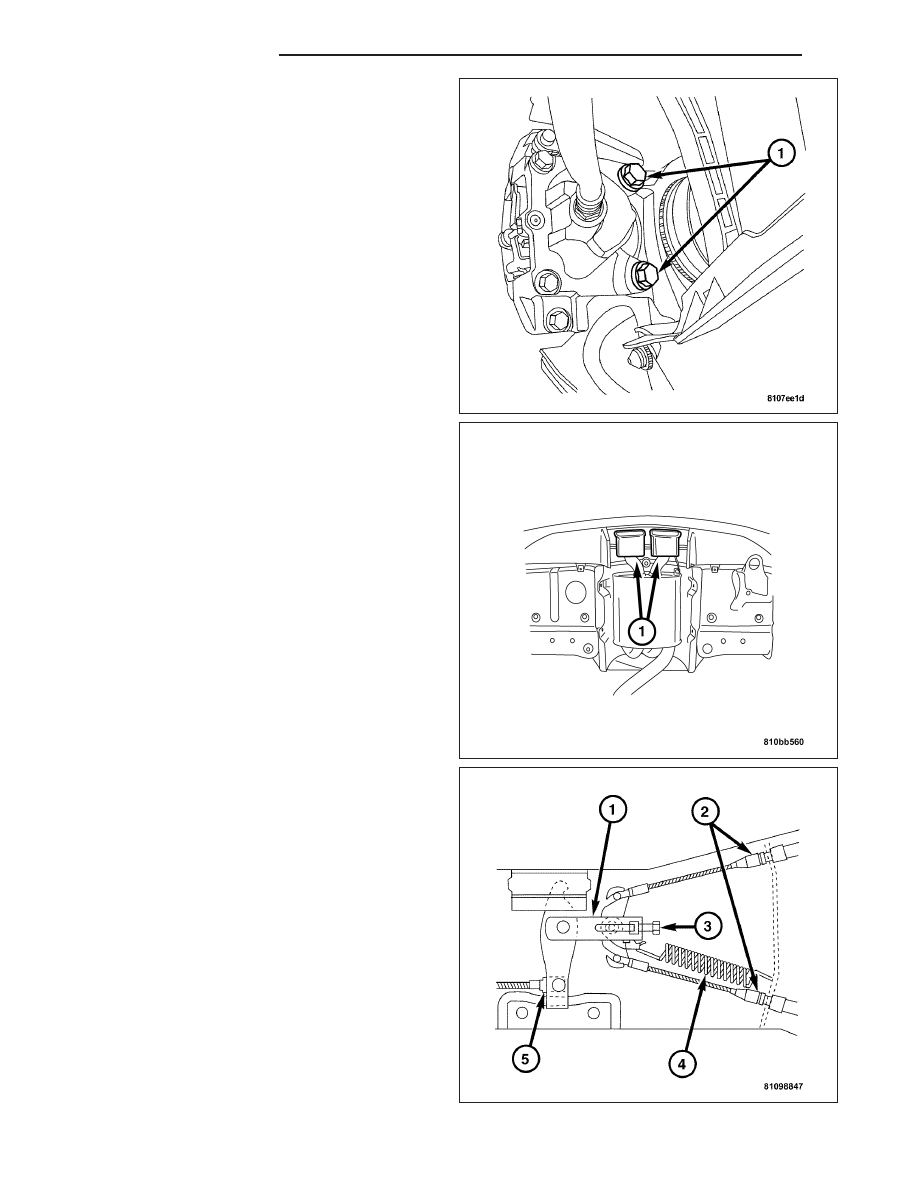

4. Remove the left and right rear disc brake caliper

bolts (1).

5. Remove the rear disc brake calipers. (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/DISC
BRAKE CALIPERS - REMOVAL).

CAUTION: Supporting the weight of the caliper by
the flexible brake hose can damage the hose.

6. Using wire or cord, hang the calipers from the rear

strut assembly. Support the caliper firmly to prevent
the weight of the caliper from being supported by
the brake hose.

7. Remove rear portion of the exhaust pipes including

muffler. (Refer to 11 - EXHAUST SYSTEM/MUF-
FLER - REMOVAL).

8. Remove the parking brake rear cables (2) from the

parking brake cable equalizer (1). (Refer to 5 -
BRAKES/PARKING BRAKE/CABLES - REMOVAL).

2 - 82

REAR SUSPENSION

ZH
