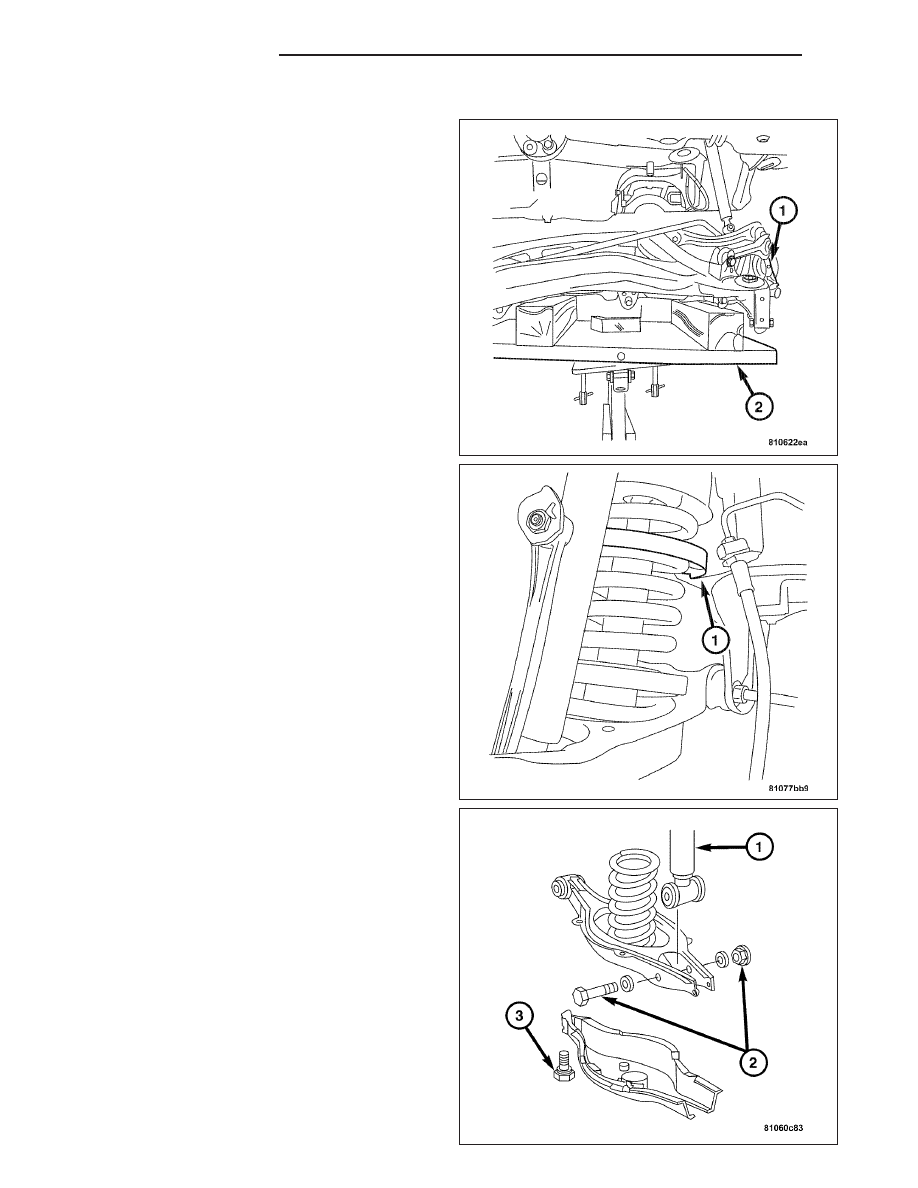

12. Remove the two bolts (1) attaching the rear axle

carrier to the front portion of the frame.

13. Remove the two bolts (2) attaching the rear axle

carrier to the rear portion of the frame.

14. Lower the rear differential housing down approxi-

mately 4 - 5 inches allowing enough room for the
stabilizer bar to be removed from the vehicle.

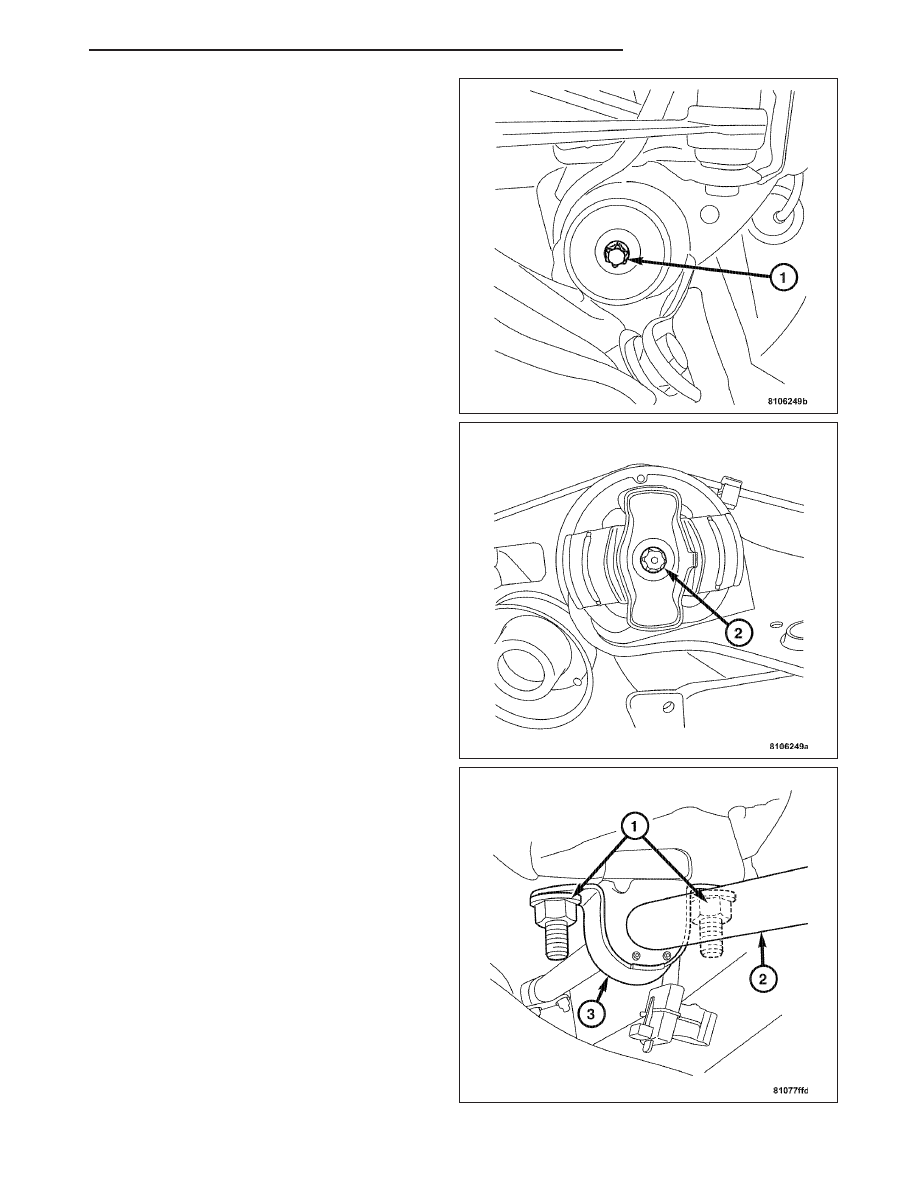

15. Remove the rear stabilizer bar clamps (3) by

removing the nuts (1) from the studs and then
removing the stabilizer bar (2).

16. Remove the rear stabilizer bar from the vehicle by

maneuvering it over the axle carrier and away
from the vehicle.

ZH

REAR SUSPENSION

2 - 71

INSTALLATION

1. Install the rear stabilizer bar into the vehicle.

2. Raise the rear differential housing and install the

four bolts (1) attaching it to the vehicle. Tighten to
90 N·m (66 ft. lbs.).

3. Install the rear spring (1). (Refer to 2 - SUSPEN-

SION/REAR/SPRING - INSTALLATION).

4. Install the rear shock (1). (Refer to 2 - SUSPEN-

SION/REAR/SHOCK - INSTALLATION).

2 - 72

REAR SUSPENSION

ZH

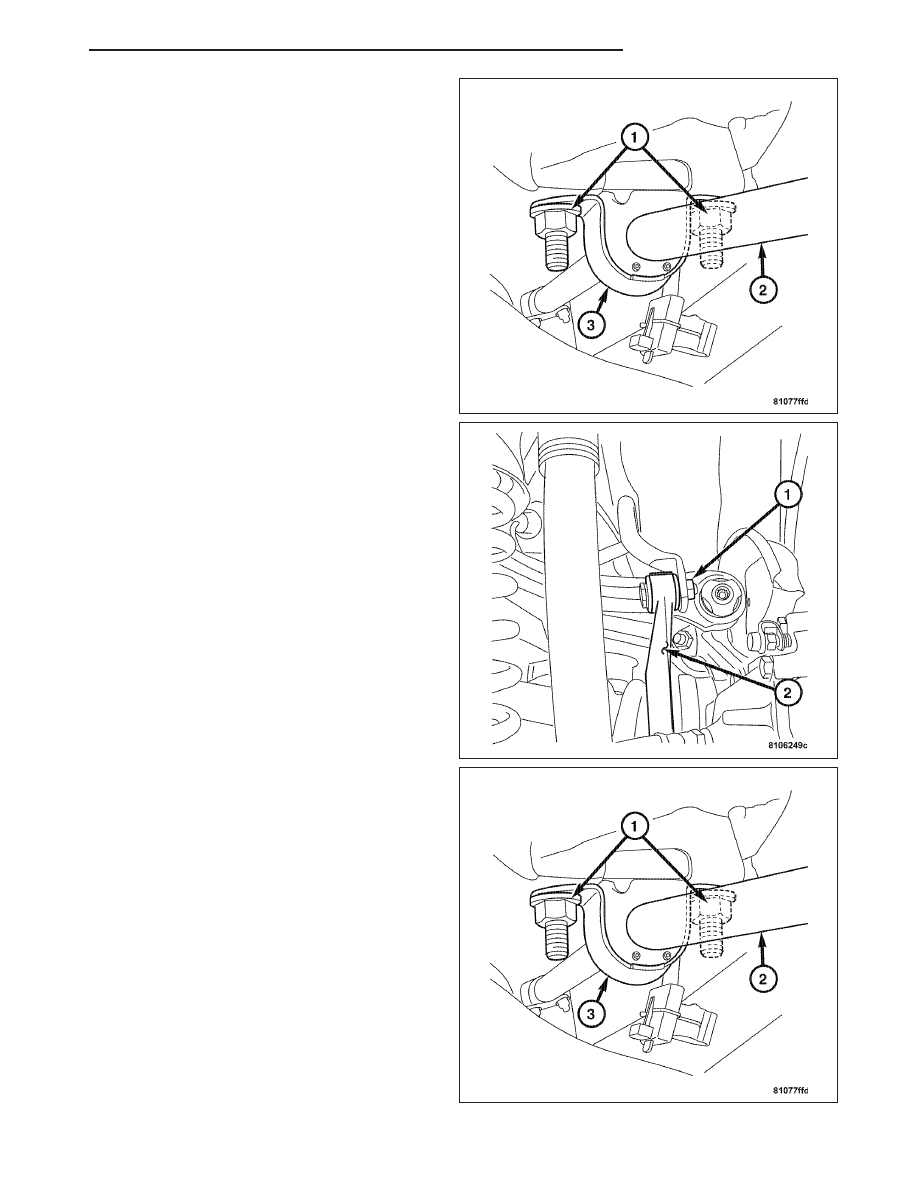

5. Loosely install the rear stabilizer clamps (1-3).

6. Install the rear stabilizer bar links (2) to the rear

control arm. Tighten to 30 N·m (22 ft. lbs.).

7. Tighten the rear stabilizer clamp nuts (1). Tighten

to 20 N·m (15 ft. lbs.).

ZH

REAR SUSPENSION

2 - 73

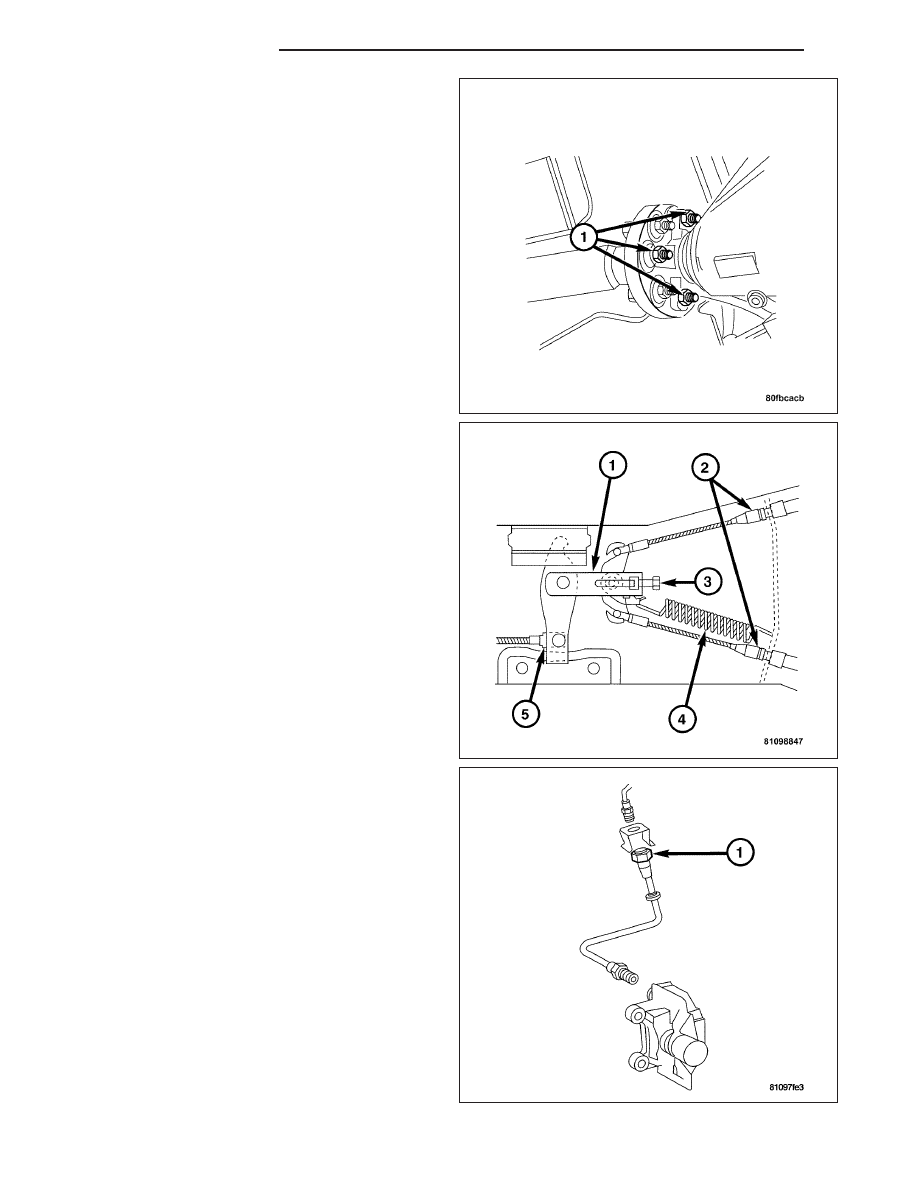

8. Install the propeller shaft to the rear differential car-

rier. (Refer to 3 - DIFFERENTIAL & DRIVELINE/
PROPELLER SHAFT - INSTALLATION).

9. Install the rear parking brake cables (2) to the park-

ing brake equalizer (1). (Refer to 5 - BRAKES/
PARKING BRAKE/CABLES - INSTALLATION).

10. Install the rear brake hoses (1) to the rear brake

calipers. (Refer to 5 - BRAKES/HYDRAULIC/ME-
CHANICAL/BRAKE LINES - INSTALLATION) .

2 - 74

REAR SUSPENSION

ZH
