LOWER BALL JOINT

REMOVAL

1. Raise and support the vehicle.

2. Remove the front wheel and tire assembly.

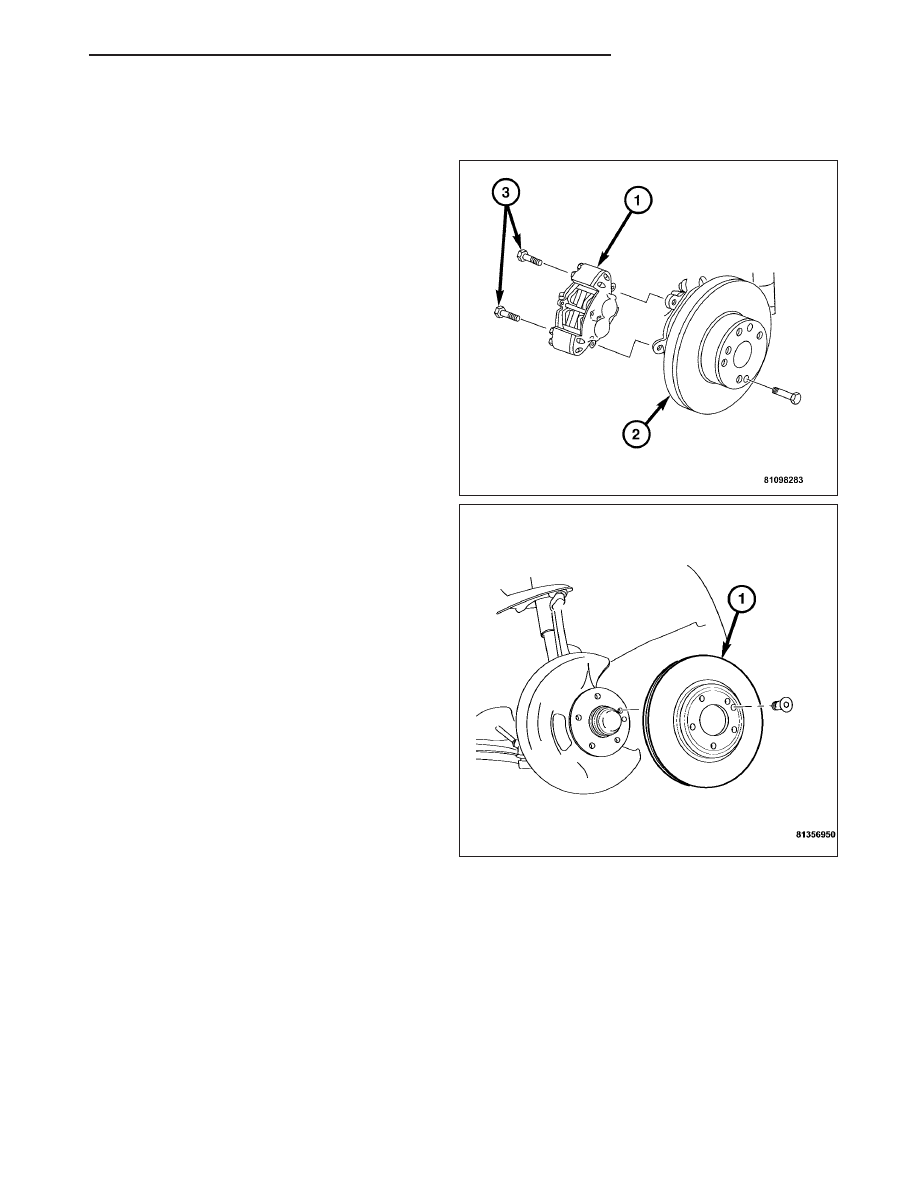

3. Remove the front disc brake caliper (1). (Refer to 5

-

BRAKES/HYDRAULIC/MECHANICAL/DISC

BRAKE CALIPERS - REMOVAL).

4. Remove the front disc brake rotor (1). (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

REMOVAL).

ZH

FRONT SUSPENSION

2 - 27

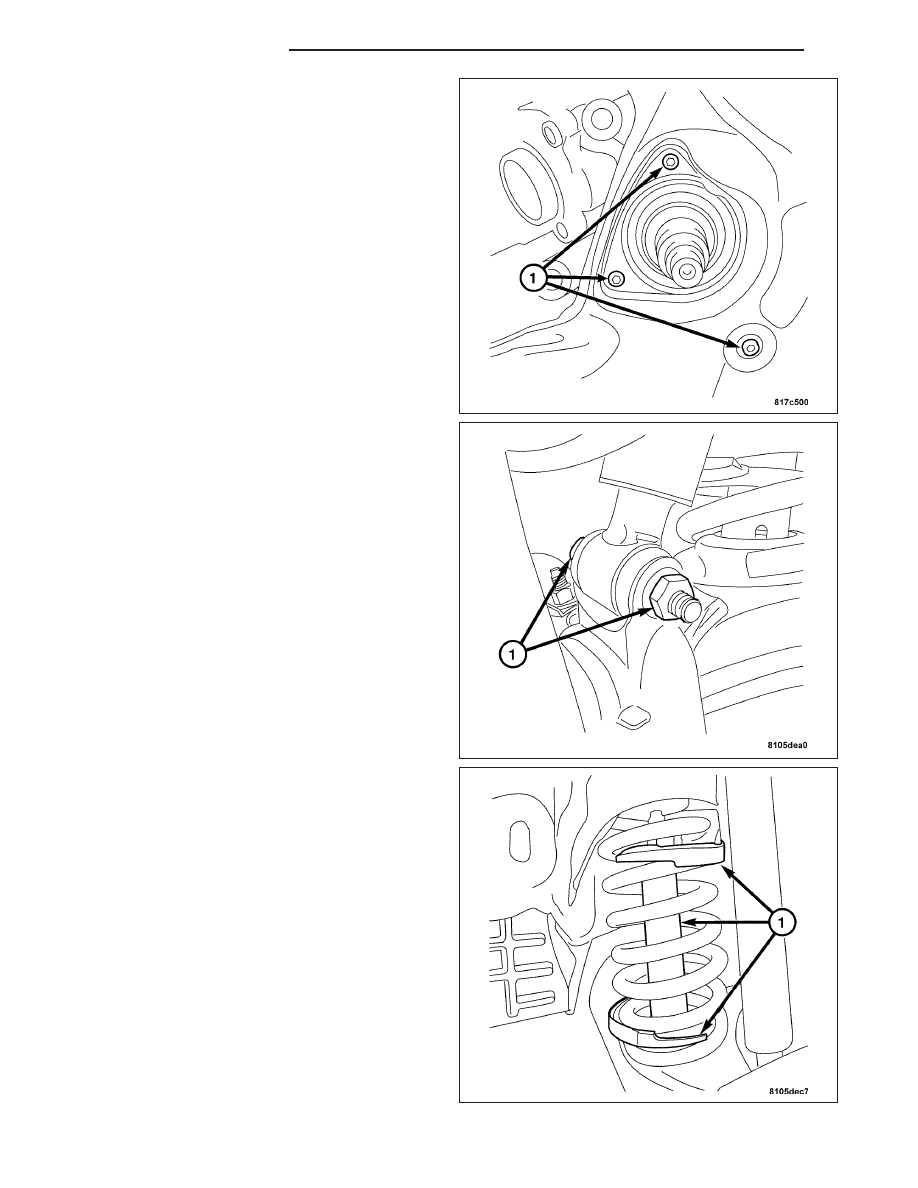

5. Remove the front dust shield by removing the three

hex bolts (1).

6. Remove the front shock absorber bolt (1). (Refer to

2 - SUSPENSION/FRONT/SHOCK - REMOVAL).

7. Remove the front spring (1). (Refer to 2 - SUS-

PENSION/FRONT/SPRING - REMOVAL).

2 - 28

FRONT SUSPENSION

ZH

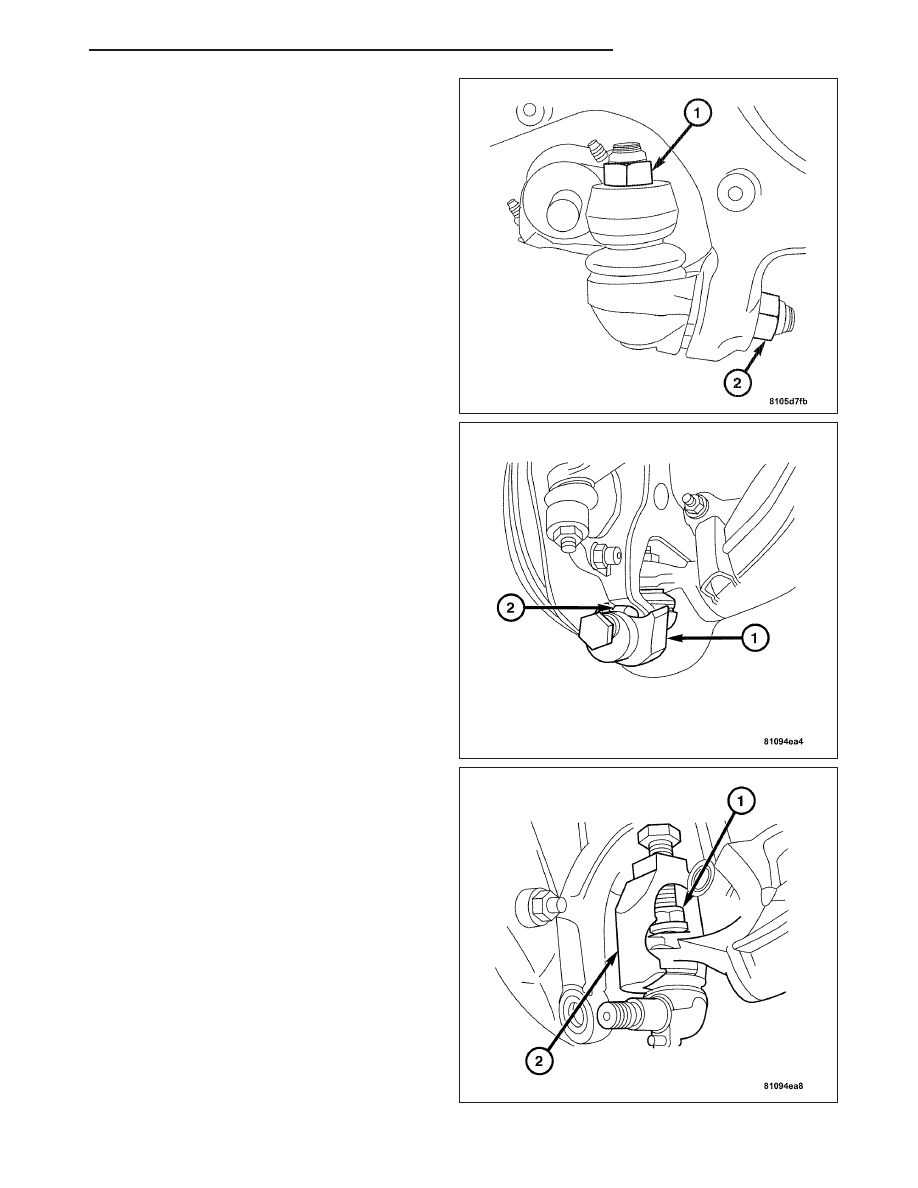

8. Remove the nuts (1 and 2) from the lower ball

joint.

CAUTION: Do not use pneumatic tools to tighten
the bolt on the special tool.

9. Using Special Tool 9168 Ball Joint Puller (1) press

out the outer ball joint stud from the steering
knuckle.

CAUTION: Do not use pneumatic tools to tighten
the bolt on the special tool.

10. Using Special Tool 9168 Ball Joint Puller (2) press

out and remove the upper ball joint stud from the
lower control arm.

ZH

FRONT SUSPENSION

2 - 29

INSTALLATION

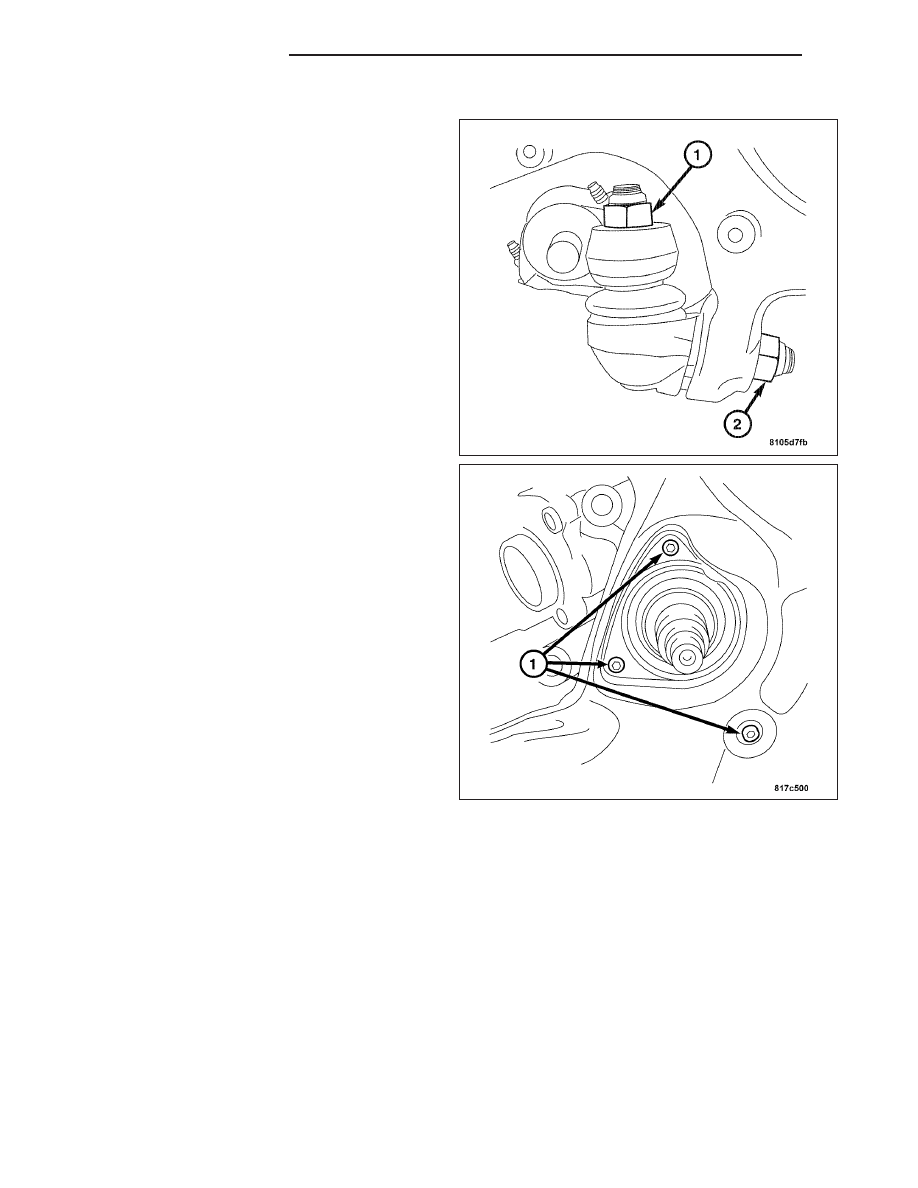

1. Clean the ball joint tapered bolt and the mounting

hole of the steering knuckle.

2. Install the lower ball joint onto the steering knuckle

and the lower control arm.

3. Install both nuts (1 and 2). Tighten to 105 N·m (77

ft. lbs.).

4. Install the front disc brake dust shield by installing

and tightening the three hex bolts (1).

2 - 30

FRONT SUSPENSION

ZH
