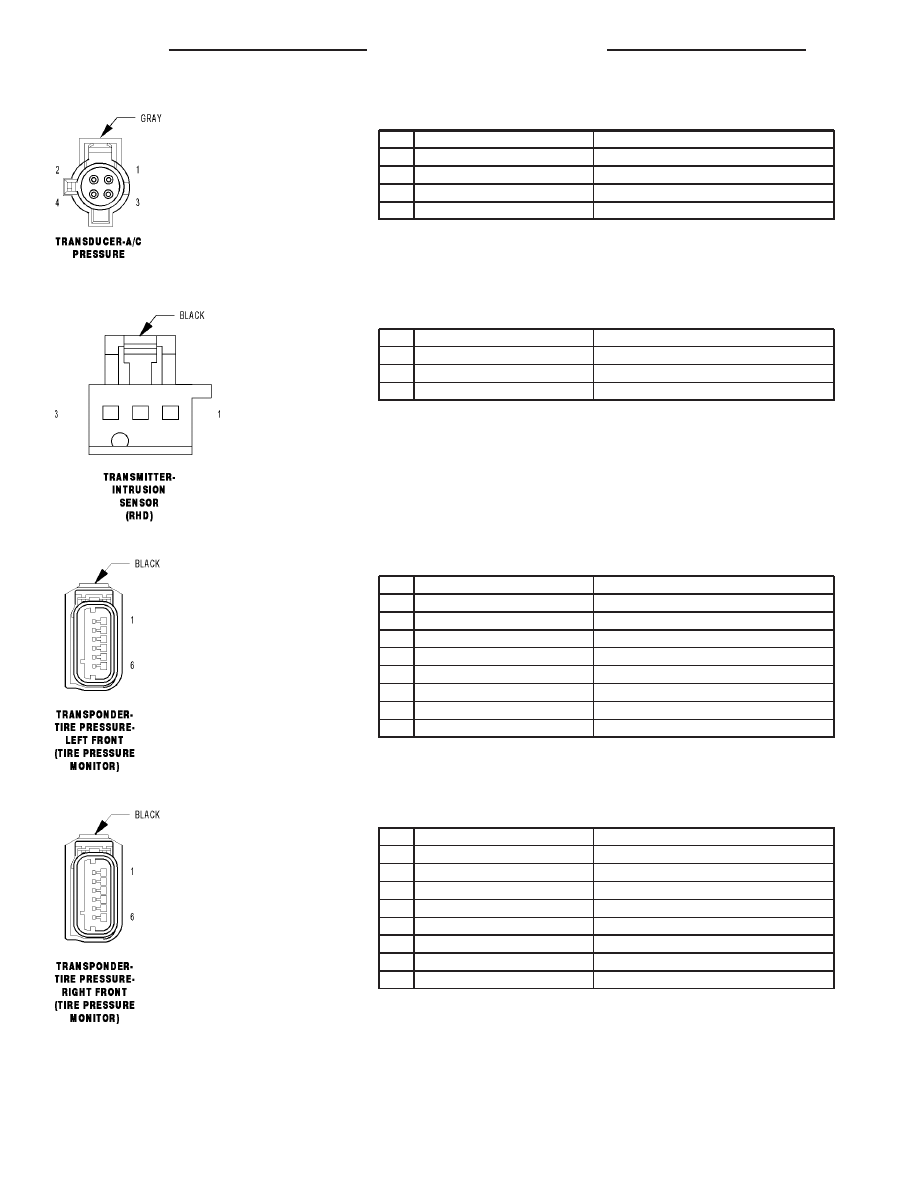

TRANSDUCER-A/C PRESSURE - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

2

F891 20PK/GY

5 VOLT SUPPLY

3

C18 20LB/BR

A/C PRESSURE TRANSDUCER SIGNAL

4

-

-

TRANSMITTER-INTRUSION SENSOR (RHD) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

A645 20RD/VT

INTRUSION TRANSMITTER SENSOR SIGNAL

2

-

-

3

G945 20VT/DG

INTRUSION TRANSMITTER SENSOR GROUND

TRANSPONDER-TIRE PRESSURE-LEFT FRONT (TIRE PRESSURE MONITOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F500 20DG/PK

FUSED RUN RELAY OUTPUT

2

D508 20WT/GY

TIRE PRESSURE BUS

3

Z902 20BK/BR (LX48)

GROUND

3

Z902 20BK/LB (LX49)

GROUND

4

Z902 20BK/BR (LX48)

GROUND

4

Z902 20BK/LB (LX49)

GROUND

5

-

-

6

-

-

TRANSPONDER-TIRE PRESSURE-RIGHT FRONT (TIRE PRESSURE MONITOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F500 20DG/PK

FUSED RUN RELAY OUTPUT

2

D508 20WT/GY

TIRE PRESSURE BUS

3

Z901 20BK/TN (LX48)

GROUND

3

Z901 20BK/DG (LX49)

GROUND

4

-

-

5

Z901 20BK/TN (LX48)

GROUND

5

Z901 20BK/DG (LX49)

GROUND

6

-

-

8W - 80 - 158

8W-80 CONNECTOR PIN-OUTS

LX

TRANSPONDER-TIRE PRESSURE-RIGHT REAR (TIRE PRESSURE MONITOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F500 20DG/PK

FUSED RUN RELAY OUTPUT

2

D508 20WT/GY

TIRE PRESSURE BUS

3

Z911 20BK/WT

GROUND

4

-

-

5

-

-

6

Z911 20BK/WT

GROUND

VALVE-EGR (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K34 20GY/YL

EGR SOLENOID CONTROL

2

K343 18RD/DG

FUSED ASD RELAY OUTPUT 2

3

Z904 18BR

GROUND

4

-

-

VALVE-EGR AIR FLOW CONTROL (DIESEL) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

K315 20GY/PK

EGR AIR FLOW CONTROL VALVE MOTOR (-)

2

K390 20DG/PK

EGR AIR FLOW CONTROL VALVE POSITION SENSOR
RETURN

3

K313 20DG/GY

EGR AIR FLOW CONTROL VALVE POSITION SENSOR
SUPPLY

4

K314 20GY/RD

EGR AIR FLOW CONTROL VALVE MOTOR (+)

5

-

-

6

K312 20GY/OR

EGR AIR FLOW CONTROL VALVE POSITION SENSOR
SIGNAL

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 159
