Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 966





SWITCH-SEAT-DRIVER (EXCEPT MEMORY) - BLACK 11 WAY

CAV

CIRCUIT

FUNCTION

1

P41 18LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

2

-

-

3

P43 18LG/VT

DRIVER SEAT RECLINER UP DRIVER

4

P17 16LG/DG

DRIVER SEAT HORIZONTAL REARWARD DRIVER

5

P21 18LG/TN

DRIVER SEAT FRONT RISER DOWN DRIVER

6

A110 16OR/RD

FUSED B(+)

7

Z912 16BK/OR

GROUND

8

P15 16LG/WT

DRIVER SEAT HORIZONTAL FORWARD DRIVER

9

P19 18LG/LB

DRIVER SEAT FRONT RISER UP DRIVER

10

P13 18LG/OR

DRIVER SEAT REAR RISER DOWN DRIVER

11

P11 18LG/YL

DRIVER SEAT REAR RISER UP DRIVER

SWITCH-SEAT-DRIVER (MEMORY) - GRAY 11 WAY

CAV

CIRCUIT

FUNCTION

1

P599 20LG/TN

DRIVER SEAT SWITCH MUX RETURN

2

-

-

3

-

-

4

P239 20LG/WT

DRIVER SEAT SWITCH REAR VERTICAL/HORIZONTAL
SWITCH MUX

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

P9 20LG/OR

DRIVER SEAT SWITCH SUPPLY

11

P339 20LG/DB

DRIVER SEAT SWITCH FRONT VERTICAL/RECLINER
SWITCH MUX

SWITCH-SEAT-PASSENGER - BLACK 11 WAY

CAV

CIRCUIT

FUNCTION

1

P42 18LG/GY (RHD)

PASSENGER SEAT RECLINER DOWN DRIVER

2

-

-

3

P44 18LG/VT (RHD)

PASSENGER SEAT RECLINER UP DRIVER

4

P16 16LG/WT (LHD)

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

4

P16 16LG/DG (RHD)

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

5

P20 18LG/LB (LHD)

PASSENGER SEAT FRONT RISER DOWN DRIVER

5

P20 18LG/TN (RHD)

PASSENGER SEAT FRONT RISER DOWN DRIVER

6

A916 14RD (LHD)

FUSED B(+)

6

A916 16OR/RD (RHD)

FUSED B(+)

7

Z911 14BK/WT (LHD)

GROUND

7

Z911 16BK/OR (RHD)

GROUND

8

P14 16LG/OR (LHD)

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

8

P14 16LG/WT (RHD)

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

9

P18 18LG/OR (LHD)

PASSENGER SEAT FRONT RISER UP DRIVER

9

P18 18LG/LB (RHD)

PASSENGER SEAT FRONT RISER UP DRIVER

10

P12 18LG/YL (LHD)

PASSENGER SEAT REAR RISER DOWN DRIVER

10

P12 18LG/OR (RHD)

PASSENGER SEAT REAR RISER DOWN DRIVER

11

P10 18LG/TN (LHD)

PASSENGER SEAT REAR RISER UP DRIVER

11

P10 18LG/YL (RHD)

PASSENGER SEAT REAR RISER UP DRIVER

8W - 80 - 154

8W-80 CONNECTOR PIN-OUTS

LX

SWITCH-SECURITY HOOD (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20VT/LB

HOOD AJAR SWITCH SENSE

2

Z904 20BK/BR

GROUND

SWITCH-STEERING-LEFT (PREMIUM) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G907 20VT

EVIC/NAV MUX RETURN

2

D503 20WT/OR

LIN LIGHTING

3

G106 20VT/OR

EVIC MUX SIGNAL 1

4

G206 20VT/OR

EVIC MUX SIGNAL 2

SWITCH-STEERING-RIGHT (PREMIUM) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

D503 20WT/OR

LIN LIGHTING

2

X903 20GY/LG

HORN SWITCH RETURN

3

G106 20VT/OR

EVIC MUX SIGNAL 1

4

G206 20VT/OR

EVIC MUX SIGNAL 2

5

D500 20WT

LIN BUS

6

D502 20WT/OR

LIN SLAVE FEED

7

X3 20DG/VT

HORN SWITCH SIGNAL

8

D501 20WT/LG

LIN SLAVE RETURN

9

G907 20VT

EVIC/NAV MUX RETURN

10

-

-

SWITCH-STOP LAMP - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

2

Z912 20BK/OR

GROUND

3

B16 20LB/DG

BRAKE SWITCH NO. 2 SIGNAL

4

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

B29 20DG/WT

BRAKE SWITCH SIGNAL

6

A103 20PK/DB

FUSED B(+)

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 155

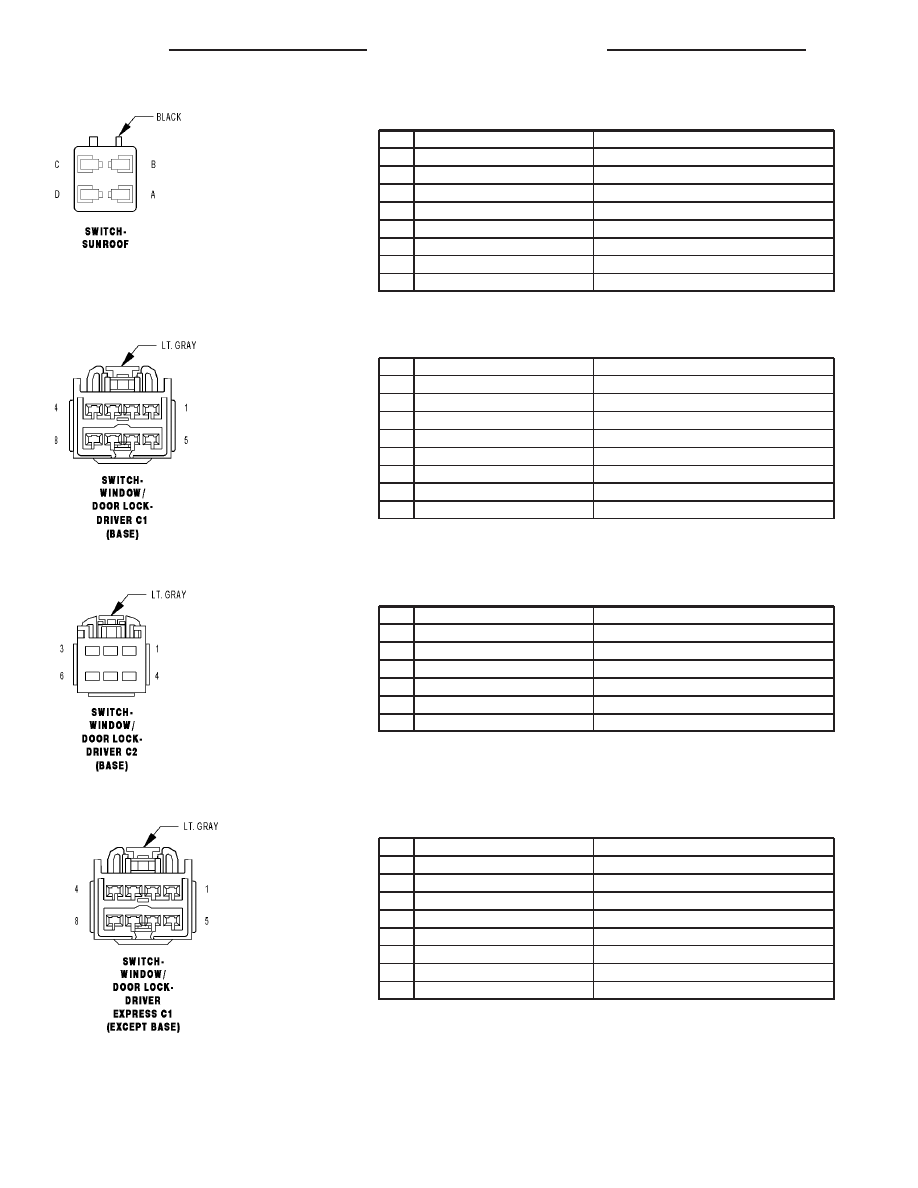

SWITCH-SUNROOF - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

Q4 20OR/YL (LHD)

SUNROOF VENT SWITCH SENSE

A

Q4 22OR/YL (RHD)

SUNROOF VENT SWITCH SENSE

B

Q6 20OR/LG (LHD)

SUNROOF SWITCH SUPPLY

B

Q6 22OR/LG (RHD)

SUNROOF SWITCH SUPPLY

C

Q5 20OR/LB (LHD)

SUNROOF CLOSE SWITCH SENSE

C

Q5 22OR/LB (RHD)

SUNROOF CLOSE SWITCH SENSE

D

Q3 20OR/TN (LHD)

SUNROOF OPEN SWITCH SENSE

D

Q3 22OR/TN (RHD)

SUNROOF OPEN SWITCH SENSE

SWITCH-WINDOW/DOOR LOCK-DRIVER C1 (BASE) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F881 14PK

FUSED ACCESSORY DELAY RELAY OUTPUT

3

G167 20VT/LB

DRIVER DOOR LOCK SWITCH RETURN

4

Z912 14BK/OR

GROUND

5

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

6

Q21 16OR/WT

DRIVER WINDOW DRIVER (DOWN)

7

Q11 16OR/LG

DRIVER WINDOW DRIVER (UP)

8

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

SWITCH-WINDOW/DOOR LOCK-DRIVER C2 (BASE) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q411 14OR/WT

MASTER WINDOW SWITCH LEFT REAR (UP)

2

Q412 14OR/LB

MASTER WINDOW SWITCH RIGHT REAR (UP)

3

Q612 14OR/DB

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

4

Q611 14OR/GY

MASTER WINDOW SWITCH LEFT REAR (DOWN)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

SWITCH-WINDOW/DOOR LOCK-DRIVER EXPRESS C1 (EXCEPT BASE) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

F881 14PK

FUSED ACCESSORY DELAY RELAY OUTPUT

2

Q611 14OR/GY

MASTER WINDOW SWITCH LEFT REAR (DOWN)

3

Q411 14OR/WT

MASTER WINDOW SWITCH LEFT REAR (UP)

4

Q612 14OR/DB

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

5

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

6

Z912 18BK/OR

GROUND

7

-

-

8

Q412 14OR/LB

MASTER WINDOW SWITCH RIGHT REAR (UP)

8W - 80 - 156

8W-80 CONNECTOR PIN-OUTS

LX

SWITCH-WINDOW/DOOR LOCK-DRIVER EXPRESS C2 (EXCEPT BASE) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q221 20GY/OR

DRIVER WINDOW DRIVER EXPRESS SWITCH MUX

2

Q222 20OR/GY

PASSENGER WINDOW DRIVER EXPRESS SWITCH
MUX

3

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

4

Z421 20BK/BR

DRIVER EXPRESS SWITCH RETURN

5

G167 20VT/LB

DRIVER DOOR LOCK SWITCH RETURN

6

-

-

SWITCH-WINDOW/DOOR LOCK-PASSENGER (BASE) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

2

Q22 16OR/VT

PASSENGER WINDOW DRIVER (DOWN)

3

Q12 16OR/BR

PASSENGER WINDOW DRIVER (UP)

4

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

5

F881 14PK

FUSED ACCESSORY DELAY RELAY OUTPUT

6

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

7

P37 20LG/TN

PASSENGER DOOR LOCK SWITCH RETURN

8

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

SWITCH-WINDOW/DOOR LOCK-PASSENGER EXPRESS (EXCEPT BASE) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

E34 20OR/TN

PASSENGER WINDOW EXPRESS SWITCH ILLUMINA-
TION DRIVER

2

Q336 20OR/GY

PASSENGER WINDOW EXPRESS SWITCH MUX

3

Q936 20OR/LG

PASSENGER WINDOW EXPRESS SWITCH RETURN

4

P37 20LG/TN

PASSENGER DOOR LOCK SWITCH RETURN

5

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

6

F880 20PK/DG

FUSED ACCESSORY DELAY RELAY OUTPUT

THROTTLE BODY (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K22 18BR/OR

TP SENSOR NO. 1 SIGNAL

2

F855 18PK/YL

5 VOLT SUPPLY

3

K124 18DB/GY

ETC MOTOR (+)

4

K122 18BR/DG

TP SENSOR NO. 2 SIGNAL

5

K126 18DB/LG

ETC MOTOR (-)

6

K922 18BR/DB

TP SENSOR RETURN

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 157
