Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 945

LAMP-BACKUP-RIGHT (LX49) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z914 20BK

GROUND

2

L1 20VT/RD

BACKUP LAMP FEED

LAMP-CARGO (LX48 CHRYSLER) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20VT/OR

DECKLID/LIFTGATE AJAR SWITCH SENSE

2

A117 20RD/DG

FUSED B(+) (I.O.D.)

LAMP-CARGO (LX48 DODGE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20VT/OR

DECKLID/LIFTGATE AJAR SWITCH SENSE

2

A117 20RD/DG

FUSED B(+) (I.O.D.)

LAMP-CARGO (LX49) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z914 20BK/GY

GROUND

2

-

-

3

M24 20YL/WT

COURTESY LAMPS DRIVER

LAMP-CENTER HIGH MOUNTED STOP (LX48 CHRYSLER) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z911 20BK/WT

GROUND

2

L53 20DG/WT (MK25)

STOP LAMP INHIBIT RELAY OUTPUT

2

B29 20DG/WT (MK25E)

BRAKE SWITCH SIGNAL

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

LX

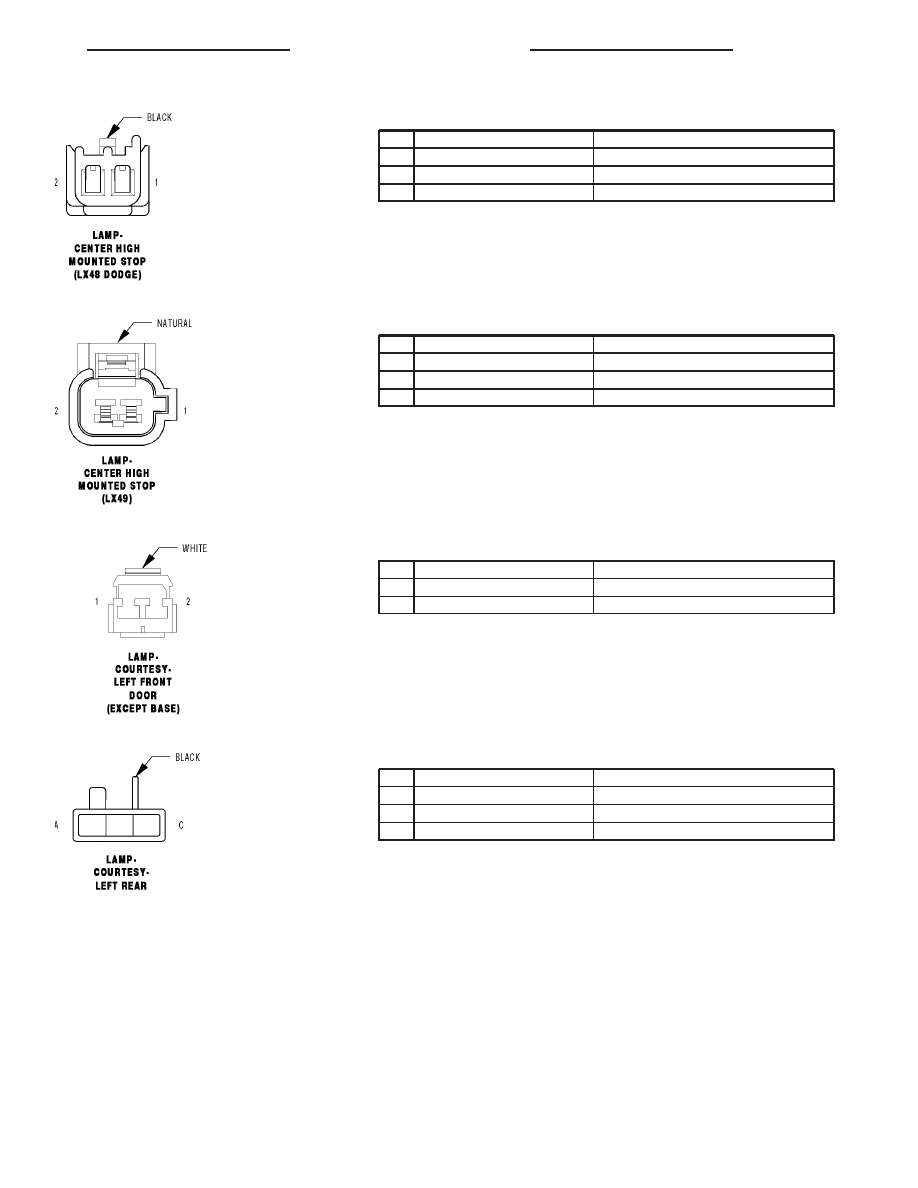

LAMP-CENTER HIGH MOUNTED STOP (LX48 DODGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z911 20BK/WT

GROUND

2

L53 20DG/WT (MK25)

STOP LAMP INHIBIT RELAY OUTPUT

2

B29 20DG/WT (MK25E)

BRAKE SWITCH SIGNAL

LAMP-CENTER HIGH MOUNTED STOP (LX49) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z911 20BK/WT

GROUND

2

L53 20DG/WT (MK25)

STOP LAMP INHIBIT RELAY OUTPUT

2

B29 20DG/WT (MK25E)

BRAKE SWITCH SIGNAL

LAMP-COURTESY-LEFT FRONT DOOR (EXCEPT BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M24 20YL/WT

COURTESY LAMPS DRIVER

2

Z912 20BK/OR

GROUND

LAMP-COURTESY-LEFT REAR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

M24 20YL/WT

COURTESY LAMPS DRIVER

B

Z909 20BK/LG

GROUND

C

M27 20YL/LB

READING/RAIL LAMPS DRIVER

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71

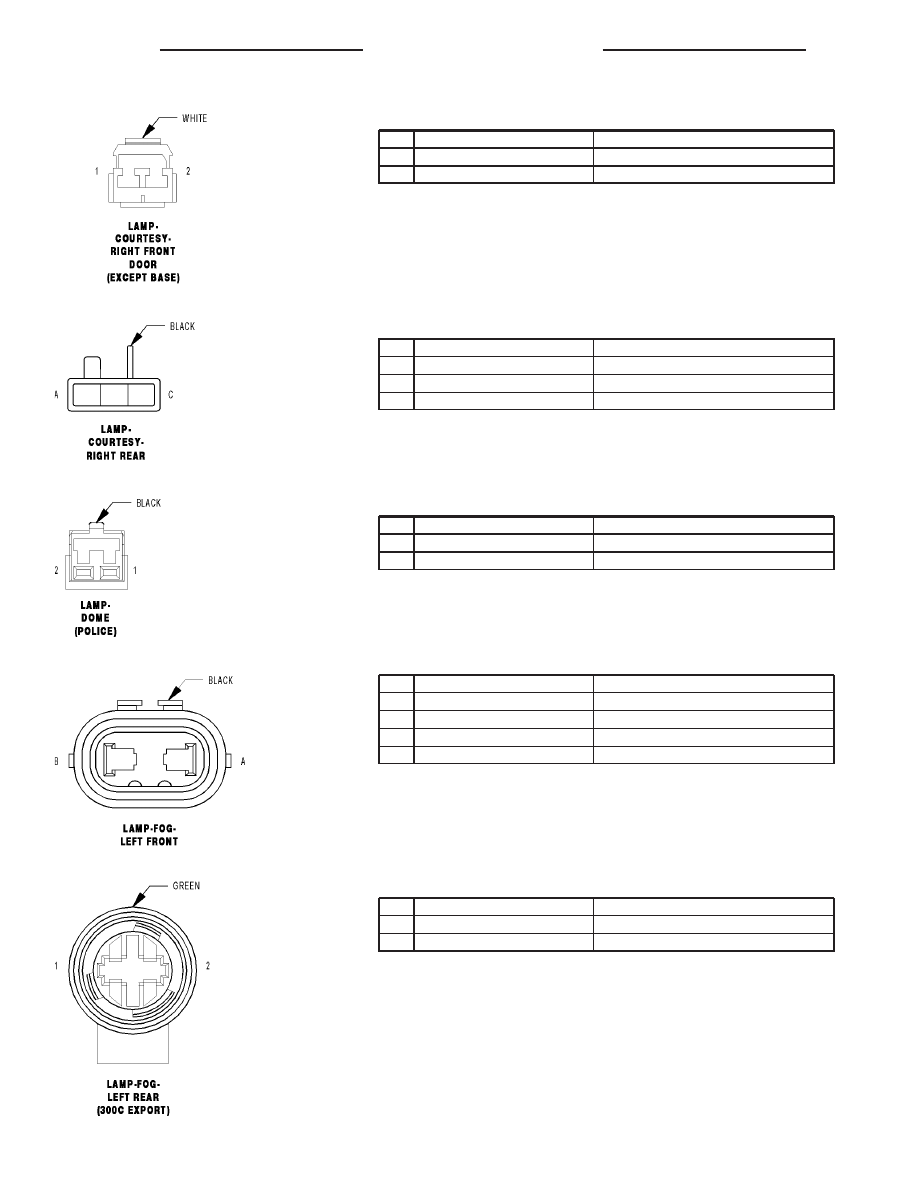

LAMP-COURTESY-RIGHT FRONT DOOR (EXCEPT BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M24 20YL/WT

COURTESY LAMPS DRIVER

2

Z911 20BK/WT

GROUND

LAMP-COURTESY-RIGHT REAR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

M24 20YL/WT

COURTESY LAMPS DRIVER

B

Z909 20BK/LG

GROUND

C

M27 20YL/LB

READING/RAIL LAMPS DRIVER

LAMP-DOME (POLICE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A932 18RD

FUSED B(+)

2

Z909 18BK/LG

GROUND

LAMP-FOG-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 20WT/YL (LX48 EXCEPT BASE)

FRONT FOG LAMP RELAY OUTPUT

A

L89 18WT/YL (LX49)

FRONT FOG LAMP RELAY OUTPUT

B

Z902 20BK/BR (LX48 EXCEPT BASE)

GROUND

B

Z902 18BK/LB (LX49)

GROUND

LAMP-FOG-LEFT REAR (300C EXPORT) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z914 18BK/GY

GROUND

2

L90 18WT/OR

REAR FOG LAMP RELAY OUTPUT

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

LX

LAMP-FOG-LEFT REAR (LX49 EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L90 20WT/OR

REAR FOG LAMP RELAY OUTPUT

2

Z914 20BK/BR

GROUND

LAMP-FOG-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 20WT/YL (LX48 EXCEPT BASE)

FRONT FOG LAMP RELAY OUTPUT

A

L89 18WT/YL (LX49)

FRONT FOG LAMP RELAY OUTPUT

B

Z901 20BK/TN (LX48 EXCEPT BASE)

GROUND

B

Z901 18BK/DG (LX49)

GROUND

LAMP-FOG-RIGHT REAR (300C EXPORT) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z914 18BK/GY

GROUND

2

L90 18WT/OR

REAR FOG LAMP RELAY OUTPUT

LAMP-FOG-RIGHT REAR (LX49 EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L90 20WT/OR

REAR FOG LAMP RELAY OUTPUT

2

Z914 20BK/BR

GROUND

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73
