Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 930





AMPLIFIER-ANTENNA-BACKLITE C4 - 1 WAY

CAV

CIRCUIT

FUNCTION

1

C215 14LB

ELECTRIC HEATED BACKLITE DRIVER

AMPLIFIER-RADIO C1 (MIDLINE II/HIGHLINE) - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

X201 18GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

X202 18DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

3

X303 18DG/TN

AMPLIFIED LEFT REAR SPEAKER (+)

4

X304 18DG/BR

AMPLIFIED RIGHT REAR SPEAKER (+)

5

X300 18GY/BR

AMPLIFIED SUBWOOFER 1 (+)

6

-

-

7

X291 18GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

8

X292 18DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

9

X393 18DG/GY

AMPLIFIED LEFT REAR SPEAKER (-)

10

-

-

11

-

-

12

X394 18YL/GY

AMPLIFIED RIGHT REAR SPEAKER (-)

13

X390 18DG/BR

AMPLIFIED SUBWOOFER 1 (-)

14

-

-

AMPLIFIER-RADIO C2 (MIDLINE II/HIGHLINE) - WHITE 20 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

AMPLIFIED LEFT I/P SPEAKER (+)

2

X208 18GY/DG

AMPLIFIED RIGHT I/P SPEAKER (+)

3

X200 18GY/BR (HIGHLINE)

AMPLIFIED CENTER I/P SPEAKER (+)

4

X13 16DG/GY

FUSED B(+) (I.O.D.)

5

-

-

6

D55 20WT/OR

CAN B BUS (+)

7

X51 18DG/DB

RADIO LEFT AUDIO (+)

8

X52 18GY/DB

RADIO RIGHT AUDIO (+)

9

Z910 16BK/TN

GROUND

10

X299 18GY/YL

AMPLIFIED LEFT I/P SPEAKER (-)

11

X298 18GY/LG

AMPLIFIED RIGHT I/P SPEAKER (-)

12

X290 18GY/OR (HIGHLINE)

AMPLIFIED CENTER I/P SPEAKER (-)

13

X13 16DG/GY

FUSED B(+) (I.O.D.)

14

-

-

15

-

-

16

-

-

17

D54 20WT

CAN B BUS (-)

18

X57 18DG/OR

RADIO LEFT AUDIO (-)

19

X58 18GY/OR

RADIO RIGHT AUDIO (-)

20

Z910 16BK/TN

GROUND

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

LX

AMPLIFIER-SUBWOOFER (SRT8 EXCEPT EXPORT) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A139 16RD/YL

FUSED B(+)

2

X300 18GY/BR

AMPLIFIED SUBWOOFER 1 (+)

3

X390 18DG/BR

AMPLIFIED SUBWOOFER 1 (-)

4

X30 18DG/YL

SUBWOOFER 1 (+)

5

X31 18GY/TN

SUBWOOFER 1 (-)

6

Z912 16BK/OR

GROUND

ANTENNA CABLE-SATELLITE RADIO NO. 1 - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

1

D106 6WT/LG

SATELLITE ANTENNA SIGNAL 1

2

D126 WT/TN

SATELLITE ANTENNA SHIELD 1

ANTENNA CABLE-SATELLITE RADIO NO. 2 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

D109 6WT/OR

SATELLITE ANTENNA SIGNAL 2

2

D129 WT/YL

SATELLITE ANTENNA SHIELD 2

ANTENNA-GLOBAL POSITIONING SYSTEM (NAVIGATION) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

D8 6WT/LB

GPS ANTENNA SIGNAL

2

D108 LB/WT

GPS ANTENNA SHIELD

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

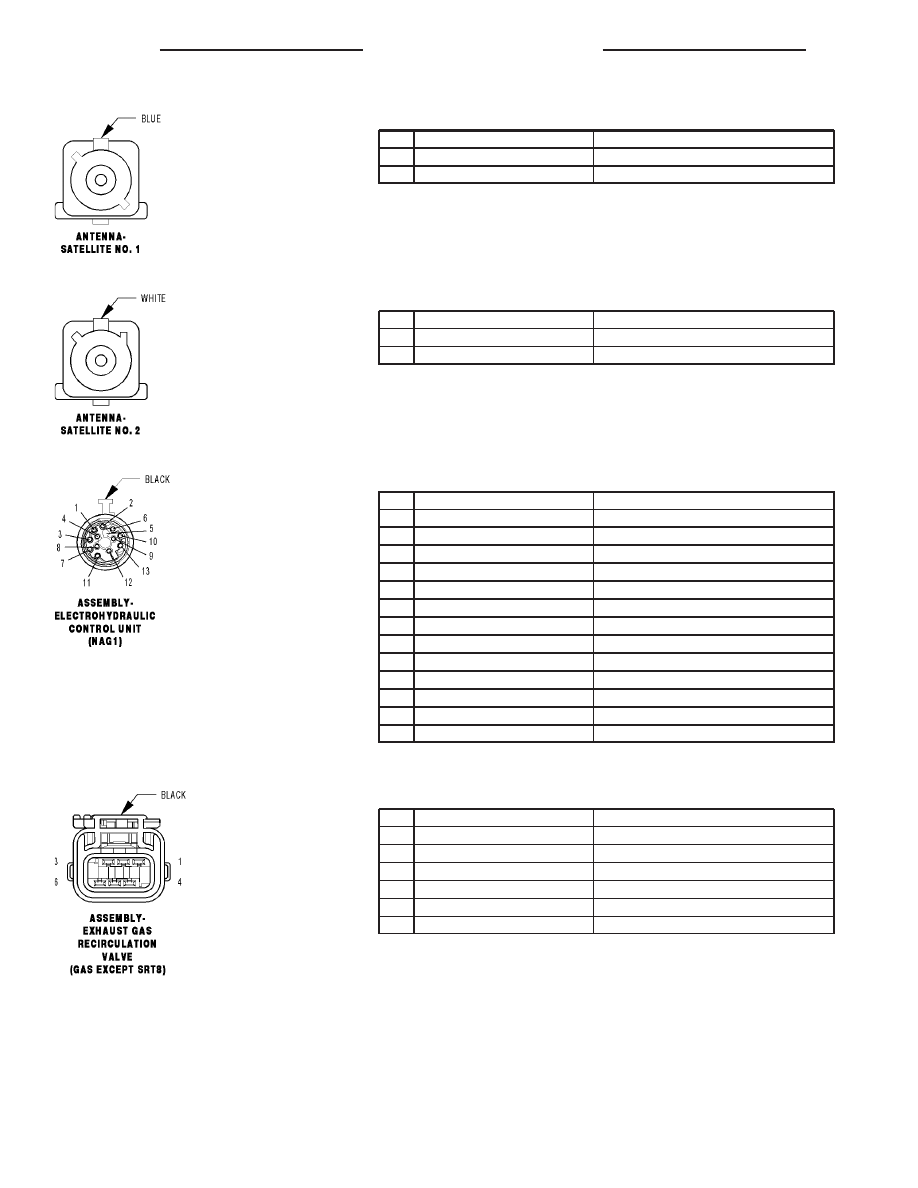

ANTENNA-SATELLITE NO. 1 - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

1

D106 WT/LG

SATELLITE ANTENNA SIGNAL 1

2

D126 WT/TN

SATELLITE ANTENNA SHIELD 1

ANTENNA-SATELLITE NO. 2 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

D109 WT/OR

SATELLITE ANTENNA SIGNAL 2

2

D129 WT/YL

SATELLITE ANTENNA SHIELD 2

ASSEMBLY-ELECTROHYDRAULIC CONTROL UNIT (NAG1) - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

T71 20YL/OR

INPUT SPEED SENSOR 2 (N3) SIGNAL

2

T76 20YL/TN

MODULATION PRESSURE SOLENOID CONTROL

3

T70 20YL

INPUT SPEED SENSOR 1 (N2) SIGNAL

4

T54 20DG/OR

TEMPERATURE SENSOR-P/N SWITCH SIGNAL

5

-

-

6

T78 20YL

SOLENOID SUPPLY VOLTAGE

7

T72 20YL/DB

SENSOR SUPPLY VOLTAGE

8

T74 20YL/LG

2-3 SOLENOID CONTROL

9

T73 20YL/GY

3-4 SOLENOID CONTROL

10

T77 20YL/BR

SHIFT PRESSURE SOLENOID CONTROL

11

T75 20YL/LB

TCC SOLENOID CONTROL

12

T13 20DG/VT

SENSOR GROUND

13

T60 20YL/GY

1-2/4-5 SOLENOID CONTROL

ASSEMBLY-EXHAUST GAS RECIRCULATION VALVE (GAS EXCEPT SRT8) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 20DB/LG

EGR SIGNAL

2

F856 20YL/PK

5 VOLT SUPPLY

3

K900 20DB/DG

SENSOR GROUND

4

Z904 20BK/BR

GROUND

5

-

-

6

K35 20DB/VT

EGR SOL CONTROL

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

LX

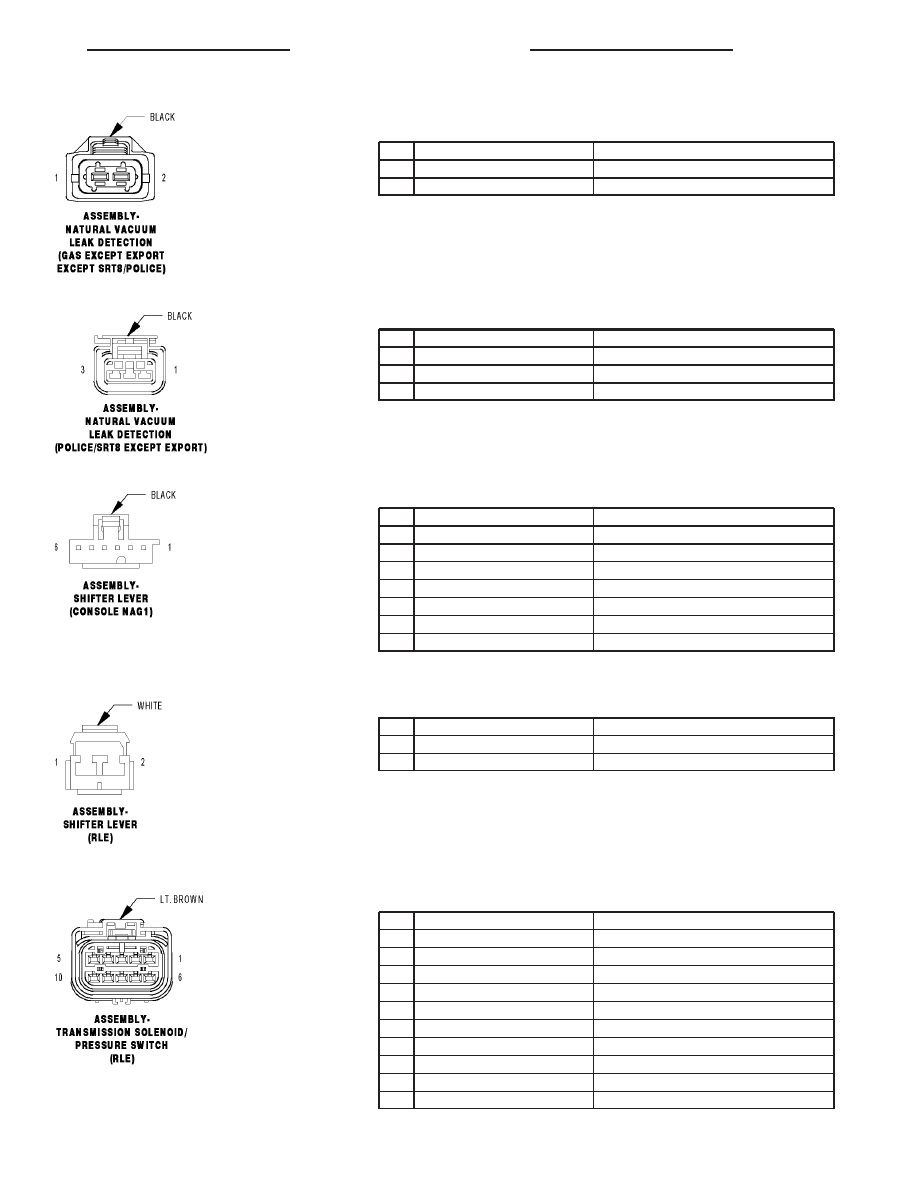

ASSEMBLY-NATURAL VACUUM LEAK DETECTION (GAS EXCEPT EXPORT EXCEPT SRT8/POLICE) -

BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z914 20BK/GY

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

ASSEMBLY-NATURAL VACUUM LEAK DETECTION (POLICE/SRT8 EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z914 20BK/GY

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/GY

NVLD SOL CONTROL

ASSEMBLY-SHIFTER LEVER (CONSOLE NAG1) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F902 20PK

IGNITION UNLOCK-RUN-START

2

Z911 20BK/WT (EXCEPT SRT8)

GROUND

2

Z912 20BK/OR (SRT8)

GROUND

3

B29 20DG/WT

BRAKE SWITCH SIGNAL

4

-

-

5

D65 20WT/LG

CAN C BUS (+)

6

D64 20WT/LB

CAN C BUS (-)

ASSEMBLY-SHIFTER LEVER (RLE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z911 20BK/WT

GROUND

2

B29 20DG/WT

BRAKE SWITCH SIGNAL

ASSEMBLY-TRANSMISSION SOLENOID/PRESSURE SWITCH (RLE) - LT. BROWN 10 WAY

CAV

CIRCUIT

FUNCTION

1

T60 20YL/GY

OD SOLENOID CONTROL

2

T59 20YL/LB

UD SOLENOID CONTROL

3

T16 16YL/OR

TRANSMISSION CONTROL OUTPUT

4

T19 20YL/DB

2-4 SOLENOID CONTROL

5

T47 20YL/DG

2-4 PRESSURE SWITCH SENSE

6

T9 20DG/TN

OD PRESSURE SWITCH SENSE

7

T20 20DG/WT

L/R SOLENOID CONTROL

8

-

-

9

-

-

10

T50 20YL/TN

L/R PRESSURE SWITCH SENSE

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13
