Component

Page

Solenoid-Manifold Tuning Valve (2.7L/

3.5L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-143

Solenoid-Multi Displacement System Cyl 1 (5.7L

MDS) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-144

Solenoid-Multi Displacement System Cyl 4 (5.7L

MDS) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-144

Solenoid-Multi Displacement System Cyl 6 (5.7L

MDS) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-144

Solenoid-Multi Displacement System Cyl 7 (5.7L

MDS) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-144

Solenoid-Proportional Purge (Gas) . . . . . 8W-80-145
Solenoid-Short Runner Valve (3.5L) . . . . 8W-80-145
Speaker-Instrument Panel-Center

(Highline) . . . . . . . . . . . . . . . . . . . . . . 8W-80-145

Speaker-Instrument Panel-Left . . . . . . . 8W-80-145
Speaker-Instrument Panel-Right . . . . . . 8W-80-146
Speaker-Left Front Door . . . . . . . . . . . . . 8W-80-146
Speaker-Left Rear . . . . . . . . . . . . . . . . . . 8W-80-146
Speaker-Right Front Door . . . . . . . . . . . 8W-80-146
Speaker-Right Rear . . . . . . . . . . . . . . . . 8W-80-146
Speaker-Subwoofer (Highline Except

SRT8) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-147

Speaker-Subwoofer (SRT8 Except

Export) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-147

Starter (2.7L/3.5L/5.7L AWD) . . . . . . . . . 8W-80-147
Starter (5.7L RWD/SRT8) . . . . . . . . . . . . 8W-80-147
Starter (Diesel) . . . . . . . . . . . . . . . . . . . . 8W-80-147
Starter-Fusible Link-Eyelet (Except 5.7L RWD/

SRT8) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-148

Starter-Fusible Link-Eyelet (5.7L RWD/

SRT8) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-148

Starter-Post-Pass Through-Eyelet (Except 5.7L

RWD/SRT8) . . . . . . . . . . . . . . . . . . . . 8W-80-148

Starter-Post-Pass Through-Eyelet (5.7L RWD/

SRT8) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-148

Switch-Adjustable Pedals (LHD) . . . . . . . 8W-80-149
Switch-Autostick (Column NAG1) . . . . . . 8W-80-149
Switch-Bank . . . . . . . . . . . . . . . . . . . . . . 8W-80-149
Switch-Decklid Release (LX48) . . . . . . . . 8W-80-149
Switch-Headlamp . . . . . . . . . . . . . . . . . . 8W-80-150
Switch-Heated Seat-Left . . . . . . . . . . . . . 8W-80-150
Switch-Heated Seat-Right . . . . . . . . . . . . 8W-80-150
Switch-Horn . . . . . . . . . . . . . . . . . . . . . . 8W-80-150
Switch-Ignition C1 . . . . . . . . . . . . . . . . . 8W-80-151

Component

Page

Switch-Ignition C2 (RHD) . . . . . . . . . . . . 8W-80-151
Switch-Liftgate Release (LX49) . . . . . . . . 8W-80-151
Switch-Memory Set . . . . . . . . . . . . . . . . . 8W-80-151
Switch-Mirror . . . . . . . . . . . . . . . . . . . . . 8W-80-152
Switch-Oil Level (Diesel) . . . . . . . . . . . . 8W-80-152
Switch-Oil Pressure (2.7L/3.5L) . . . . . . . 8W-80-152
Switch-Parking Brake . . . . . . . . . . . . . . . 8W-80-152
Switch-Power Window-Left Rear . . . . . . 8W-80-153
Switch-Power Window-Right Rear . . . . . 8W-80-153
Switch-Seat Belt-Driver . . . . . . . . . . . . . 8W-80-153
Switch-Seat Belt-Passenger (Except

Export) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-153

Switch-Seat-Driver (Except Memory) . . . 8W-80-154
Switch-Seat-Driver (Memory) . . . . . . . . . 8W-80-154
Switch-Seat-Passenger . . . . . . . . . . . . . . 8W-80-154
Switch-Security Hood (Export) . . . . . . . . 8W-80-155
Switch-Steering-Left (Premium) . . . . . . . 8W-80-155
Switch-Steering-Right (Premium) . . . . . . 8W-80-155
Switch-Stop Lamp . . . . . . . . . . . . . . . . . 8W-80-155
Switch-Sunroof . . . . . . . . . . . . . . . . . . . . 8W-80-156
Switch-Window/Door Lock-Driver C1

(Base) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-156

Switch-Window/Door Lock-Driver C2

(Base) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-156

Switch-Window/Door Lock-Driver Express C1

(Except Base) . . . . . . . . . . . . . . . . . . . 8W-80-156

Switch-Window/Door Lock-Driver Express C2

(Except Base) . . . . . . . . . . . . . . . . . . . 8W-80-157

Switch-Window/Door Lock-Passenger

(Base) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-157

Switch-Window/Door Lock-Passenger Express

(Except Base) . . . . . . . . . . . . . . . . . . . 8W-80-157

Throttle Body (Gas) . . . . . . . . . . . . . . . . 8W-80-157
Transducer-A/C Pressure . . . . . . . . . . . . 8W-80-158
Transmitter-Intrusion Sensor (RHD) . . . 8W-80-158
Transponder-Tire Pressure-Left Front (Tire

Pressure Monitor) . . . . . . . . . . . . . . . . 8W-80-158

Transponder-Tire Pressure-Right Front (Tire

Pressure Monitor) . . . . . . . . . . . . . . . . 8W-80-158

Transponder-Tire Pressure-Right Rear (Tire

Pressure Monitor) . . . . . . . . . . . . . . . . 8W-80-159

Valve-EGR (Diesel) . . . . . . . . . . . . . . . . . 8W-80-159
Valve-EGR Air Flow Control (Diesel) . . . 8W-80-159

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

LX

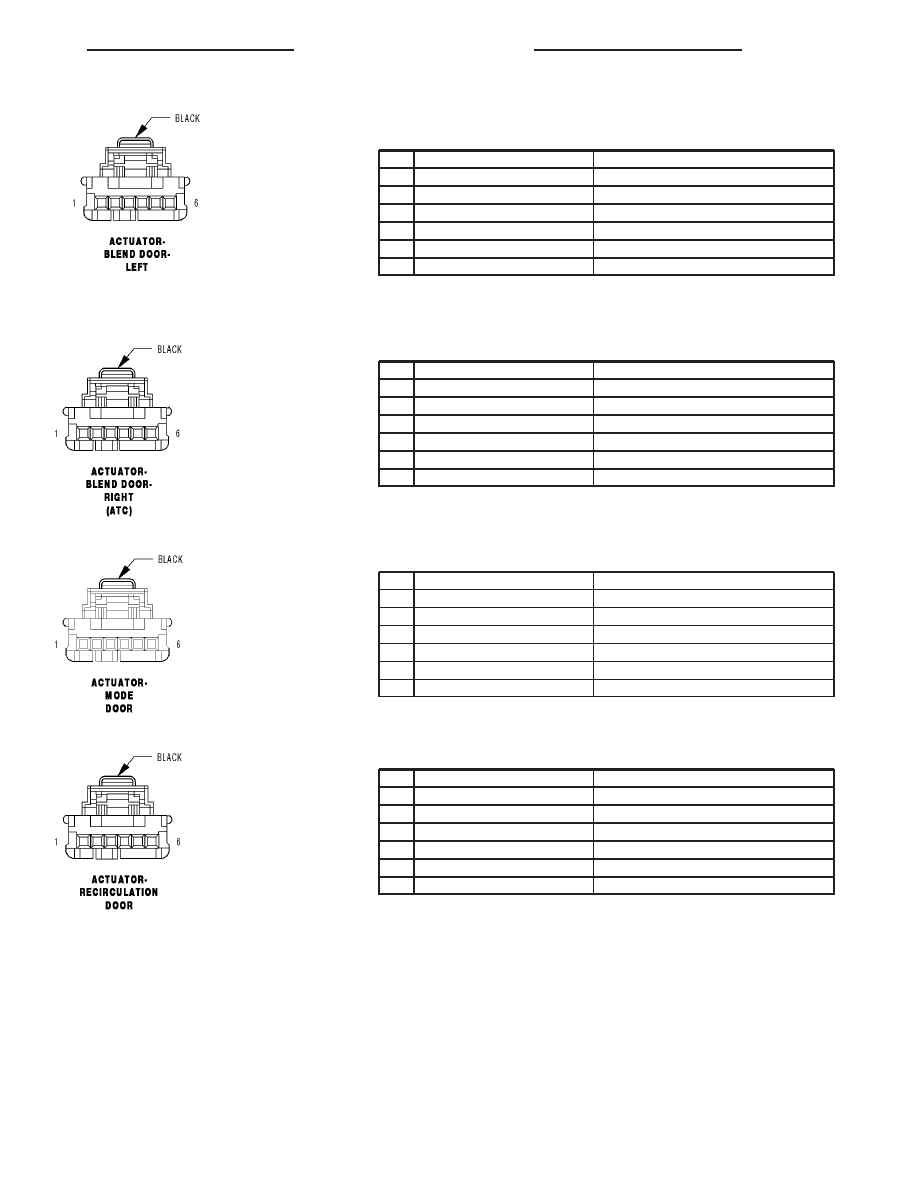

ACTUATOR-BLEND DOOR-LEFT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C55 20DB/WT

LEFT BLEND DOOR COMMON DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C255 20WT/DB

LEFT BLEND DOOR DRIVER

ACTUATOR-BLEND DOOR-RIGHT (ATC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C52 20DB/LG

RIGHT BLEND DOOR COMMON DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C252 20LG/DB

RIGHT BLEND DOOR DRIVER

ACTUATOR-MODE DOOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C66 20DB/OR

MODE DOOR COMMON DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C266 20OR/DB

MODE DOOR DRIVER

ACTUATOR-RECIRCULATION DOOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C68 20DB/YL

RECIRCULATION DOOR COMMON DRIVER

2

-

-

3

-

-

4

-

-

5

-

-

6

C268 20YL/DB

RECIRCULATION DOOR DRIVER

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

AIRBAG-DRIVER SQUIB 1 - BLACK/YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

2

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

AIRBAG-DRIVER SQUIB 2 - BROWN/YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

2

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

AIRBAG-PASSENGER SQUIB - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

3

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

4

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

AIRBAG-SIDE CURTAIN-LEFT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/WT

LEFT CURTAIN SQUIB 1 LINE 2

2

R3 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

LX

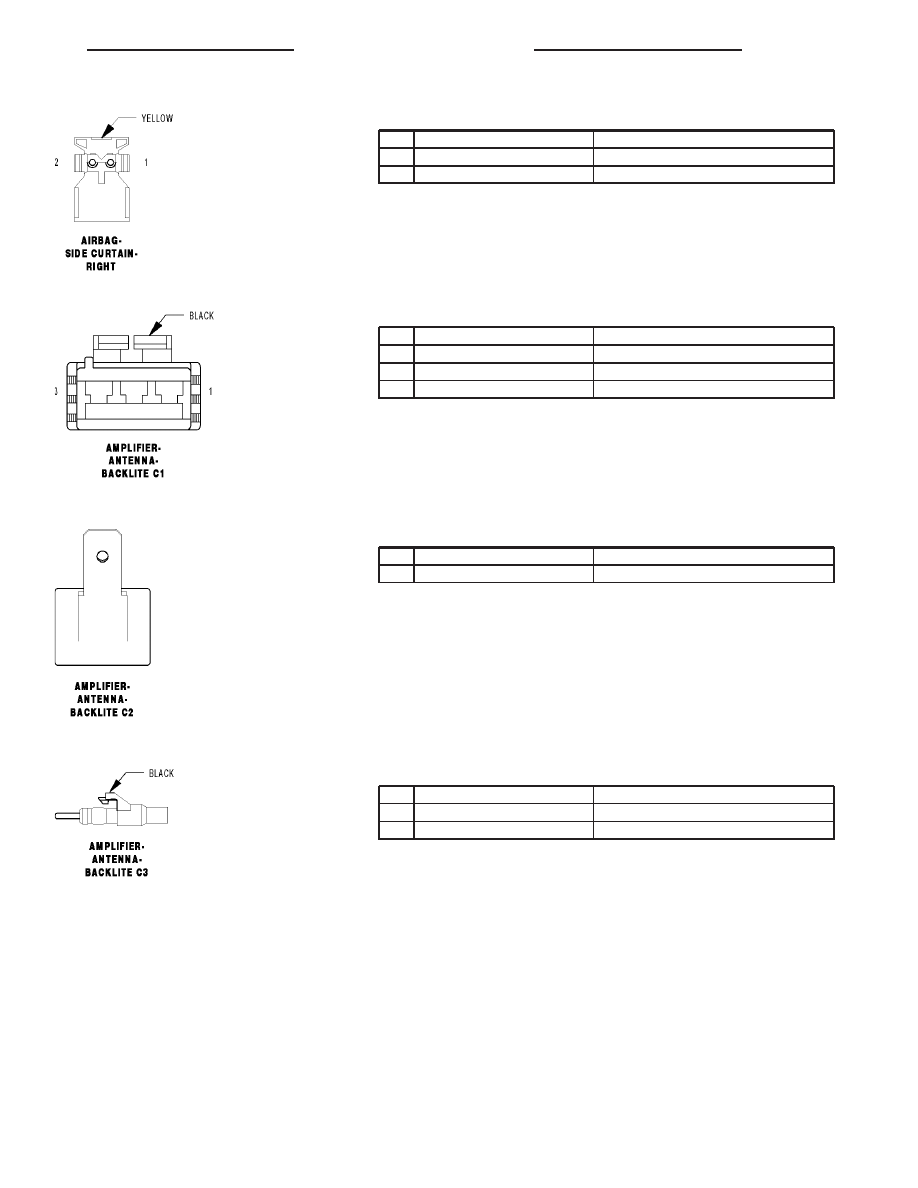

AIRBAG-SIDE CURTAIN-RIGHT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R4 20OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

2

R2 20WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

AMPLIFIER-ANTENNA-BACKLITE C1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

C15 12DB/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

2

-

-

3

F880 20PK/DG

FUSED ACCESSORY DELAY RELAY OUTPUT

AMPLIFIER-ANTENNA-BACKLITE C2 - 1 WAY

CAV

CIRCUIT

FUNCTION

1

D999 18WT/OR

ANTENNA GRID SIGNAL

AMPLIFIER-ANTENNA-BACKLITE C3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

D5 6WT/OR

ANTENNA SIGNAL

2

D931 WT/YL

ANTENNA SHIELD

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9
