B231C-REAR WIPER MOTOR CONTROL CIRCUIT HIGH

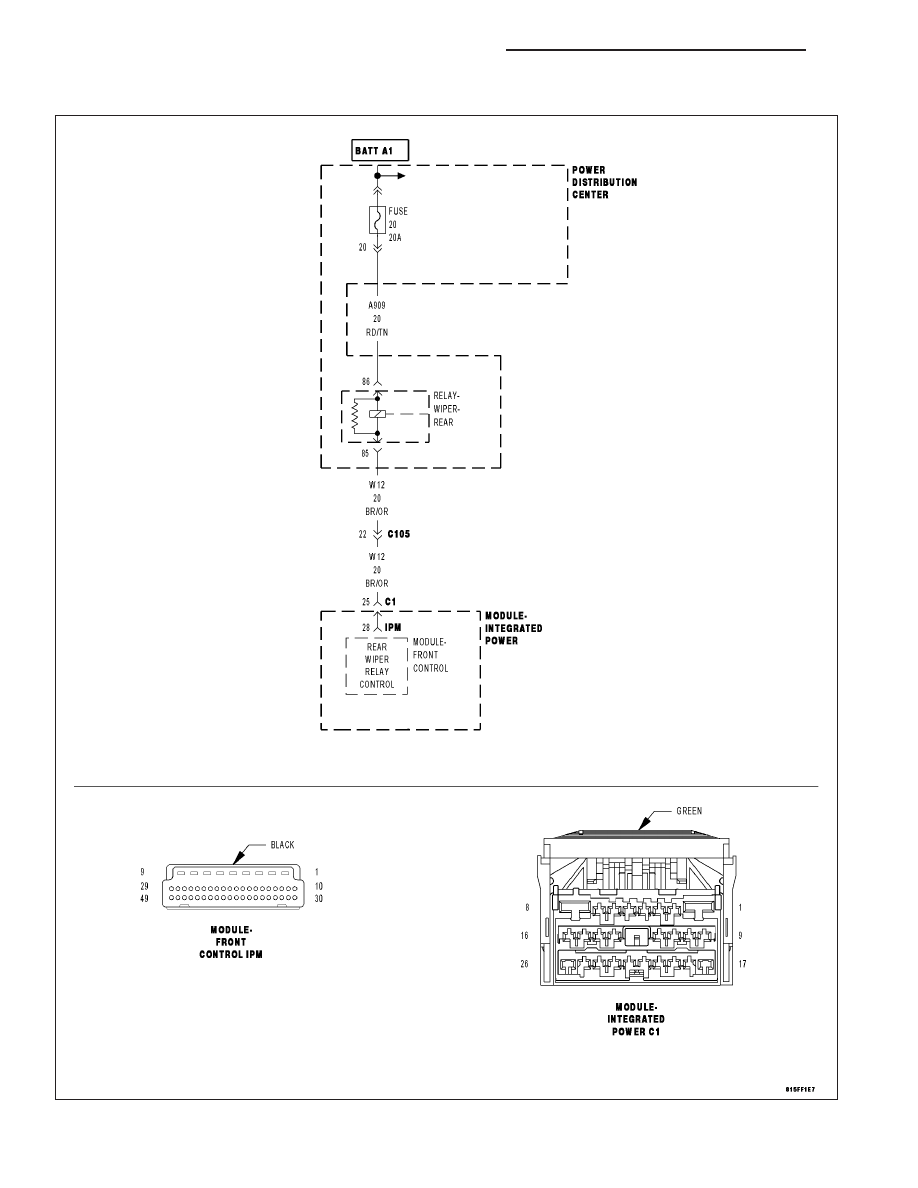

For a complete wiring diagram Refer to Section 8W.

8R - 40

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

LX

Possible Causes

REAR WIPER RELAY

INTEGRATED POWER MODULE

Diagnostic Test

1.

INTEGRATED POWER MODULE

Turn the ignition off.

Replace the Rear Wiper relay with a known good relay.

With the Scan Tool, clear all FCM DTC’s.

Turn the Rear Wipers ON then OFF.

With the Scan Tool, read the FCM DTC’s.

Does the Scan Tool read: B231C-REAR WIPER MOTOR CONTROL CIRCUIT HIGH?

Yes

>> Replace the Integrated Power Module in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

LX

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 41

B231D-REAR WIPER MOTOR CONTROL CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

8R - 42

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/low condition.

Possible Causes

INTEGRATED POWER MODULE

Diagnostic Test

1.

INTEGRATED POWER MODULE

Turn the ignition off.

Replace the Rear Wiper relay with a known good relay.

With the Scan Tool, clear all FCM DTC’s.

Turn the Wipers ON then OFF.

With the Scan Tool, read the FCM DTC’s.

Does the Scan Tool read: B231D-REAR WIPER MOTOR CONTROL CIRCUIT OPEN?

Yes

>> Replace the Integrated Power Module in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

LX

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 43
