B230D-REAR WIPER PARK SWITCH INPUT CIRCUIT LOW

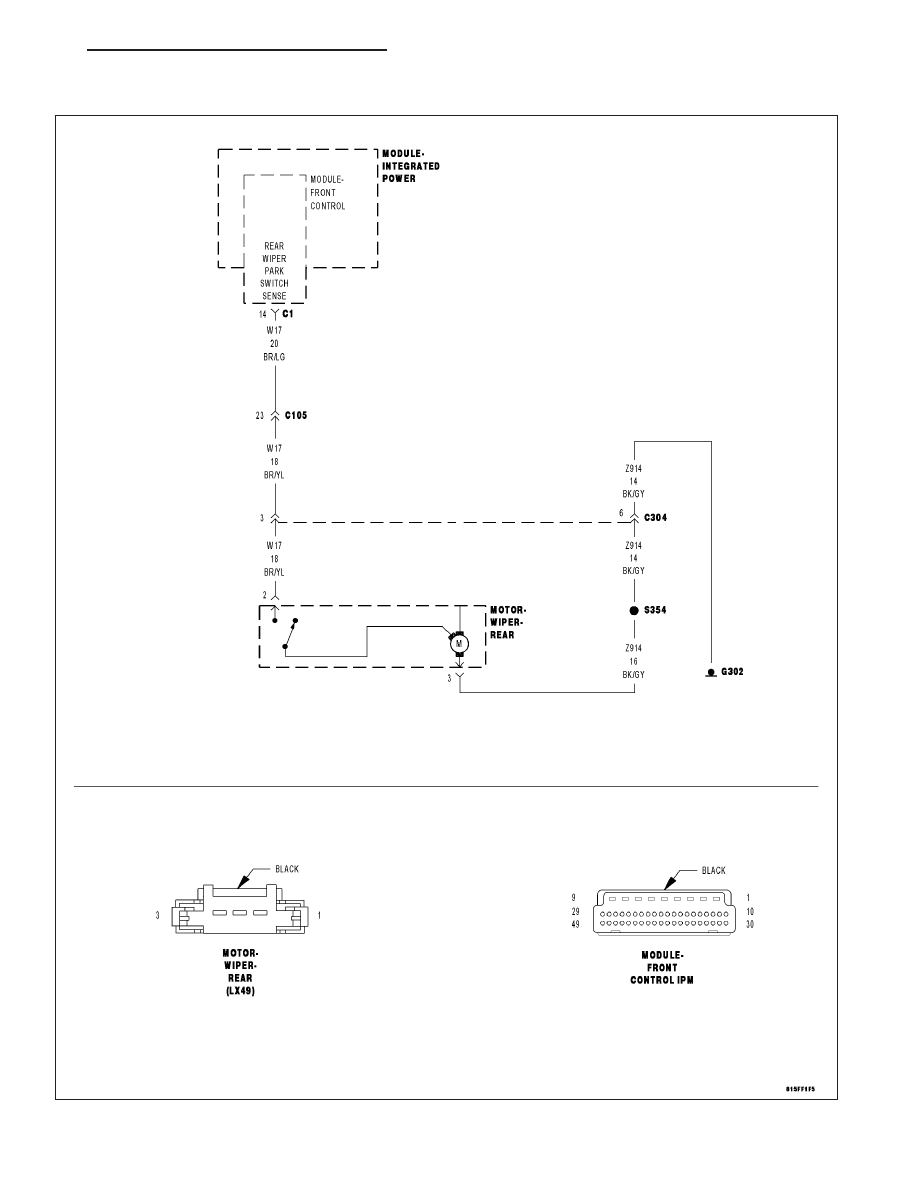

For a complete wiring diagram Refer to Section 8W.

8R - 32

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

LX

Possible Causes

REAR WIPER MOTOR

(W17) REAR WIPER PARK SWITCH SENSE CIRCUIT SHORT TO GROUND

FRONT CONTROL MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Rear Wipers on.

With the Scan Tool, read the FCM DTC’s.

Does the Scan Tool read: B230D-REAR WIPER PARK SWITCH INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

2.

REAR WIPER MOTOR

Turn the ignition off.

Disconnect the Rear Wiper Motor connector.

Turn the ignition on.

With the Scan Tool, read the FCM DTC’s.

Does the Scan Tool read: B230D-REAR WIPER PARK SWITCH
INPUT CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Rear Wiper Motor in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

LX

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 33

3.

(W17) REAR WIPER PARK SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the FCM C1 harness connector.

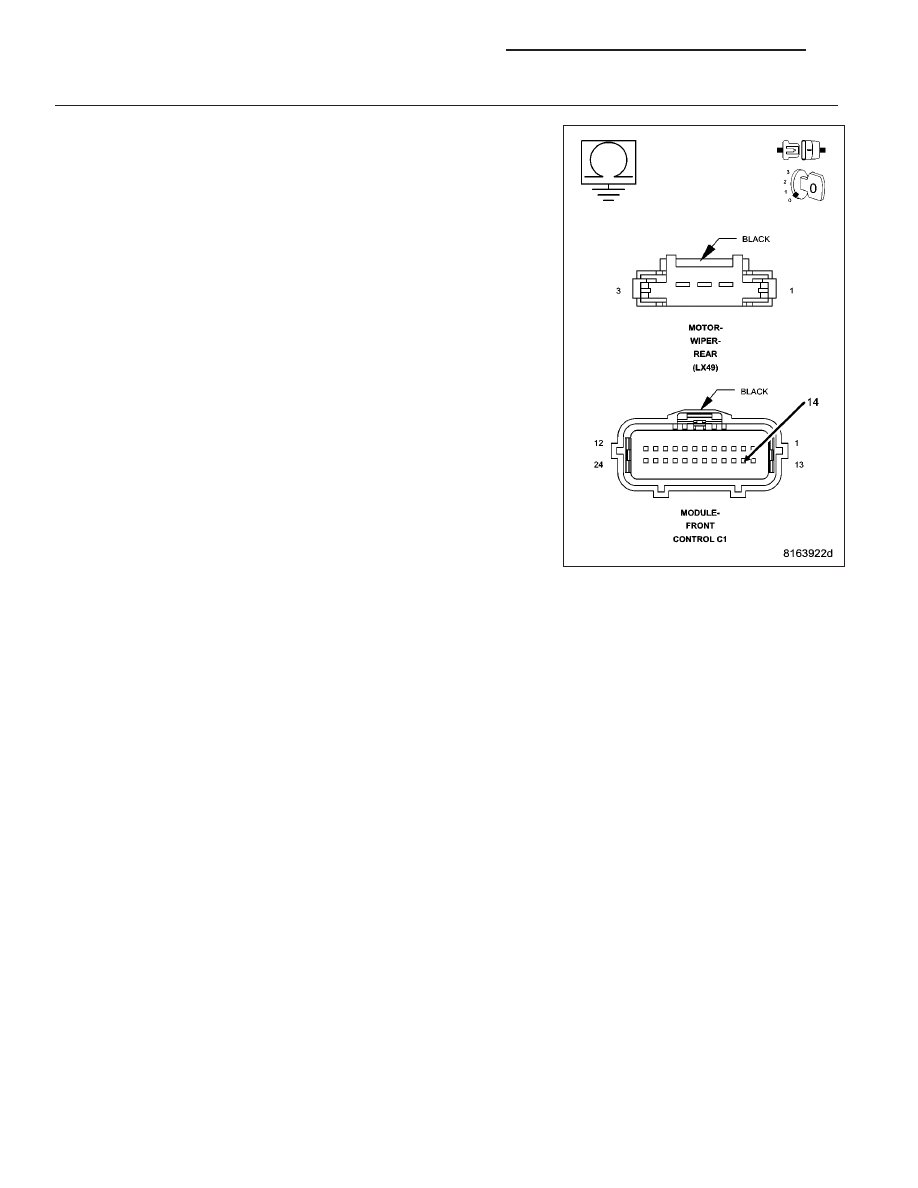

Measure the resistance between ground and the (W17) Rear Wiper
Park Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (W17) Rear Wiper Park Switch Sense circuit for

a short condition.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

8R - 34

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

LX

B230E-REAR WIPER PARK SWITCH INPUT CIRCUIT OPEN

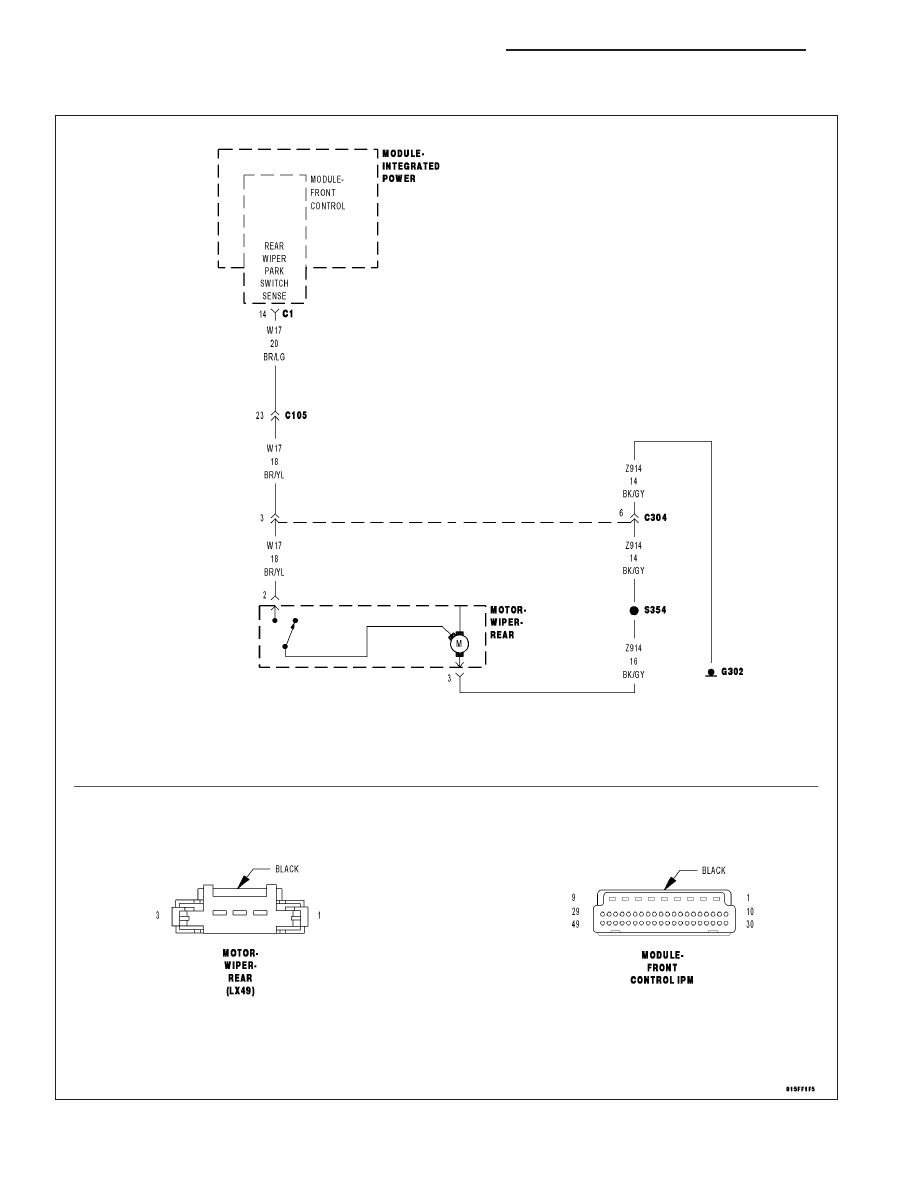

For a complete wiring diagram Refer to Section 8W.

LX

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 35
