REMOVAL

DEPLOYED PASSENGER AIRBAG

For deployed passenger airbags, the instrument
panel top pad must be replaced.

1. Open hood.

2. Disconnect and isolate the battery negative cable.

WARNING: Wait two minutes for the airbag system
reserve capacitor to discharge before beginning
any airbag system or component service. Failure
to do so may result in accidental airbag deploy-
ment, personal injury or death.

3. Remove instrument panel (Refer to 23 - BODY/IN-

STRUMENT

PANEL/INSTRUMENT

PANEL

ASSEMBLY - REMOVAL).

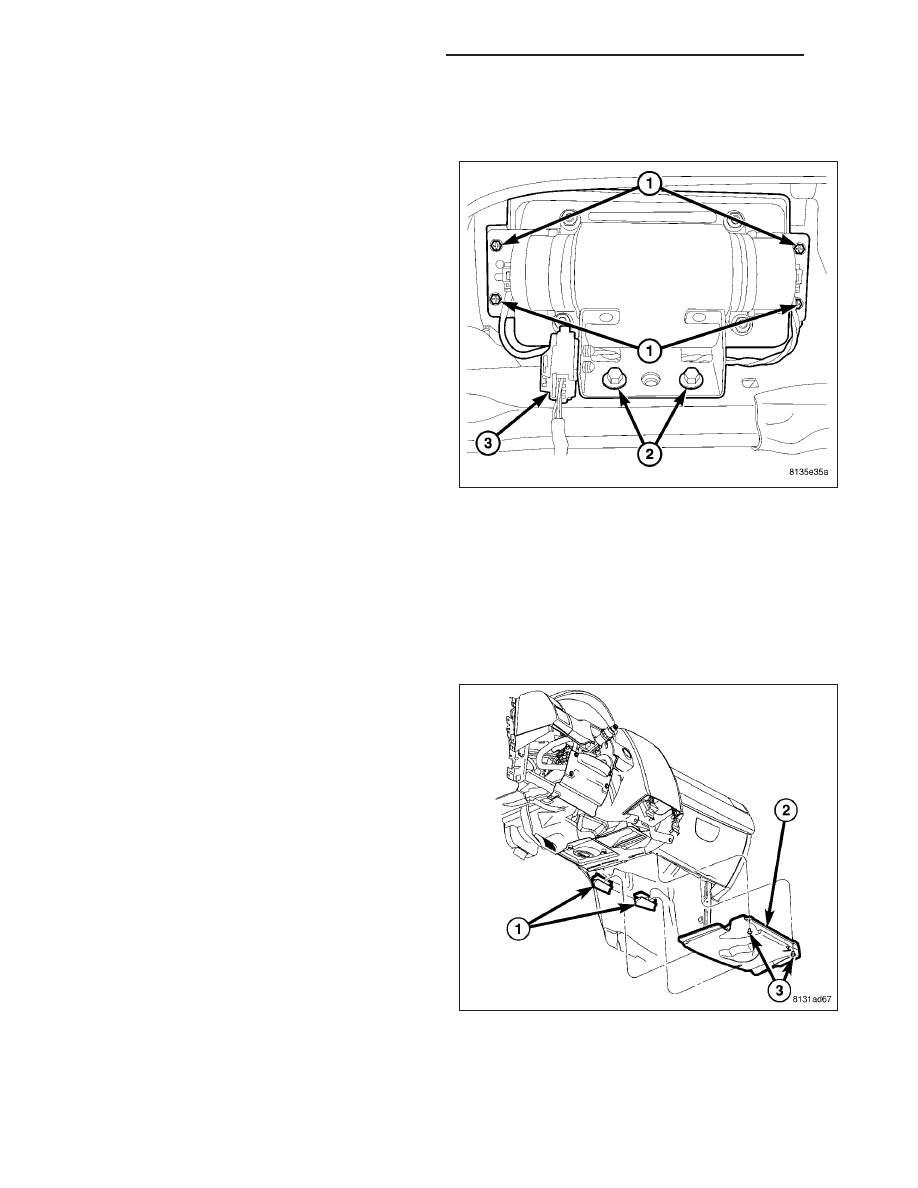

4. Disconnect the passenger airbag electrical connec-

tor (3).

5. Remove the four left and right passenger airbag

mounting screws (1).

6. Remove the two lower passenger airbag mounting

bolts (2).

7. Separate passenger airbag from instrument panel.

8. Remove and inspect all reusable components from the instrument panel and transfer to the new instrument panel

top pad.

9. Clean powder residue from interior of vehicle (Refer to 8 - ELECTRICAL/RESTRAINTS - STANDARD PROCE-

DURE - SERVICE AFTER AN AIRBAG DEPLOYMENT).

NONDEPLOYED PASSENGER AIRBAG

1. Disconnect and isolate the battery negative cable.

WARNING: Wait two minutes for the airbag system
reserve capacitor to discharge before beginning
any airbag system or component service. Failure
to do so may result in accidental airbag deploy-
ment, personal injury or death.

2. Remove the right side silencer pad (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL SILENCER - REMOVAL).

8O - 406

RESTRAINTS - SERVICE INFORMATION

LX

3. Remove the glove box assembly (Refer to 23 -

BODY/INSTRUMENT

PANEL/GLOVE

BOX

-

REMOVAL).

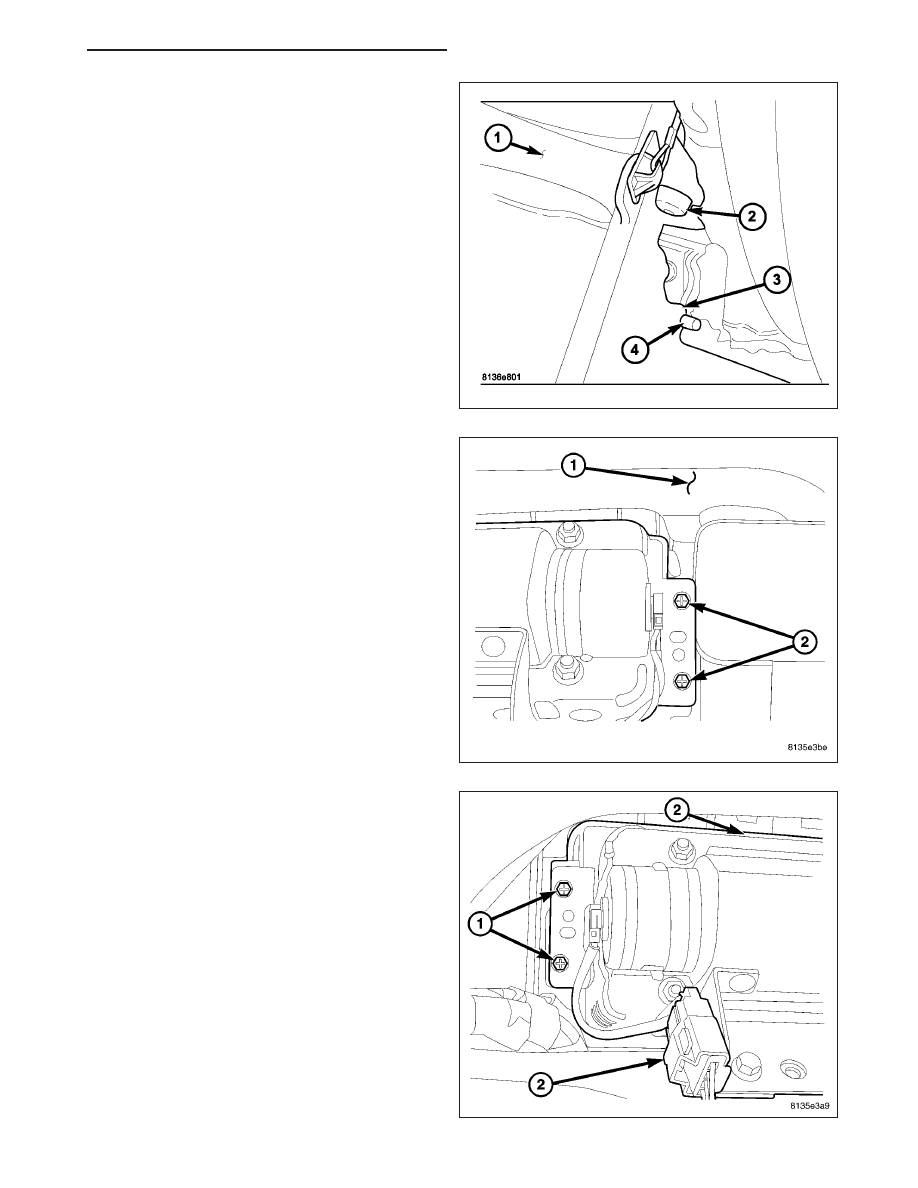

4. Remove the two inboard mounting screws (2) to

the passenger airbag just below the distribution
duct (1) and to the left of the distribution housing.

5. Remove the two outboard mounting screws (1) to

the passenger airbag just below the distribution
duct.

LX

RESTRAINTS - SERVICE INFORMATION

8O - 407

6. Remove the two passenger airbag mounting bolts

(2) to the crosscar beam.

7. Disconnect the passenger airbag electrical connec-

tor (3).

8. Maneuver the passenger airbag down in a way to

clear any obstacles that may impede the removal
of the airbag.

8O - 408

RESTRAINTS - SERVICE INFORMATION

LX

INSTALLATION

DEPLOYED PASSENGER AIRBAG

NOTE: For deployed passenger airbags, the instru-
ment panel top pad must be replaced.

1. Clean powder residue from interior of vehicle

(Refer to 8 - ELECTRICAL/RESTRAINTS - STAN-
DARD PROCEDURE - SERVICE AFTER AN AIR-
BAG DEPLOYMENT).

2. Inspect and transfer all reusable components from

the old instrument panel top pad to the new instru-
ment panel top pad.

3. Position new passenger airbag into instrument

panel cavity.

4. Install the two lower passenger airbag mounting

bolts (2). Torque bolts to 11.6 N·m (103 in. lbs.).

5. Install the four left and right passenger airbag

mounting screws (1). Torque screws to 2.8 N·m (25
in. lbs.).

6. Connect the passenger airbag electrical connector

(3).

7. Install new instrument panel assembly (Refer to 23

-

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - INSTALLATION).

WARNING: Do not connect the battery negative
cable (Refer to 8 - ELECTRICAL/RESTRAINTS -
DIAGNOSIS AND TESTING - AIRBAG SYSTEM).
Personal injury or death may result if the system
test is not performed first.

LX

RESTRAINTS - SERVICE INFORMATION
