U0173-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR
2

8O - 338

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Occupant Restraint Controller (ORC) continuously communicates with the Left Side Impact Sensor 2 over
the sensor signal circuit. The sensor communication and on board diagnostics are powered by the ORC signal.

•

Set Condition:
This code will set, if the ORC and the Left Side Impact Sensor 2 do not establish and maintain valid data
communications.

Possible Causes

(R17) SIGNAL CIRCUIT SHORTED TO BATTERY

(R17) SIGNAL CIRCUIT SHORTED TO GROUND

(R17, R19) LEFT SIDE IMPACT SENSOR 2 CIRCUITS SHORTED TOGETHER

(R19) LEFT SIDE IMPACT SENSOR 2 GROUND CIRCUIT OPEN

(R17) LEFT SIDE IMPACT SENSOR 2 SIGNAL CIRCUIT OPEN

ORC, LEFT SIDE IMPACT SENSOR 2

Diagnostic Test

1.

VERIFY THAT DTC U0173-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 2
IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: U0173-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERA-
TION SENSOR 1?

Yes

>> Go To 2

No

>> Go To 9

2.

CHECK THE (R17, R19) LEFT SIDE IMPACT SENSOR 2 SIGNAL AND GROUND CIRCUITS FOR A SHORT
TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Left Side Impact Sensor 2 connector.

Disconnect the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the (R17) Left Side Impact Sensor 2 Signal cir-
cuit and (R19) Sensor Ground circuit at the Left Side Impact Sensor 2
connector and ground.

Is there any voltage present?

Yes

>> Repair the (R17, R19) Left Side Impact Sensor 2 circuits

for a short to battery.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 3

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 339

3.

CHECK THE (R17) LEFT SIDE IMPACT SENSOR 2 SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn ignition on, then
reconnect the battery.
Measure the resistance of the (R17) Left Side Impact Sensor 2 Signal
circuit between the Left Side Impact Sensor 2 connector and ground.

Is the resistance below 100K ohms?

Yes

>> Repair the (R17) Left Side Impact Sensor 2 Signal circuit

for a short to ground.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK THE (R17, R19) LEFT SIDE IMPACT SENSOR 2 CIRCUITS FOR A SHORT TOGETHER

Measure the resistance between the (R17) Left Side Impact Sensor 2
Signal and (R19) Sensor Ground circuits at the Left Side Impact Sensor
2 connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R17, R19) Left Side Impact Sensor 2 circuits

shorted together.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 5

8O - 340

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

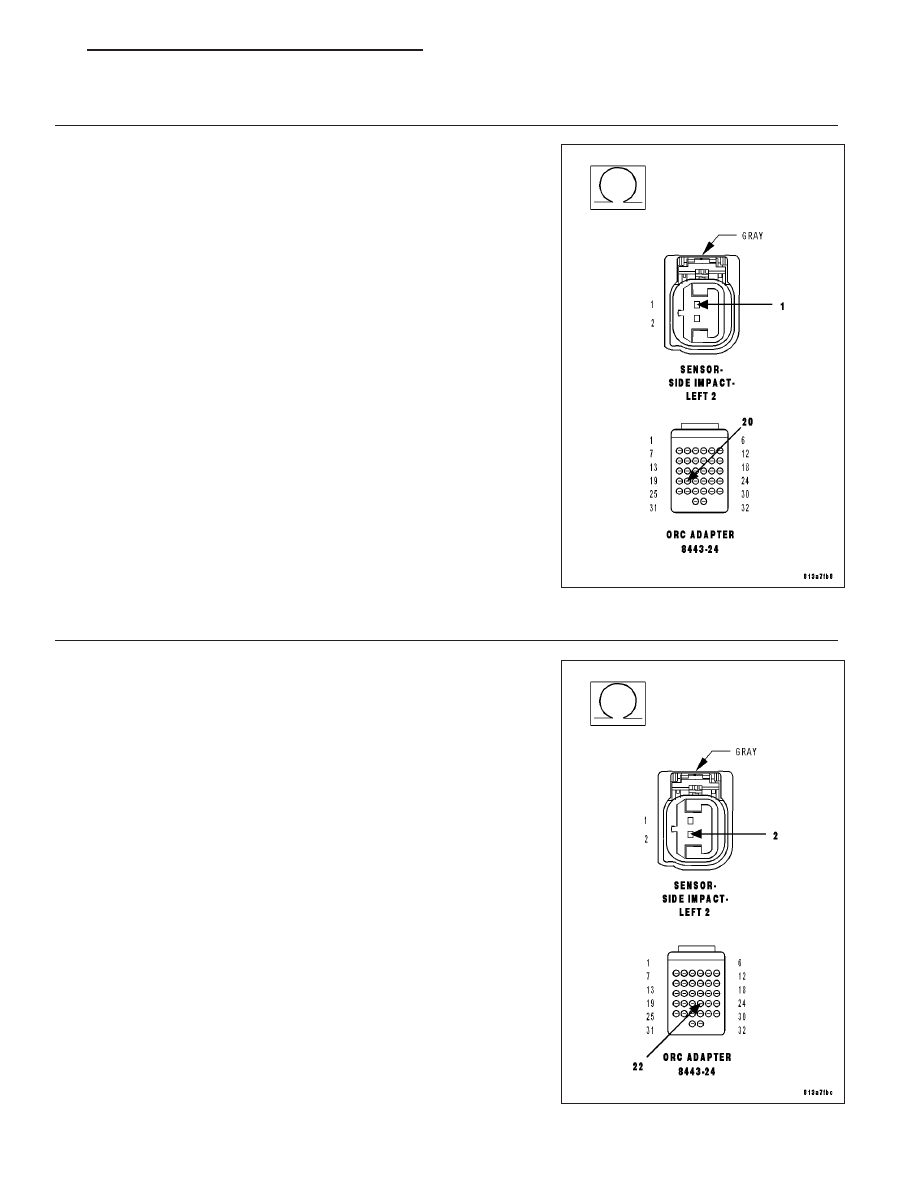

5.

CHECK THE (R19) LEFT SIDE IMPACT SENSOR 2 GROUND CIRCUIT FOR AN OPEN OR HIGH
RESISTANCE

Connect the 8443 Load Tool ORC Adaptor to the Occupant Control
Module connector.

Measure the resistance of the (R19) Left Side Impact Sensor 2 Ground
circuit between the Left Side Impact Sensor 2 connector and the 8443
Load Tool ORC Adaptor.

Is the resistance below 1 ohm?

Yes

>> Go To 6

No

>> Repair the (R19) Left Side Impact Sensor 2 Ground circuit

for an open or high resistance.

Perform the ORC VERIFICATION TEST - VER 1.

6.

CHECK THE (R17) LEFT SIDE IMPACT SENSOR 2 CIRCUIT FOR AN OPEN OR HIGH RESISTANCE

Measure the resistance of the (R17) Left Side Impact Sensor 2 Signal
circuit between the Left Side Impact Sensor 2 connector and the 8443
Load Tool ORC Adaptor.

Is the resistance below 1 ohm?

Yes

>> Go To 7

No

>> Repair the (R17) Left Side Impact Sensor 2 Signal circuit

for an open or high resistance.

Perform the ORC VERIFICATION TEST - VER 1.

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 341
