3.

CHECK THE (G402) DRIVER SEAT REAR VERTICAL POSITION SENSE WIRE FOR A SHORT TO
GROUND

Disconnect the Memory Seat Module C3 connector.

NOTE: Check connectors – Clean and repair as necessary.

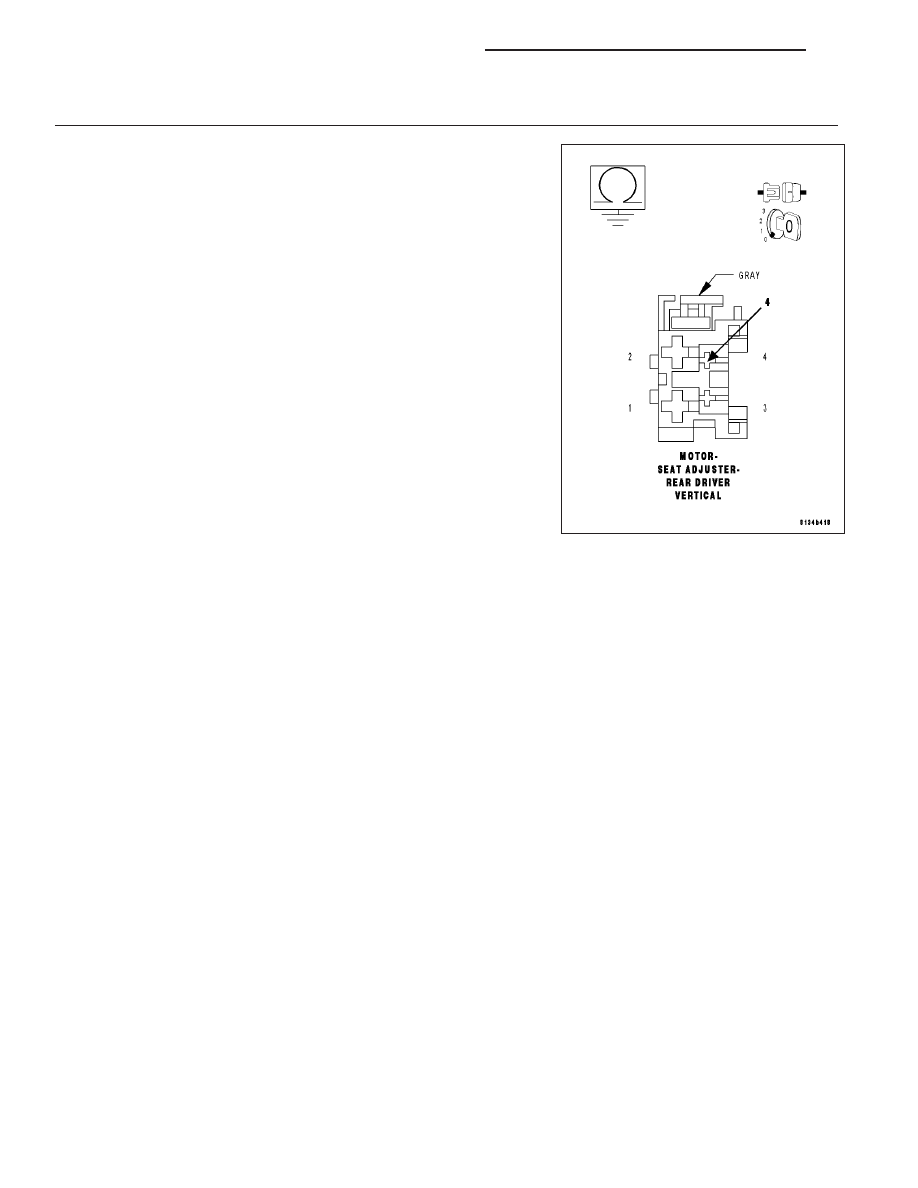

Measure the resistance of the (G402) Driver Seat Rear Vertical Position
Sense wire at the Rear Driver Vertical Seat Adjuster Motor connector to
ground.

Is the resistance below 1000.0 ohm?

Yes

>> Repair the (G402) Driver Seat Rear Vertical Position Sense

circuit for a short to ground.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS - DIAG-
NOSIS AND TESTING)

No

>> Replace the Memory Seat Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS - DIAG-
NOSIS AND TESTING)

8N - 138

POWER SEATS - ELECTRICAL DIAGNOSTICS

LX

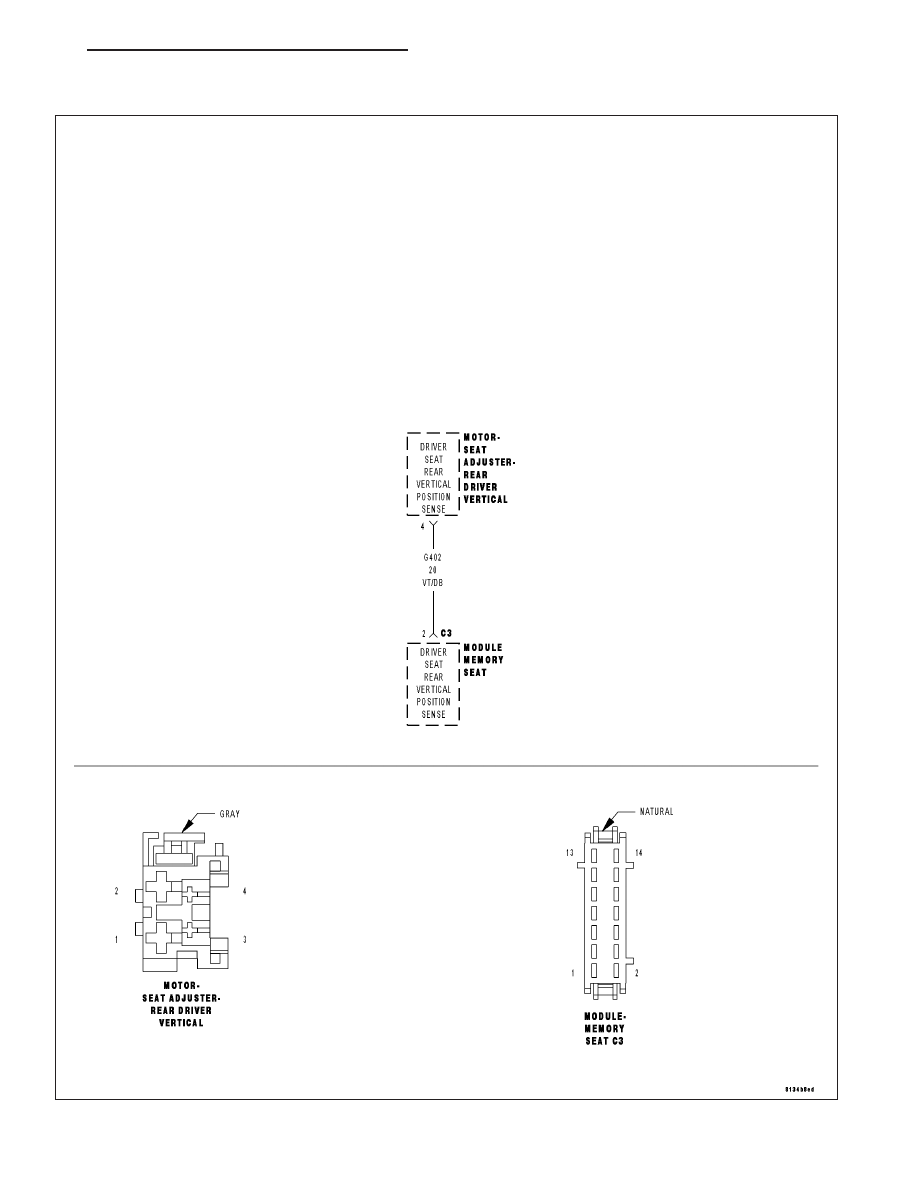

B1D76–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.

LX

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 139

•

When Monitored:
When the seat motor is activated (sensor supply voltage is switched on whenever motor is activated).

•

Set Condition:
If during motor operation the sensor voltage is not within a specified range this code will set. This DTC will
only set when the seat switch is moved in the same direction three consecutive times.

Possible Causes

(G402) DRIVER SEAT REAR VERTICAL POSITION SENSE CIRCUIT SHORTED TO VOLTAGE

REAR DRIVER VERTICAL SEAT ADJUSTER MOTOR

MEMORY SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the seat switch rear vertical position three times.

With the scan tool, read DTC’s.

Does the scan tool display B1D76–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

2.

CHECK THE (G402) DRIVER SEAT REAR VERTICAL POSITION SENSE VOLTAGE

Disconnect the Rear Driver Vertical Seat Adjuster Motor.

NOTE: Check connectors – Clean and repair as necessary.
With the scan tool erase DTC’s

Move the seat switch in the both rear vertical positions three times.

With the scan tool, read DTC’s.

Does the same DTC reset?

No

>> Inspect the position sense wire for a possible intermittent short to voltage from another circuit, if OK

replace the Rear Driver Vertical Seat Adjuster Motor assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

Yes

>> Inspect the position sense wire for a possible short to voltage from another circuit, if OK replace the

Memory Seat Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

8N - 140

POWER SEATS - ELECTRICAL DIAGNOSTICS

LX

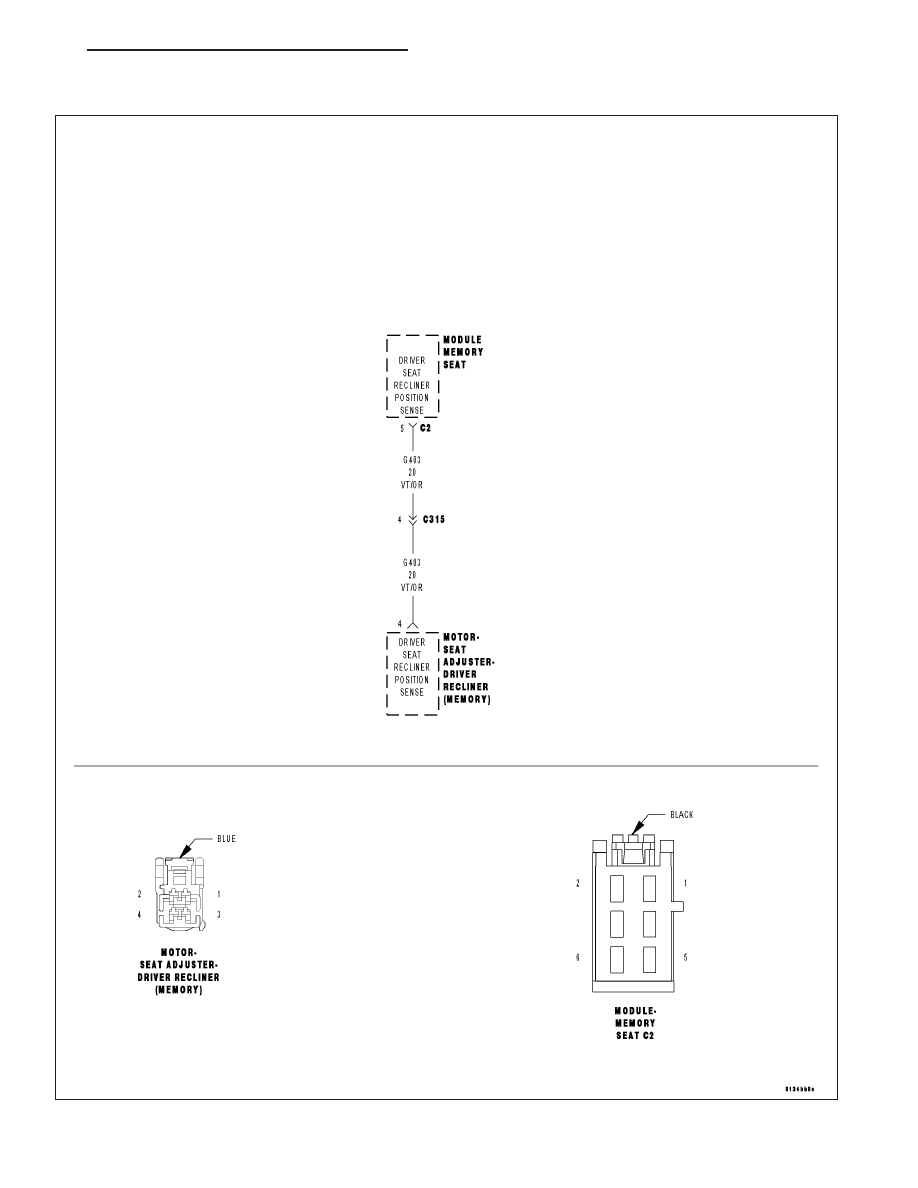

B1D79–SEAT RECLINER POSITION SENSOR CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

LX

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 141
