B1D72–SEAT FRONT VERTICAL POSITION SENSOR CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.

8N - 134

POWER SEATS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
When the seat motor is activated (sensor supply voltage is switched on whenever motor is activated).

•

Set Condition:
If during motor operation the sensor voltage is not within a specified range this code will set. This DTC will
only set when the seat switch is moved in the same direction three consecutive times.

Possible Causes

(G404) DRIVER SEAT FRONT VERTICAL POSITION SENSE CIRCUIT SHORTED TO VOLTAGE

REAR DRIVER VERTICAL SEAT ADJUSTER MOTOR

MEMORY SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the seat switch front vertical position three times.

With the scan tool, read DTC’s.

Does the scan tool display B1D72–SEAT FRONT VERTICAL POSITION SENSOR CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

2.

CHECK THE (G404) DRIVER SEAT FRONT VERTICAL POSITION SENSE VOLTAGE

Disconnect the Front Driver Vertical Seat Adjuster Motor.

NOTE: Check connectors – Clean and repair as necessary.
With the scan tool erase DTC’s

Move the seat switch in the both front vertical positions three times.

With the scan tool, read DTC’s.

Does the same DTC reset?

No

>> Inspect the position sense wire for a possible intermittent short to another circuit, if OK replace the Front

Driver Vertical Seat Adjuster Motor assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

Yes

>> Inspect the position sense wire for a possible short to another circuit, if OK replace the Memory Seat

Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

LX

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 135

B1D75–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8N - 136

POWER SEATS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
When the seat motor is activated (sensor supply voltage is switched on whenever motor is activated).

•

Set Condition:
If sensor voltage is not within a specified range this DTC will set. This DTC will only set when the seat switch
is moved in the same direction three consecutive times.

Possible Causes

(G402) DRIVER SEAT REAR VERTICAL POSITION SENSE CIRCUIT SHORTED TO GROUND

REAR DRIVER VERTICAL SEAT ADJUSTER MOTOR

MEMORY SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the Seat Switch in the Rear Vertical position three times.

With the scan tool, read DTC’s.

Does the scan tool display B1D75–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

2.

CHECK THE (G402) DRIVER SEAT REAR VERTICAL POSITION SENSE VOLTAGE

Disconnect the Rear Driver Vertical Seat Adjuster Motor.

NOTE: Check connectors – Clean and repair as necessary.
Move the seat switch in the rear vertical position during the next step.

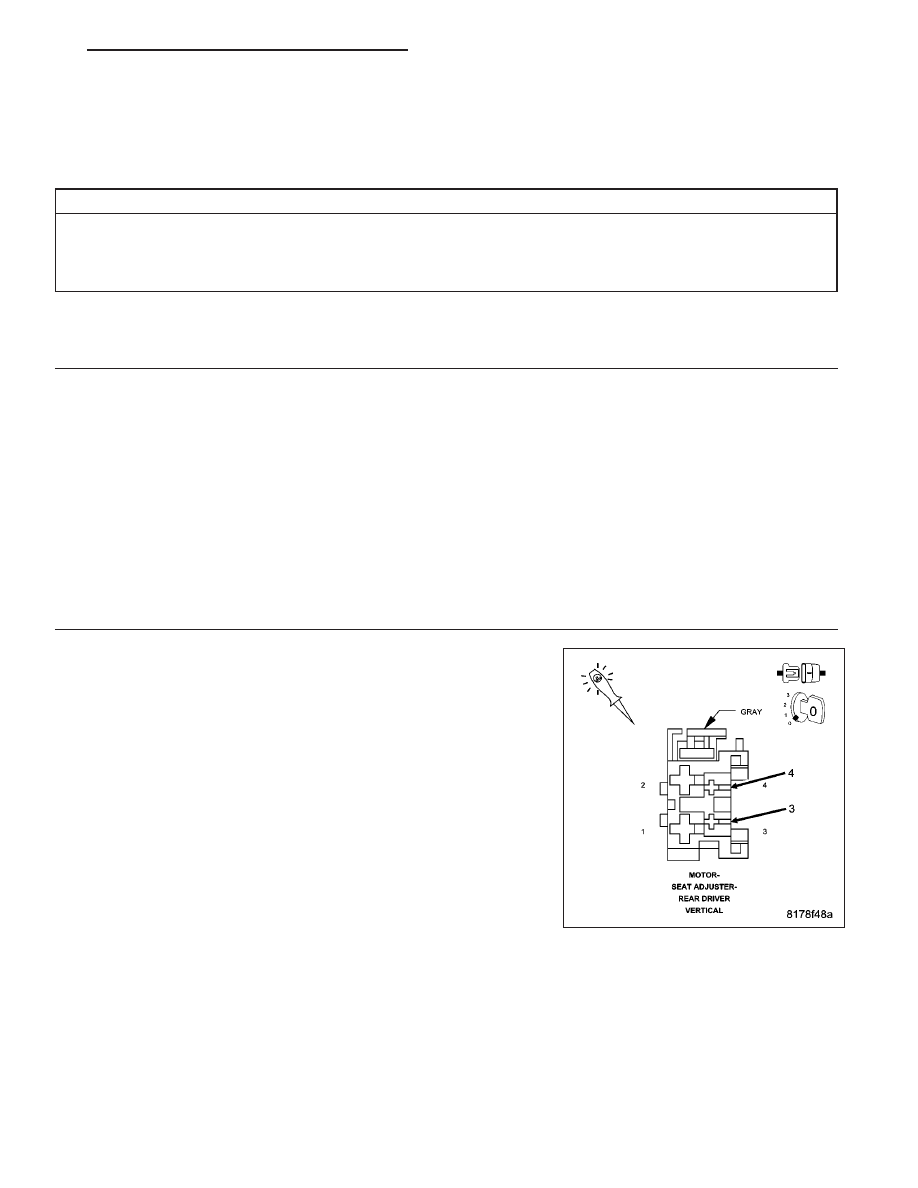

Using a 12-volt test light connect one lead to the (G402) Driver Seat
Rear Vertical Position Sense circuit and the other lead to Driver Seat
Rear Vertical Sensor Ground at the Rear Driver Seat Adjuster Motor
connector.

Does the test light illuminate for approximately two seconds
then turn off with the seat switch engaged?

Yes

>> Replace the Rear Driver Vertical Seat Adjuster Motor

assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS - DIAG-
NOSIS AND TESTING)

No

>> Go To 3
