B1D0F,B1D18–MIRROR HORIZONTAL POSITION SENSOR INPUT CIRCUIT LOW –
DOOR MODULE

8N - 82

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

LX

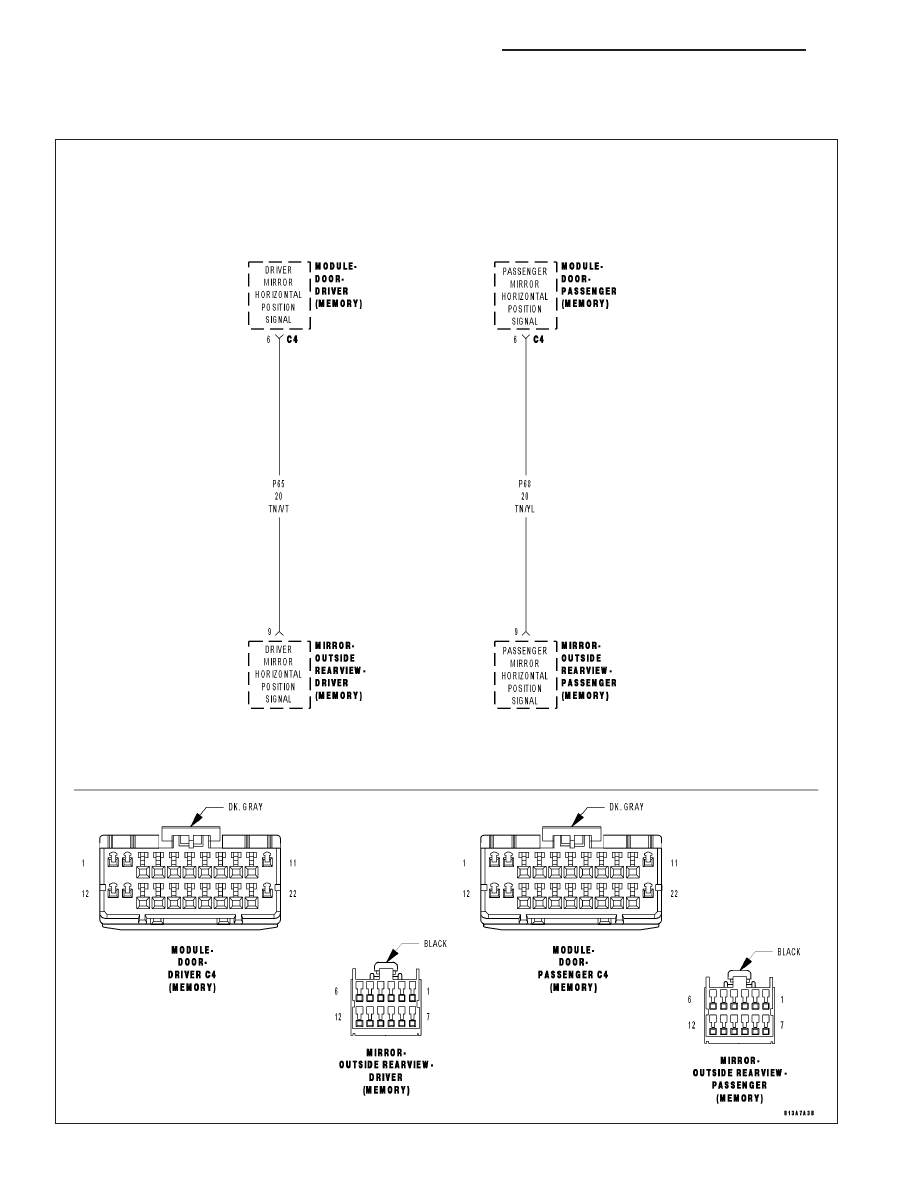

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously.

•

Set Condition:
When the Driver/Passenger Door Module senses a value below the parameter of the mirror sensor on the
Mirror Horizontal Position Signal circuit for over 60 ms., this code will set.NOTE: This test covers both the
Driver and Passenger code depending on the side the code appeared in.

Possible Causes

(P65) OR (P68) MIRROR HORIZONTAL POSITION SIGNAL CIRCUIT SHORT TO GROUND

(P65) OR (P68) MIRROR HORIZONTAL POSITION SIGNAL CIRCUIT SHORTED TO (P69) OR (P66) MIRROR
SENSOR GROUND CIRCUIT

MIRROR SHORTED

DRIVER/PASSENGER DOOR MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off three times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D0F or B1D18–MIRROR HORIZONTAL POSITION SENSOR INPUT CIRCUIT
LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

LX

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 83

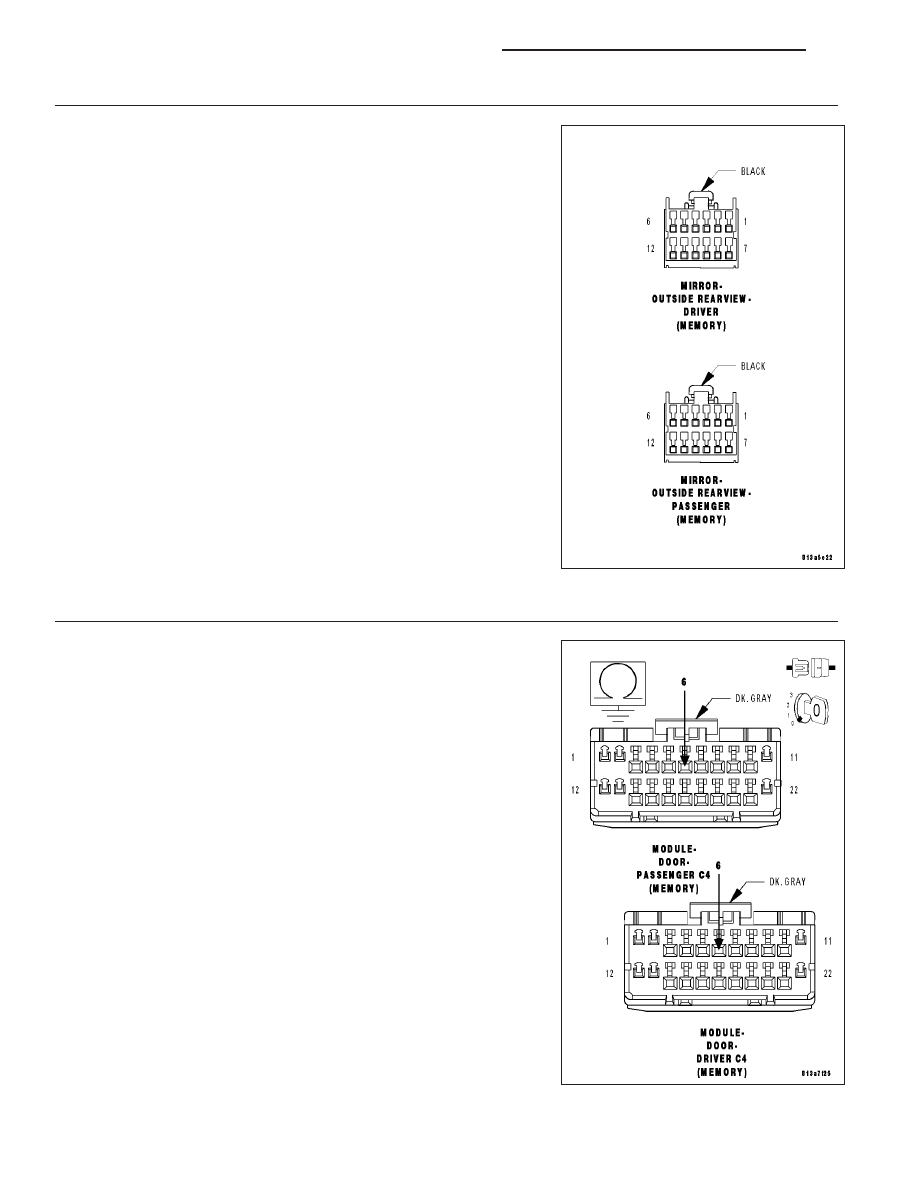

2.

TEST FOR A SHORTED MIRROR

Disconnect the appropriate mirror connector.

With the scan tool, erase DTC’s.

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off three times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D0F or B1D18–MIRROR HORI-
ZONTAL POSITION SENSOR INPUT CIRCUIT LOW?

No

>> Replace the Mirror.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

Yes

>> Go to 3

3.

TEST THE (P65) OR (P68) MIRROR HORIZONTAL POSITION SIGNAL WIRE FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the appropriate Door Module C4 connector.

Measure the resistance between ground and the (P65) or (P68) Mirror
Horizontal Position Signal circuit.

Is the resistance below 5000.0 ohms?

Yes

>> Repair the (P65) or (P68) Mirror Horizontal Position Signal

circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go to 4

8N - 84

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

LX

4.

TEST THE (P65) OR (P68) MIRROR HORIZONTAL POSITION SIGNAL CIRCUIT SHORTED TO THE (P69)
OR (P66) MIRROR SENSOR GROUND CIRCUIT.

Measure the resistance between the (P65) or (P68) Mirror Horizontal
Position Signal circuit and the (P69) or (P66) Mirror Sensor Ground cir-
cuit.

Is the resistance below 5000.0 ohms?

Yes

>> Repair the (P65) or (P68) Mirror Horizontal Position Signal

circuit for a short to the (P69) or (P66) Sensor Ground Cir-
cuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the appropriate Door Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).
