Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 584

3.

CHECK (P393) DOOR LOCK DRIVER CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (P393) Door Lock
Driver circuit.

Is the resistance below 1000.0 ohms?

No

>> Replace the Cluster in accordance with service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Repair the (P393) Door Lock Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8N - 34

POWER LOCKS - ELECTRICAL DIAGNOSTICS

LX

*PASSENGER DOORS FAIL TO UNLOCK

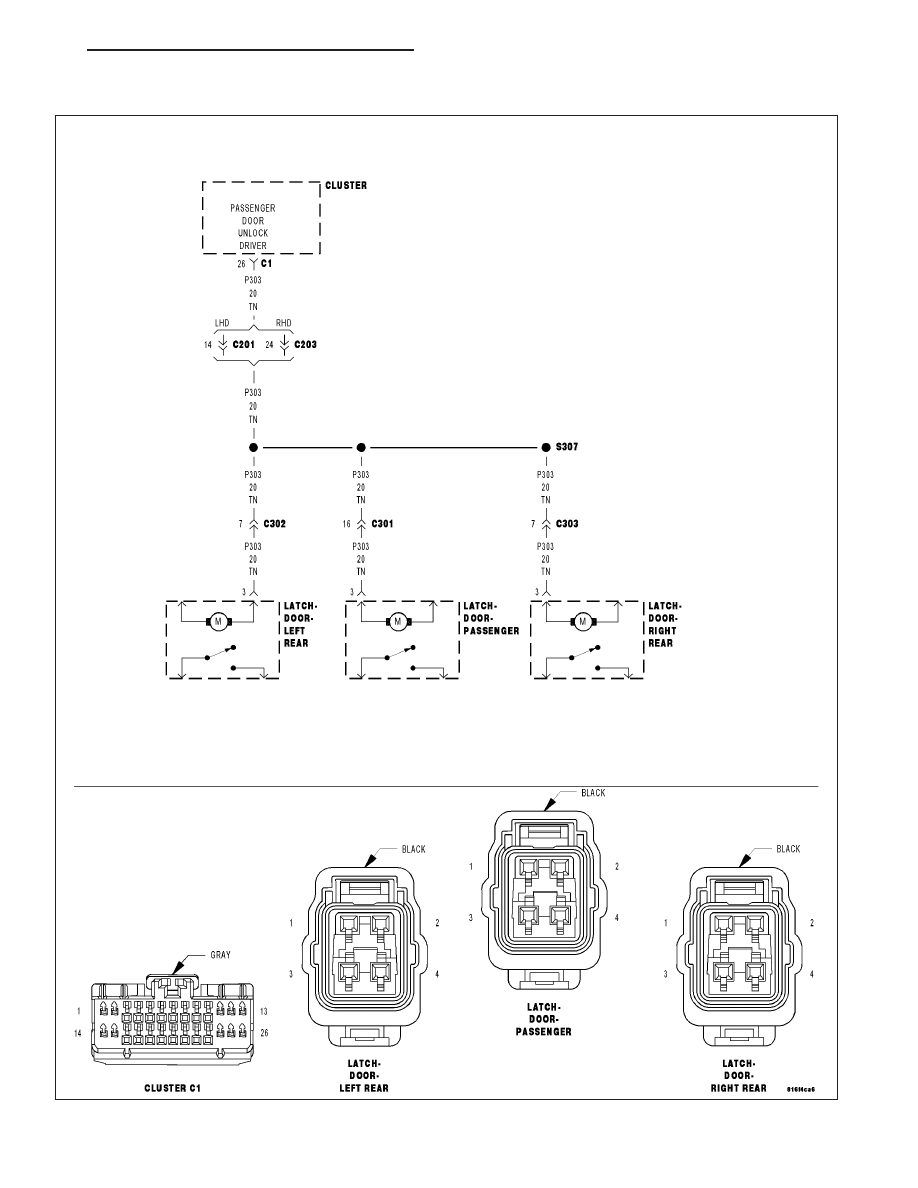

For a complete wiring diagram Refer to Section 8W.

LX

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 35

Possible Causes

(P303) PASSENGER DOORS UNLOCK DRIVER CIRCUIT SHORT TO GROUND

CLUSTER

Diagnostic Test

1.

(P303) PASSENGER DOORS UNLOCK DRIVER CIRCUIT SHORT TO GROUND

NOTE: If only one motor fails to unlock when the door locks are actuated, disconnect that motor and retest
to see if the other doors unlock properly. If they do, replace the defective motor.

Turn the ignition off.

Disconnect the Cluster C1 connector.

Measure the resistance between ground and the (P303) Passenger
Doors Unlock Driver circuit.

Is the resistance below 1000.0 ohms?

No

>> Replace the Cluster in accordance with service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Repair the (P303) Passenger Doors Unlock Driver circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8N - 36

POWER LOCKS - ELECTRICAL DIAGNOSTICS

LX

*RIGHT DOOR LOCKS INOPERATIVE – (LHD ONLY)

For a complete wiring diagram Refer to Section 8W.

LX

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 37
