Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 582





3.

OPEN GROUND CIRCUIT.

Using a 12-volt test light connected to 12-volts, check the Ground cir-
cuit in the latch connector.

Does the test light illuminate brightly?

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

Yes

>> Go To 4

4.

(P31) DECKLID/LIFTGATE RELEASE DRIVER CIRCUIT SHORT TO GROUND.

Turn the ignition off.

Disconnect the Cluster C3 connector.

Measure the resistance between Ground and the (P31) Decklid/Liftgate
Release Driver circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (P31) Decklid/Liftgate Release Driver circuit for

a short to ground.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 5

8N - 26

POWER LOCKS - ELECTRICAL DIAGNOSTICS

LX

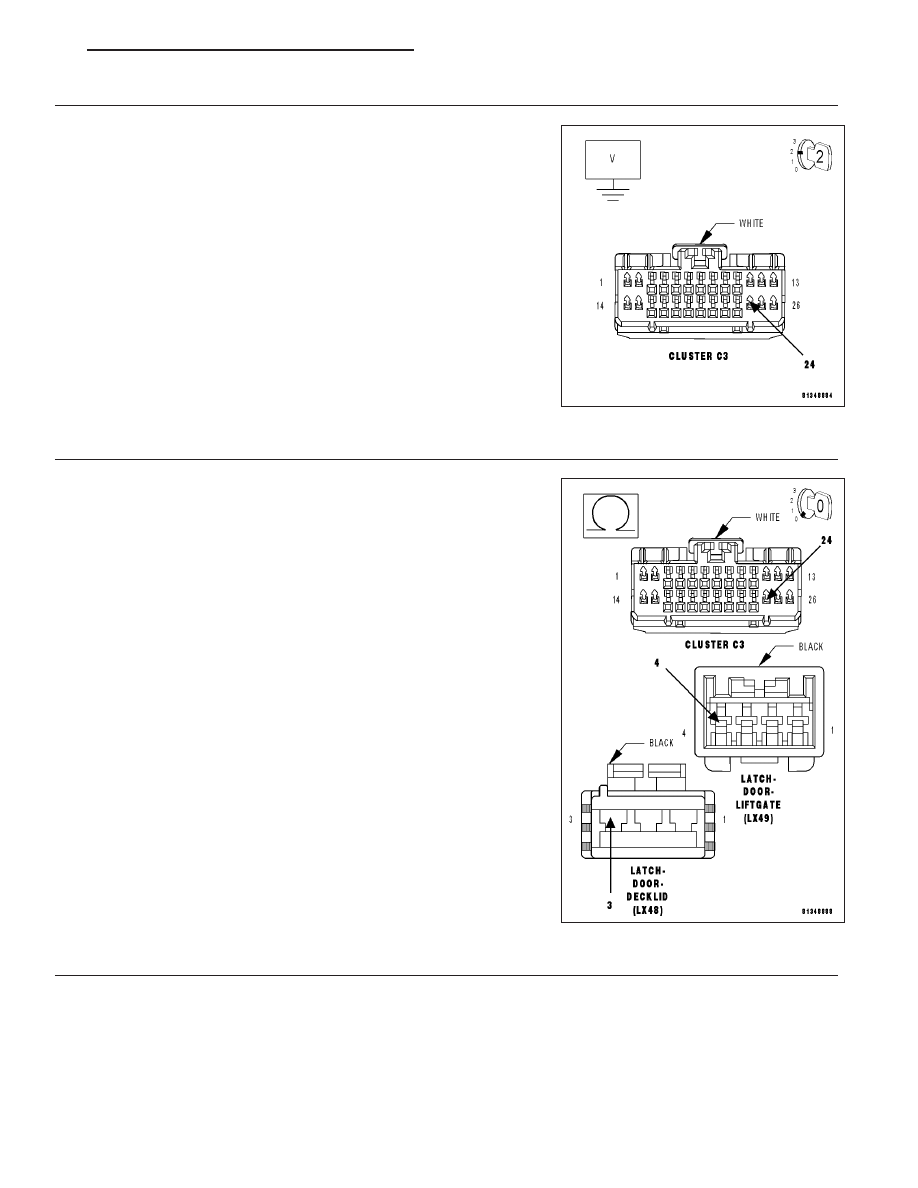

5.

(P31) DECKLID/LIFTGATE RELEASE DRIVER CIRCUIT SHORT TO VOLTAGE.

Turn the ignition on.

Measure the voltage between Ground and the (P31) Decklid/Liftgate
Release Driver circuit.

Is there any voltage present?

Yes

>> Repair the (P31) Decklid/Liftgate Release Driver circuit for

a short to voltage.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 6

6.

(P31) DECKLID/LIFTGATE RELEASE DRIVER CIRCUIT OPEN.

Turn the ignition off.

Measure the resistance of the (P31) Decklid/Liftgate Release Driver cir-
cuit between the Latch connector and the Cluster C3 connector.

Is the resistance below 5.0 ohms?

No

>> Repair the (P31) Decklid/Liftgate Release Driver circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

Yes

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

7.

IS THIS VEHICLE A 4 DOOR SEDAN?

Is this vehicle a 4 door sedan?

Yes

>> Go To 8

No

>> Go To 12

LX

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 27

8.

DECKLID SWITCH INOPERATIVE.

NOTE: Ensure the Decklid Latch is connected before proceeding.
Disconnect the Decklid Release Switch connector.

Turn the Ignition On.

Momentarily connect a jumper wire between the (G25) Decklid/Liftgate
Release Switch Sense circuit and the Ground circuit.

Did the decklid open?

Yes

>> Replace the decklid switch.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 9

9.

SWITCH GROUND CIRCUIT OPEN

Using a 12-volt test light connected to 12-volts, check the Ground cir-
cuit.

Does the test light illuminate brightly?

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

Yes

>> Go To 10

10.

(P25) DECKLID/LIFTGATE RELEASE SWITCH SENSE CIRCUIT SHORT TO GROUND.

Turn the ignition off.

Disconnect the Cluster C1 connector.

Measure the resistance between Ground and the (G25) Decklid/Liftgate
Release Switch sense circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (G25) Decklid/Liftgate Release Switch Sense cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 11

8N - 28

POWER LOCKS - ELECTRICAL DIAGNOSTICS

LX

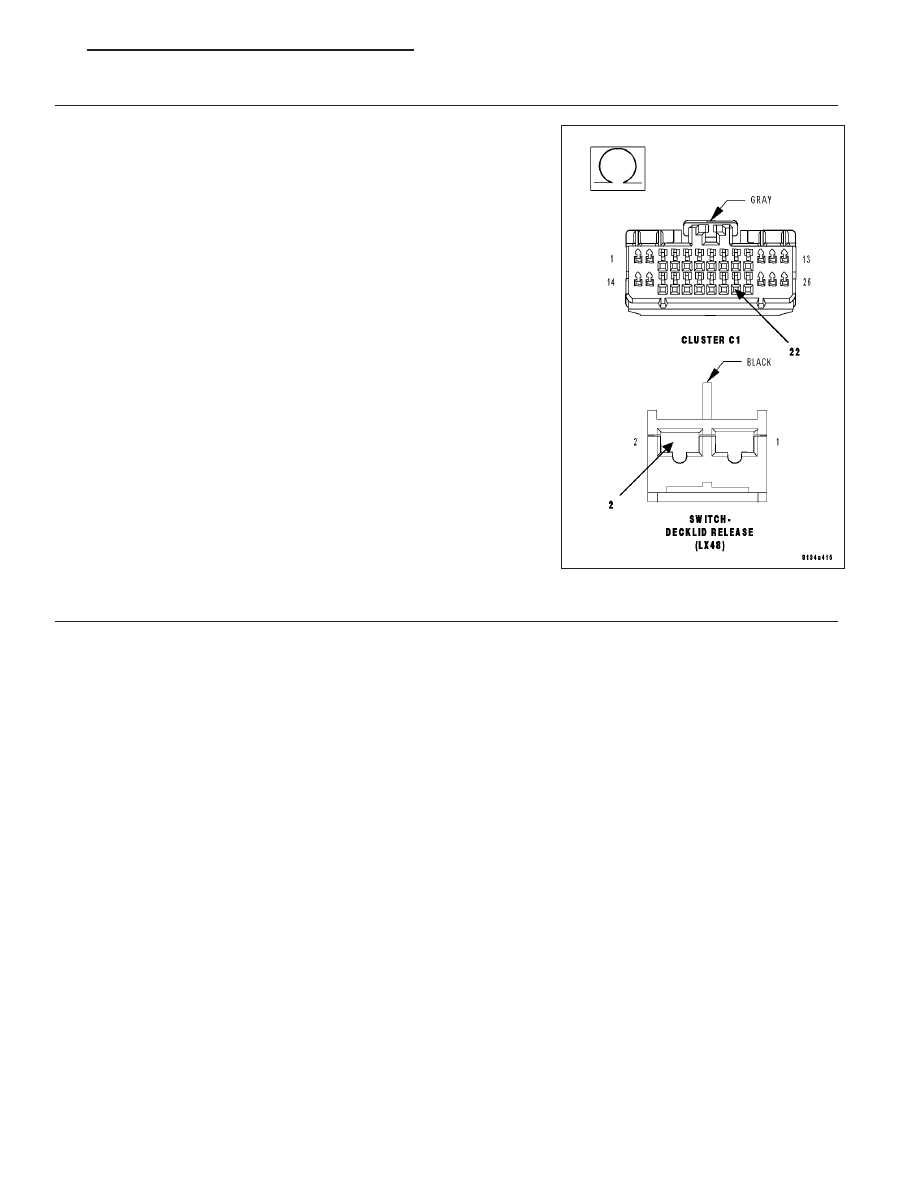

11.

(P25) DECKLID/LIFTGATE RELEASE SWITCH SENSE CIRCUIT OPEN.

Measure the resistance of the (G25) Decklid/Liftgate Release Switch
sense circuit between the Switch connector and the Cluster C1 connec-
tor.

Is the resistance below 5.0 ohms?

No

>> Repair the (G25) Decklid/Liftgate Release Switch Sense cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

Yes

>> Replace the Instrument Cluster

Perform BODY VERIFICATION TEST - VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

12.

LIFTGATE SWITCH INOPERATIVE.

Turn the Ignition Off.

Disconnect the Liftgate Release Switch connector.

Connect an ohmmeter between the terminals of the switch connector (Switch Side).

Press and hold the switch closed while measuring the resistance of the switch.

Is the resistance approximately 4700.0 ohms?

No

>> Replace the liftgate switch.

Perform BODY VERIFICATION TEST - VER 1 (Refer to BODY VERIFICATION TEST - VER 1).

Yes

>> Go TO 13

LX

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 29
