4. Remove the nut (2) securing the console (3) to the

mounting stud (5).

5. Lift the console (3) off the mounting stud (5) and

pull rearward to release the console mounting clips
from the instrument panel (1).

6. Disconnect the power outlet (4) electrical connector

(6) and remove the console (3) from the vehicle.

7. Remove the Police/Taxi Interface Module (PTIM)

retaining screws (3).

8. Pull the PTIM (1) rearward to release the PTIM

mounting bracket from the instrument panel center
stack (2).

9. Disconnect the electrical connectors (2) from the

PTIM (3) and remove it from the vehicle.

8M - 138

MESSAGE CENTER - SERVICE INFORMATION

LX

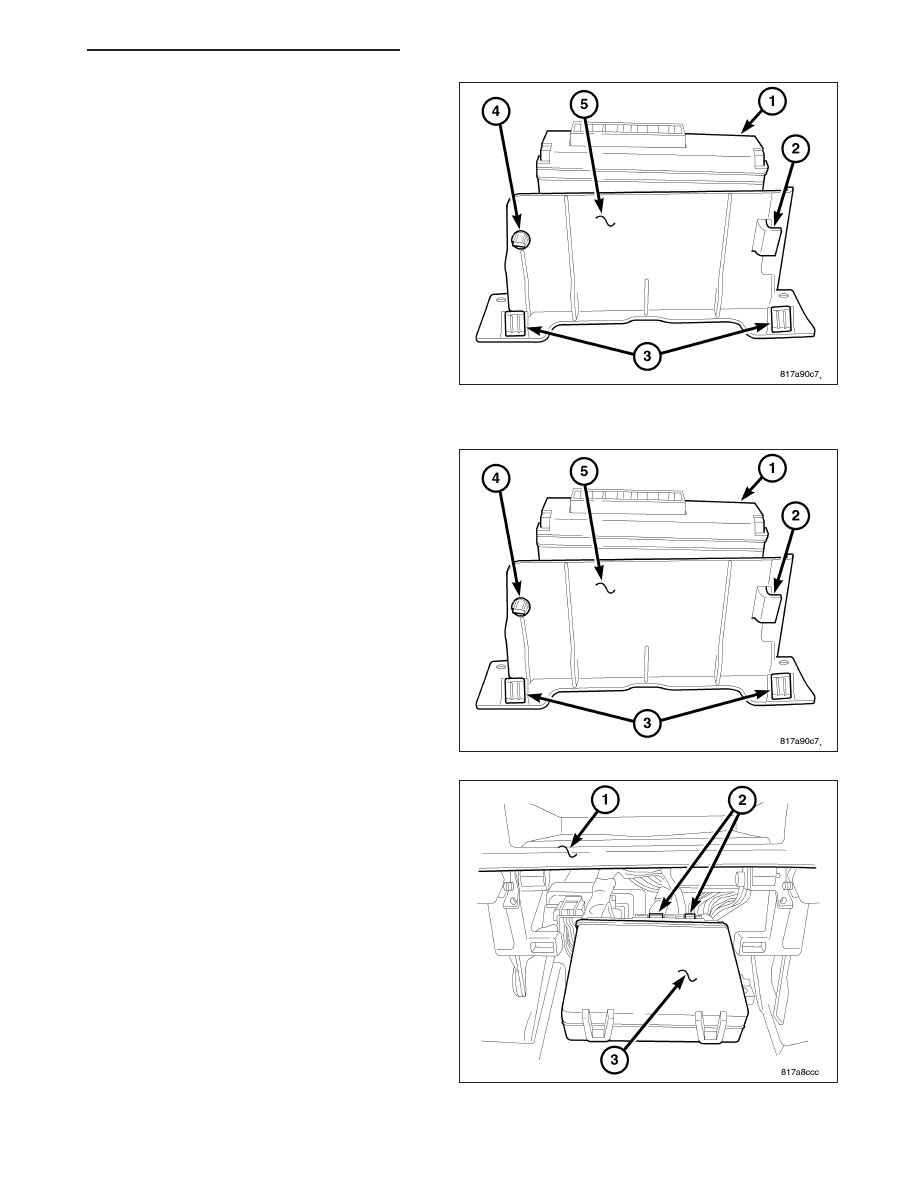

10. Remove the PTIM (1) from the mounting bracket

(5) by releasing the retaining clip (4) and rotating
the PTIM upward releasing the locating tab (2)
from the bracket.

INSTALLATION

1. Install the Police/Taxi Interface Module (PTIM) (1)

onto the mounting bracket (5) by inserting the
locating tab (2) and rotating the PTIM downward
until the retaining clip (4) is securely snapped into
place.

2. Position the PTIM (3) into the vehicle and connect

the electrical connectors (2).

LX

MESSAGE CENTER - SERVICE INFORMATION

8M - 139

3. Push the PTIM (1) forward to insert the PTIM

mounting bracket clips into the instrument panel
center stack (2).

4. Install the retaining screws (3).

5. Position the console into the vehicle.

6. Connect the power outlet (4) electrical connector

(6)

7. Push forward to insert the console mounting clips

into the instrument panel (1). Lower the console (3)
onto the mounting stud (5) and install the retaining
nut (2).

8. Position the accessory mounting bracket (3) into

the vehicle and onto the mounting studs (7).

9. Install the nuts (2) and screws (4) that secure the

accessory mounting bracket (3).

10. Install the console cubby bin (1).

11. Connect the battery negative cable.

8M - 140

MESSAGE CENTER - SERVICE INFORMATION

LX

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

OVERHEAD CONSOLE - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1A32-UNIVERSAL GARAGE DOOR

SWITCH 1 STUCK . . . . . . . . . . . . . . . . . . . . . . . . 143

B1A33-UNIVERSAL GARAGE DOOR

SWITCH 2 STUCK . . . . . . . . . . . . . . . . . . . . . . . . 144

B1A34-UNIVERSAL GARAGE DOOR

SWITCH 3 STUCK . . . . . . . . . . . . . . . . . . . . . . . . 145

B2217 - EVIC/EOM/CMTC INTERNAL . . . . . . . . 146
B222D - ECU UNABLE TO CONFIGURE /

CONFIGURATION NOT LEARNED. . . . . . . . . . 147

B2331–VEHICLE NEEDS DEGAUSSED . . . . . . 148
U0019–CAN B BUS . . . . . . . . . . . . . . . . . . . . . . . . 149
U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . . . 152

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . . 152

U0154-LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . . 152

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

U0159-LOST COMMUNICATION WITH

PARKING ASSIST CONTROL MODULE . . . . . 152

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . . . . . 152

U0167-LOST COMMUNICATION WITH

INTRUSION TRANSCEIVER CONTROL
MODULE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . . . . . 152

U0169-LOST COMMUNICATION WITH

SUNROOF CONTROL MODULE. . . . . . . . . . . . 152

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . . . 153

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

U0196-LOST COMMUNICATION WITH

VEHICLE ENTERTAINMENT CONTROL
MODULE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE MODULE . . . . . . . . . . . 153

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . . . . 153

U0200-LOST COMMUNICATION WITH

PASSENGER DOOR MODULE . . . . . . . . . . . . . 153

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . . . 153

U0209-LOST COMMUNICATION WITH

MEMORY SEAT CONTROL MODULE . . . . . . . 154

U0212-LOST COMMUNICATION WITH

SCCM-CAN-B . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

U0231-LOST COMMUNICATION WITH RAIN

SENSING MODULE . . . . . . . . . . . . . . . . . . . . . . . 154

U0241-LOST COMMUNICATION WITH AUTO

HIGHBEAM HEADLAMP CONTROL
MODULE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
