When Monitored:

•

With the Fog Lamps activated.

•

Set Condition:

•

When the IPM detects an OPEN condition.

Possible Causes

INTEGRATED POWER MODULE

Diagnostic Test

1.

INTEGRATED POWER MODULE

Turn the ignition off.

Replace the Fog Lamp relay with and known good relay.

With the Scan Tool, clear all IPM DTC’s.

Turn the Fog Lamps ON then OFF.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read: B1661-FRONT FOG LAMP CONTROL CIRCUIT OPEN?

Yes

>> Replace the Integrated Power Module in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

No

>> Test complete.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

8L - 46

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

LX

B168F-FRONT FOG LAMP SWITCH STUCK

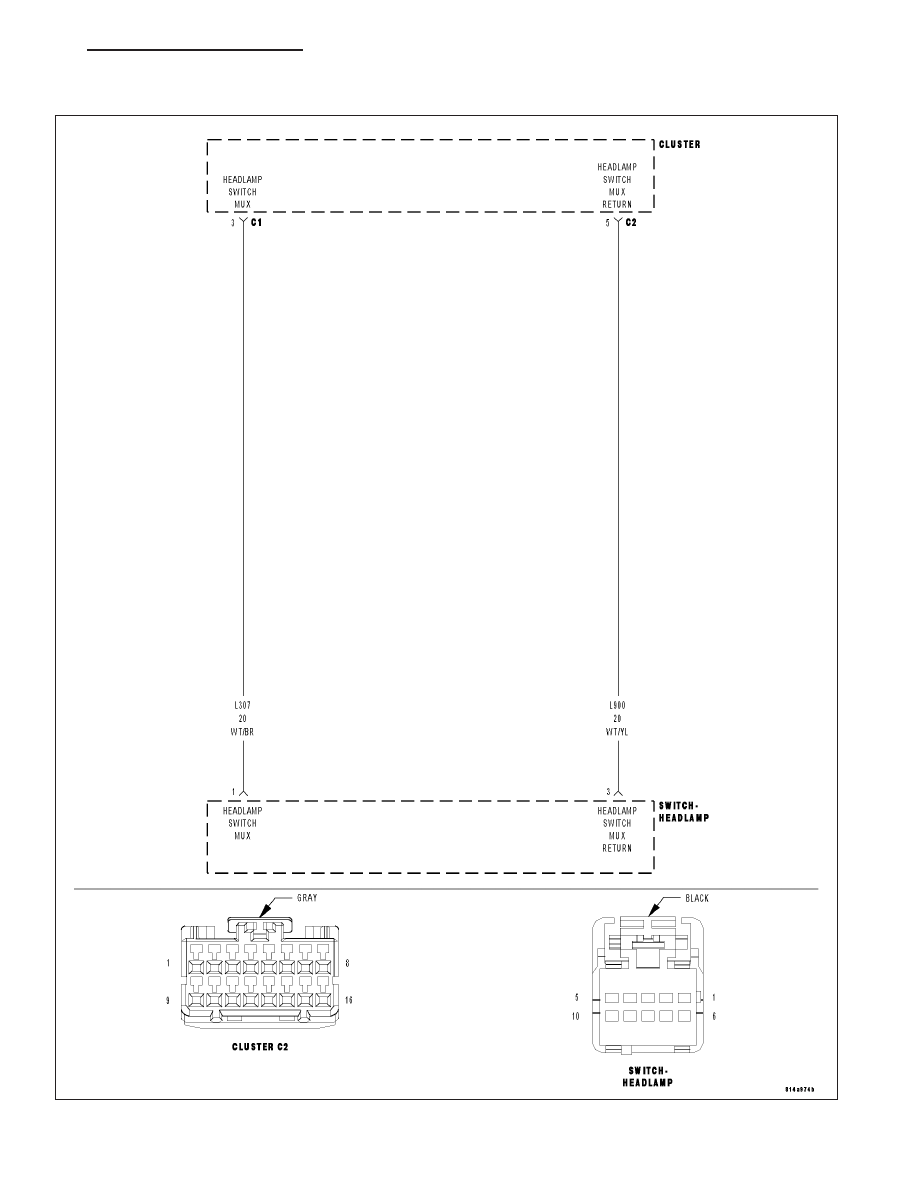

For a complete wiring diagram Refer to Section 8W.

LX

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 47

•

When Monitored:

•

With the Fog Lamps on.

•

Set Condition:

•

When the CCN detects a Fog Lamp Switch Stuck message on the BUS.

Possible Causes

HEADLAMP SWITCH

(L307) SWITCH MUX CIRCUIT SHORT TO THE (L900) SWITCH RETURN CIRCUIT

(L307) HEADLAMP SWITCH MUX SHORT TO GROUND

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Fog Lamp Switch several times.

Turn the ignition on and wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display: B168F-FRONT FOG LAMP SWITCH STUCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

2.

HEADLAMP SWITCH SHORTED

With the scan tool, erase DTC’s.

Disconnect the Headlamp Switch connector.

With the scan tool, read DTC’s.

Does the scan tool display: B168F-FRONT FOG LAMP SWITCH STUCK?

No

>> Replace the Headlamp Switch in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 3

3.

(L307) HEADLAMP SWITCH MUX CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster C1 connector.

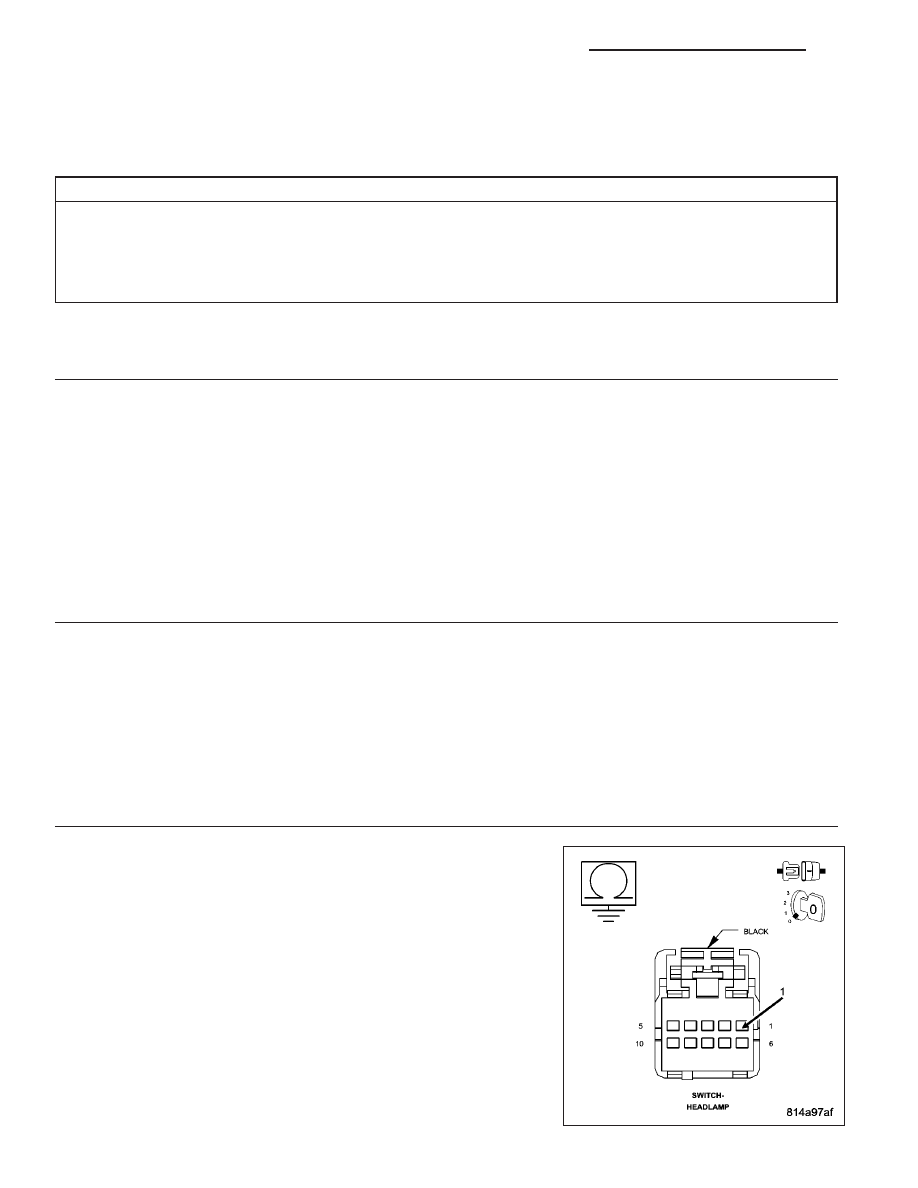

Measure the resistance between ground and the (L307) Headlamp
Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (L307) Headlamp Switch Mux circuit for a short

to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 4

8L - 48

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

LX

4.

(L307) SWITCH MUX CIRCUIT SHORT TO (L900) SWITCH RETURN CIRCUIT

Disconnect the Cluster C2 connector.

Measure the resistance between the (L307) Switch Mux circuit and the
(L900) Switch Return circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (L307) Switch Mux circuit for a short to the

(L900) Switch Return circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).
