INSTALLATION

2.7L

1. To avoid cross threading, start the spark plug into

the cylinder head by hand.

2. Tighten spark plugs. Tighten to 17 N·m (12.5 ft.

lbs.).

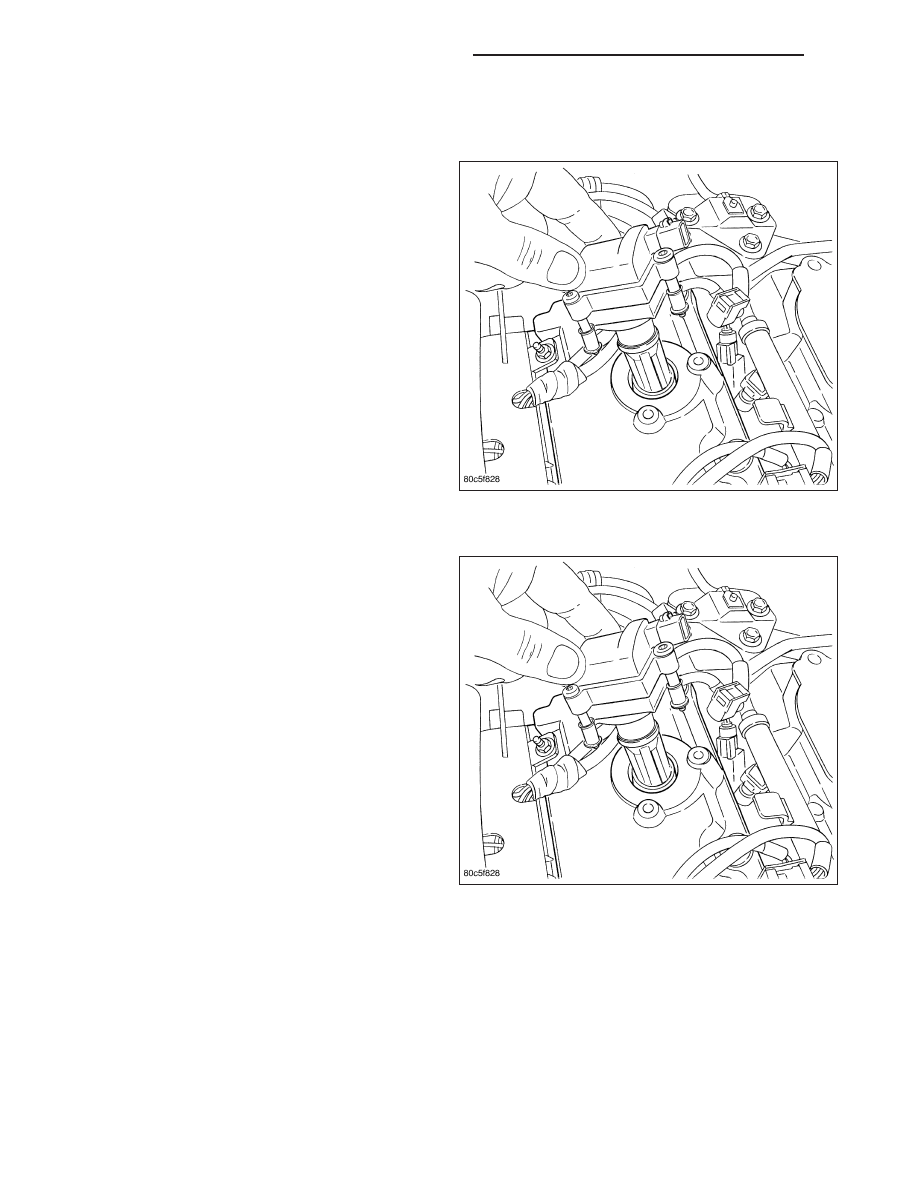

3. Install ignition coil assembly onto spark plug.

4. Hand tighten coil screws.

5. Tighten ignition coil screws to 6.7 N·m (60 in. lbs.).

6. Connect and lock the electrical connector.

7. Install the intake manifold, (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLA-

TION)

8. Connect the negative battery cable.

3.5L

1. To avoid cross threading, start the spark plug into

the cylinder head by hand.

2. Tighten spark plugs. Tighten to 28 N·m (20 ft. lbs.).

3. Install ignition coil assembly onto spark plug.

4. Hand tighten coil screws.

5. Tighten ignition coil screws to 6.7 N·m (60 in. lbs.).

6. Connect and lock the electrical connector.

7. Install the intake manifold, (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLA-

TION)

8. Connect the negative battery cable.

5.7L/6.1L

Special care should be taken when installing spark plugs into the cylinder head spark plug wells. Be sure the plugs
do not drop into the plug wells as electrodes can be damaged.

Always tighten spark plugs to the specified torque. Over tightening can cause distortion resulting in a change in the
spark plug gap or a cracked porcelain insulator.

1. Start the spark plug into the cylinder head by hand to avoid cross threading.

2. Tighten spark plugs. Refer to torque specifications.

3. Before installing ignition coil(s), check condition of coil o-ring and replace as necessary. To aid in coil installation,

apply silicone to coil o-ring.

4. Install ignition coil(s). Refer to Ignition Coil Removal/Installation.

8I - 74

IGNITION SYSTEM - SERVICE INFORMATION

LX

INSTRUMENT CLUSTER

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

INSTRUMENT CLUSTER - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1200-AIRBAG WARNING INDICATOR

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

B1202-AIRBAG WARNING INDICATOR

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

B1225-REAR WIPER INDICATOR CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

B1226-REAR WIPER INDICATOR CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

B160A-PANEL DIMMER INPUT CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

B160B-PANEL DIMMER INPUT CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

B1613-PANEL ILLUMINATION CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

B1614-PANEL ILLUMINATION CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

B1694-ACCESSORY DIMMING CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

B1695-ACCESSORY DIMMING CONTROL

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

B2107-IGNITION SWITCH SENSE INPUT

CIRCUIT/PERFORMANCE . . . . . . . . . . . . . . . . . . 28

B2108-IGNITION SWITCH SENSE INPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

B2109-IGNITION SWITCH SENSE INPUT

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

B2213–CCN INTERNAL . . . . . . . . . . . . . . . . . . . . . . 39
U0019–CAN B BUS . . . . . . . . . . . . . . . . . . . . . . . . . 40
U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . . . . 43

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . . . 43

U0159-LOST COMMUNICATION WITH

PARKING ASSIST CONTROL MODULE . . . . . . 43

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . . . . . . 43

U0167-LOST COMMUNICATION WITH

INTRUSION TRANSCEIVER CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE MODULE . . . . . . . . . . . . 43

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . . . . 44

U0209-LOST COMMUNICATION WITH

MEMORY SEAT CONTROL MODULE . . . . . . . . 44

U0212-LOST COMMUNICATION WITH

SCCM-CAN-B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

LX

INSTRUMENT CLUSTER

8J - 1

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8J - 2

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

LX

B1200-AIRBAG WARNING INDICATOR CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

When Monitored:
With the ignition on and when requested to turn on by the Occupant Restraint Controller (ORC).

Set Condition:
The Instrument Cluster software detects the voltage across the Airbag Lamp is below 0.5 volts when ON.

Possible Causes

INSTRUMENT CLUSTER

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: The Instrument Cluster performs internal tests on the Airbag Lamp during each ignition cycle.

With the scan tool, erase DTCs.

Turn the ignition off, wait 10 seconds, then turn the ignition on.

Wait for the Instrument Cluster to perform the bulb check.

With the scan tool, read DTCs.

Is the DTC active?

Yes

>> Replace and program the Instrument Cluster in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

No

>> Test complete.

LX

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 3
