2. Connect the new heating element electrical con-

nectors (3&4).

3. Connect the battery negative cable.

4. Verify heated seat system operation.

5. Install the appropriate seat cushion, (Refer to 23 -

BODY/SEATS/SEAT CUSHION COVER - INSTAL-
LATION) or seat back trim cover, (Refer to 23 -
BODY/SEATS/SEAT BACK CUSHION / COVER -
INSTALLATION).

NOTE: Make certain the seat wire harness is cor-
rectly routed through the seat and seat back. The
excess wire between the cushion and back ele-
ments should be securely tucked between the rear
of the cushion foam and the rear carpet flap of the
trim cover.

8G - 78

HEATED SEATS - SERVICE INFORMATION

LX

MODULE-HEATED SEATS

DESCRIPTION

The heated seat module (1) is located under the right
front seat. It has a single electrical connector (3) and
four locking tabs (2) that secure it to the floor cross
member. The module can be accessed through the
separation between the front and rear carpet assem-
blies.

The heated seat module is a microprocessor designed
to use Controller Area Network (CAN) data bus mes-
sages from the instrument cluster also known as the
Cabin Compartment Node (CCN). The CCN receives
inputs from the heated seat switches and in turn sig-
nals the heated seat module to operate the heated
seat elements for both front seats.

OPERATION

The heated seat module operates on fused battery current received from the ignition switch. The module is
grounded to the body at all times through the electrical connector. Inputs to the module include Controller Area
Network (CAN) data bus messages and standard hardwired 12volt power and ground. In response to the CAN
inputs the heated seat module will control the battery current to the appropriate heated seat elements.

When a heated seat switch CAN data bus signal is received by the heated seat module, the module energizes the
selected heated seat element. The Low heat set point is about 38C (100.4°F), and the High heat set point is about
42C (107.6°F).

If the heated seat module detects a heated seat element OPEN or SHORT circuit, it will record and store the appro-
priate diagnostic trouble code (DTC).

DIAGNOSIS AND TESTING

HEATED SEAT MODULE

In order to obtain conclusive testing, the heated seat system and the Controller Area Network (CAN) data bus circuit
must be checked. Any diagnosis of the heated seat system should begin with, the use of a scan tool and the
appropriate diagnostic service information.

Refer to the appropriate wiring information for complete circuit schematic or connector pin-out information.

NOTE: Vehicles equipped with the heated seat option utilize a low voltage cut-off feature. This feature turns
off power to the heated seat system anytime vehicle voltage is below 11.0v or above 15.5v. Be certain to
check the vehicle electrical system for proper voltage anytime the power seat system appears inoperative.

Before any testing of the power seat system is attempted, the battery should be fully-charged.

LX

HEATED SEATS - SERVICE INFORMATION

8G - 79

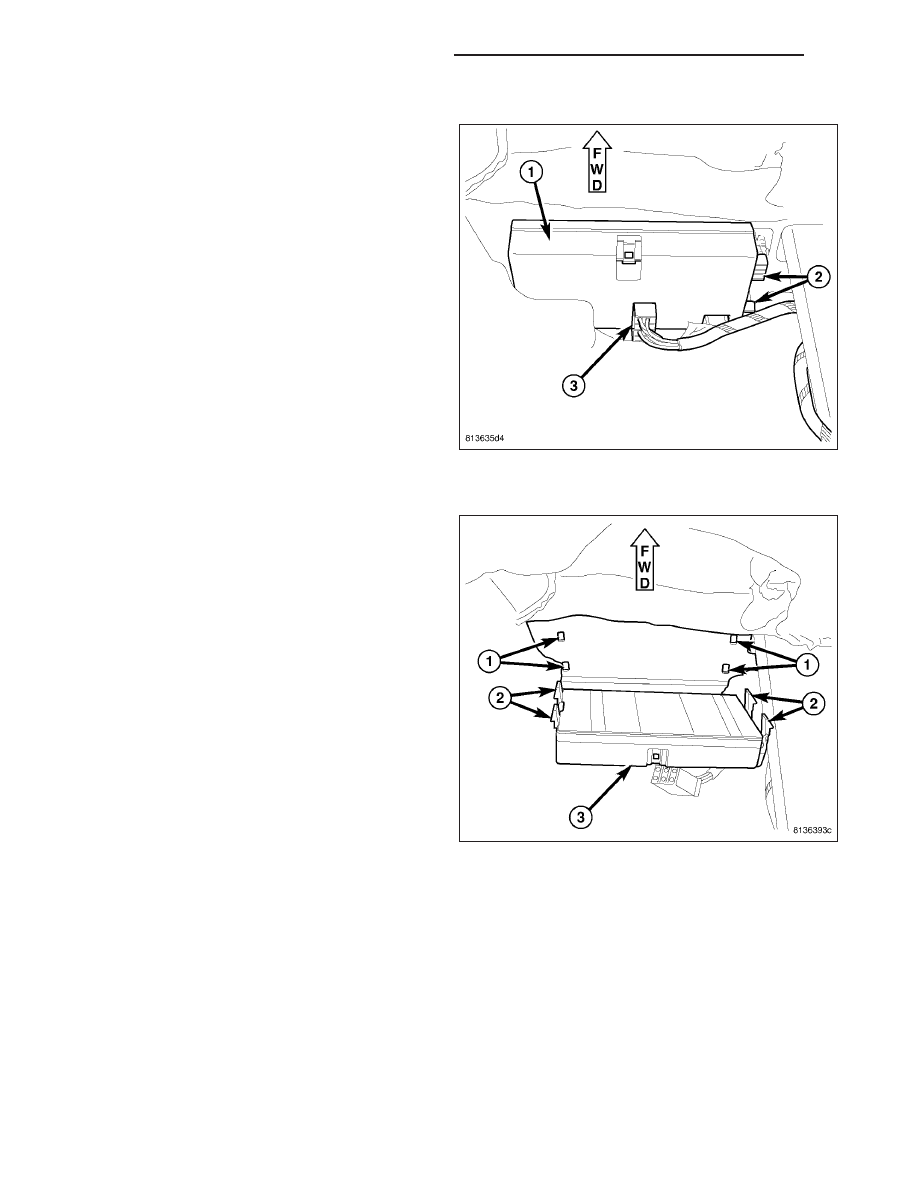

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the right front seat from the vehicle, (Refer

to 23 - BODY/SEATS/SEAT - REMOVAL).

3. Reposition the front carpet assembly aside to gain

access to the heated seat module (1).

4. Disconnect the wire harness connector (3) from the

heated seat module (1).

5. Unsnap the heated seat module retaining clips (2)

from the floor crossmember.

6. Remove the heated seat module (1) from the

vehicle.

INSTALLATION

1. Install the heated seat module (3) in the vehicle.

2. Position the retaining clips (2) with the retaining

holes (1) in the floor cross member. Firmly apply
even pressure to the module (3) until all four retain-
ing clips (2) snap into place.

8G - 80

HEATED SEATS - SERVICE INFORMATION

LX

3. Connect the wire harness connector (3) to the

heated seat module (1).

4. Reposition the front carpet assembly to the original

position.

5.

Install the right, front seat, (Refer to 23 - BODY/

SEATS/SEAT - INSTALLATION).

6. Connect the battery negative cable.

7. Check for proper heated seat system operation.
