Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 356

6.

ENGINE CONTROL MODULE (DIESEL)— INTERNAL SHORT

Turn the ignition off.

Disconnect the Engine Control Module C2 harness connector.

Turn the ignition on.

With the scan tool, record and erase FCM DTC’s.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active FCM DTC’s.

Does the scan tool display U0001–CAN C BUS as active?

Yes

>> Go To 7

No

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace and program the Engine

Control Module in accordance with the service information.

Perform the ECM VERIFICATION TEST.

7.

STEERING CONTROL MODULE — INTERNAL SHORT

Turn the ignition off.

Disconnect the Steering Control Module harness connector.

Turn the ignition on.

With the scan tool, record and erase FCM DTC’s.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active FCM DTC’s.

Does the scan tool display U1106–CAN C SIGNAL MISSING as active?

Yes

>> Go To 8

No

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace and program the Steer-

ing Control Module in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

8.

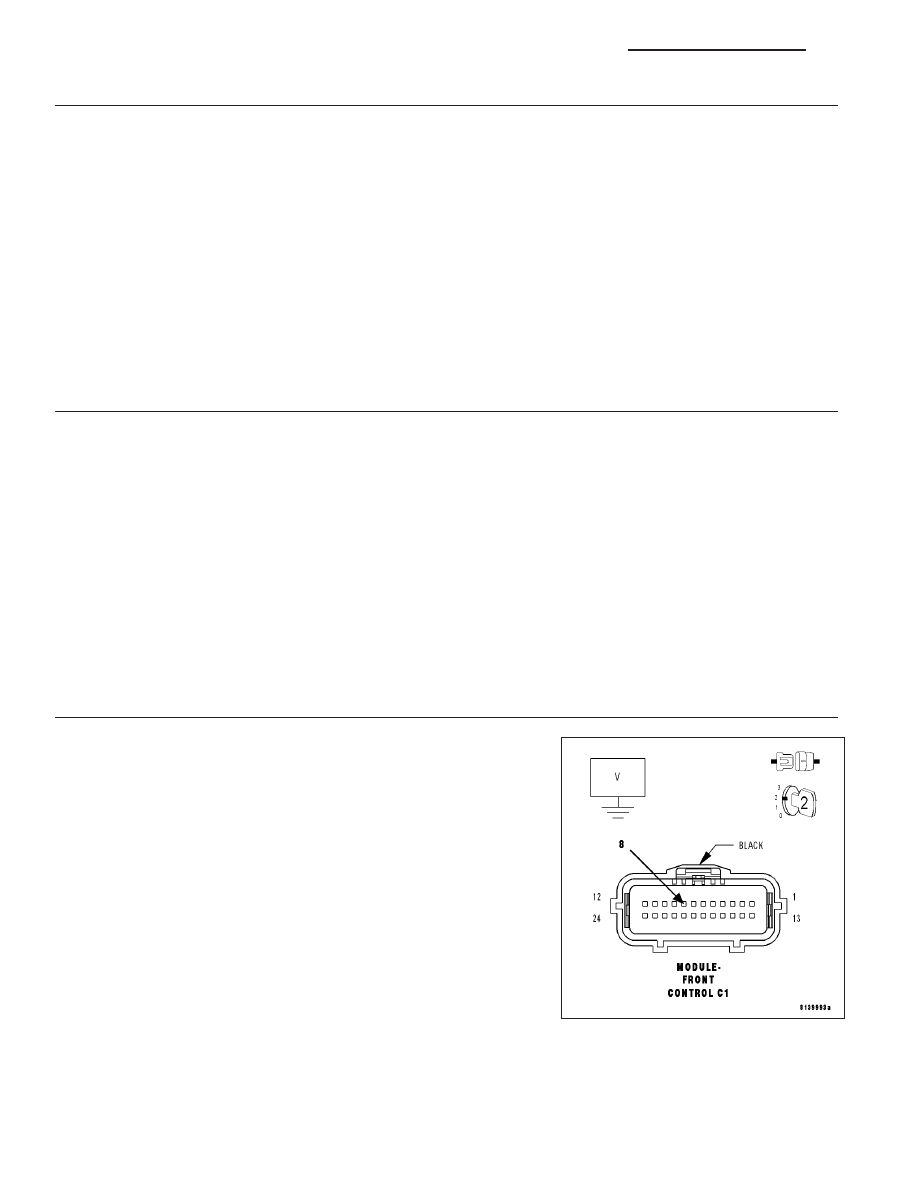

(D65) CAN C BUS (+) CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Front Control Module C1 harness connector.

Turn the ignition on.

Measure the voltage between the (D65) CAN C Bus (+) circuit and
ground.

Is there any voltage present?

Yes

>> Repair the (D65) CAN C Bus (+) circuit for a short to volt-

age.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 9

8E - 114

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

LX

9.

(D64) CAN C BUS (-) CIRCUIT SHORTED TO VOLTAGE

Measure the voltage between the (D64) CAN C Bus (-) circuit and
ground.

Is there any voltage present?

Yes

>> Repair the (D64) CAN C Bus (-) circuit for a short to volt-

age.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 10

10.

(D65) CAN C BUS (+) CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (D65) CAN C Bus (+)
circuit.

Is any resistance present?

Yes

>> Repair the (D65) CAN C Bus (+) circuit for a short to

ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 11

11.

(D64) CAN C BUS (-) CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (D64) CAN C Bus (-)
circuit.

Is any resistance present?

Yes

>> Repair the (D64) CAN C Bus (-) circuit for a short to

ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 12

LX

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 115

12.

(D65) CAN C BUS (+) CIRCUIT SHORTED TO (D64) CAN C BUS (-) CIRCUIT

Measure the resistance between the (D65) CAN C Bus (+) circuit and
the (D64) CAN C Bus (-) circuit.

Is any resistance present?

Yes

>> Repair the (D65) CAN C Bus (+) circuit for a short to the

(D64) CAN C Bus (-) circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace and program the Front Control Mod-
ule in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8E - 116

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

LX

U1107-ECU IN SINGLE-WIRE MODE

For a complete wiring diagram Refer to Section 8W.
