U0103-LOST COMMUNICATION WITH ELECTRIC GEAR SHIFT MODULE

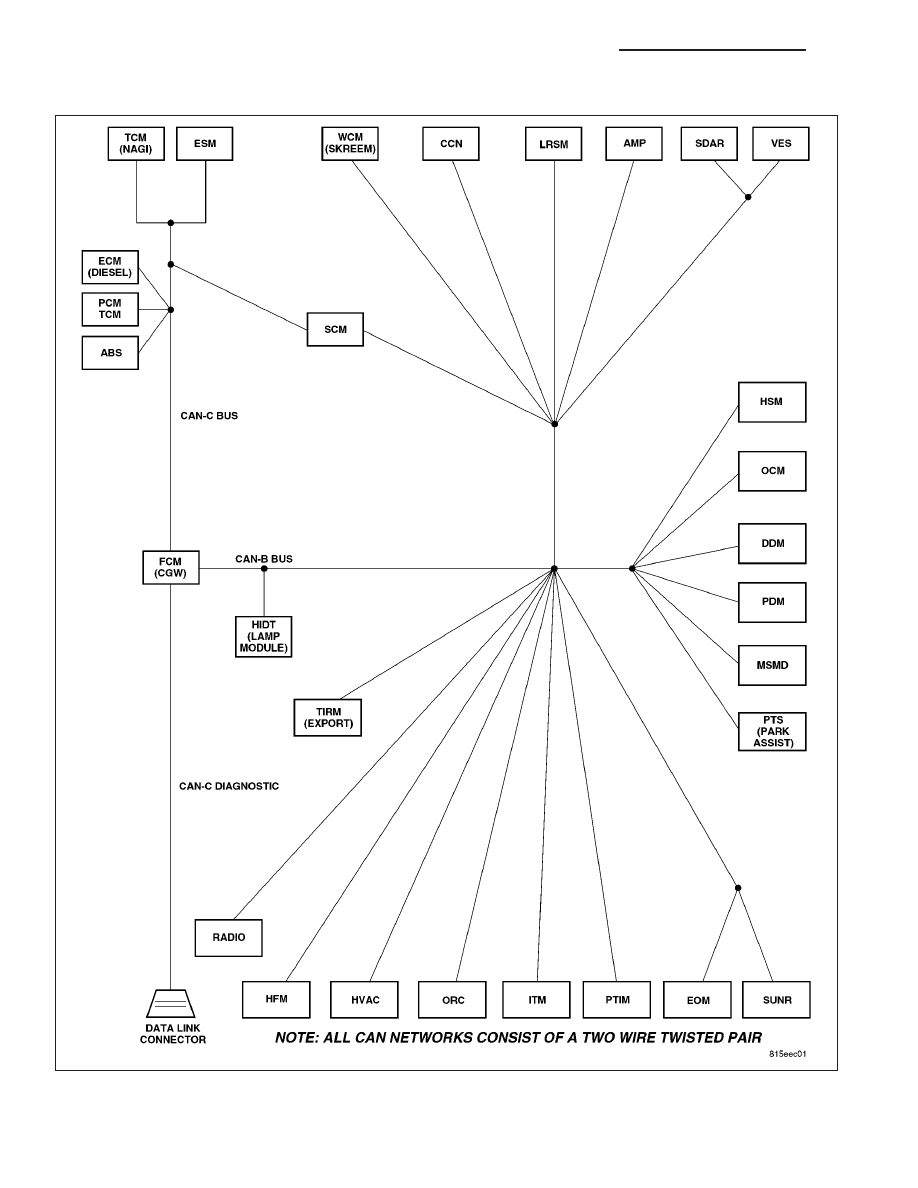

For a complete wiring diagram Refer to Section 8W.

8E - 30

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the ignition on

•

Battery voltage between 10 and 16 volts

•

IOD fuse installed

•

FCM is configured correctly

•

Set Condition:
Bus messages not received from the Electric Gear Shift Module (shifter lever assembly) for approximately
500ms.

Possible Causes

CAN B OR CAN C BUS CIRCUITS OPEN OR SHORTED

DTCS RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

FCM NOT CONFIGURED CORRECTLY

SHIFTER LEVER ASSEMBLY (NAG1 ONLY)

SHIFTER LEVER ASSEMBLY (NAG1 ONLY) POWER AND GROUND

ELECTRONIC SHIFT MODULE (COLUMN NAG1)

ELECTRONIC SHIFT MODULE (COLUMN NAG1) POWER AND GROUND

MODULE THAT SET THIS DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTCs.

Is this DTC active?

Yes

>> Go To 2

No

>> Refer to the Stored Lost Communication test procedure. Refer to the table of contents in this section.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTCS

With the scan tool, read all active DTCs from all modules.

NOTE: Check for FCM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTCs.

Does the scan tool display any active DTCs to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Table of Contents for a complete list of the symptoms.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

No

>> Go To 3

LX

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 31

3.

VERIFY THAT THE SHIFTER LEVER ASSEMBLY (NAG 1 ONLY) OR IF APPLICABLE THE ELECTRONIC
SHIFT MODULE (COLUMN NAG 1) IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select ECU View.

Verify that the Shifter Lever Assembly (NAG 1 Only) or if applicable the Electronic Shift Module (Column NAG 1) is
active on the bus.

Is the Shifter Lever Assembly (NAG 1 Only) or if applicable the Electronic Shift Module (Column NAG
1) active on the bus?

Yes

>> Go To 4

No

>> Refer to the Table of Contents located in this section for a no response test procedure.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTCS

With the scan tool, select Network View and select Advanced.

Is there more than one module with active DTCs “Logged Against” the Shifter Lever Assembly (NAG 1
Only) or if applicable the Electronic Shift Module (Column NAG 1)?

Yes

>> Replace/update the Shifter Lever Assembly (NAG 1 Only) or if applicable the Electronic Shift Module

(Column NAG 1) in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

8E - 32

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

LX

U0121-LOST COMMUNICATION WITH ANTI-LOCK BRAKE MODULE

For a complete wiring diagram Refer to Section 8W.
