CONDITION

POSSIBLE CAUSE

CORRECTION

NO COMPACT
DISC
OPERATION

1. CD DAMAGED.

1. INSERT KNOWN GOOD CD AND TEST OPERATION. AVOID
THE USE OF

9

HOME MAID

9

CD’S WITH ADHESIVE LABELS.

THE LABELS MAY CAUSE DISC TO BECOME JAMMED IN THE
RADIO.

2. FOREIGN MATERIAL
ON CD.

2. CLEAN CD AND TEST OPERATION.

3. CONDENSATION ON
CD OR OPTICS.

3. ALLOW TEMPERATURE OF VEHICLE INTERIOR TO
STABILIZE AND TEST OPERATION.

4. RADIO
INOPERATIVE.

4. EXCHANGE OR REPLACE RADIO, IF REQUIRED.

8A - 134

AUDIO/VIDEO - SERVICE INFORMATION

LX

AMPLIFIER

DESCRIPTION

The amplifier (2) is available in two ratings: 288 watt
(RD7), and 380 watt (RDF). The amplifier is mounted
to the left of the steering column under the instrument
panel.

OPERATION

The amplifier receives fused battery current from a fuse in the rear Power Distribution Center (PDC) at all times.
The internal circuitry of the amplifier switches the amplifier ON based upon a CAN bus message that is received
from the radio receiver whenever the radio is turned on. The amplifier receives the sound signal inputs from the left
and right rear outputs of the radio, then sends the amplified speaker outputs for each of those channels to the
speakers.

DIAGNOSIS AND TESTING

AMPLIFIER

Any diagnosis of the Audio system should begin with the use of a scan tool and the appropriate Diagnostic
Service information.

Refer to the appropriate wiring information.

The amplifier unit should be checked if there is no sound output noted from the speakers. For diagnosis of the
power amplifier, (Refer to 8 - ELECTRICAL/AUDIO/SPEAKER - DIAGNOSIS AND TESTING).

REMOVAL

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Disconnect and isolate battery negative cable.

2. Remove the instrument panel silencer.

3. Disconnect electrical harness connectors.

LX

AUDIO/VIDEO - SERVICE INFORMATION

8A - 135

4. Remove the mounting fasteners (1).

5. Remove the amplifier (2).

INSTALLATION

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Position amplifier (2) into place.

2. Install mounting fasteners (1).

3. Connect electrical harness connectors.

4. Install instrument panel silencer.

5. Connect battery negative cable.

8A - 136

AUDIO/VIDEO - SERVICE INFORMATION

LX

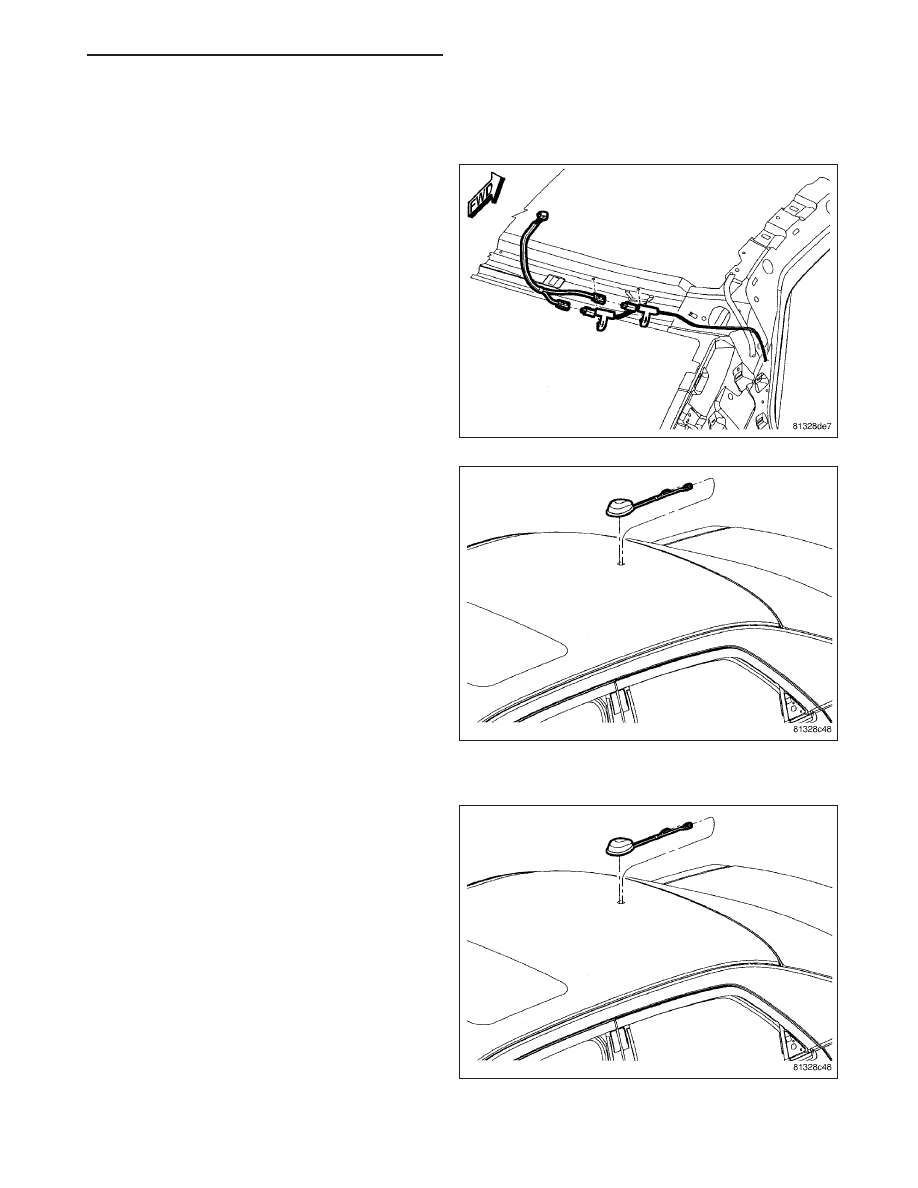

ANTENNA - SATELLITE RADIO

REMOVAL

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Disconnect and isolate the battery negative cable.

2. Lower the rear portion of the headliner as neces-

sary to access underside of antenna

3. Disconnect the wire harness connectors from the

antenna.

4. Remove the mounting fastener.

5. From inside the vehicle, and using a flat bladed

tool, depress one of the retaining tabs on the
antenna. Push up the one side of the antenna con-
nector through the roof panel. Depress the other
side of the connector and remove the antenna.

INSTALLATION

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

1. Insert wire harness through hole in roof panel.

Press antenna into position until both retainers
engage into position.

2. Install and tighten mounting fastener.
