B1475-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT LOW

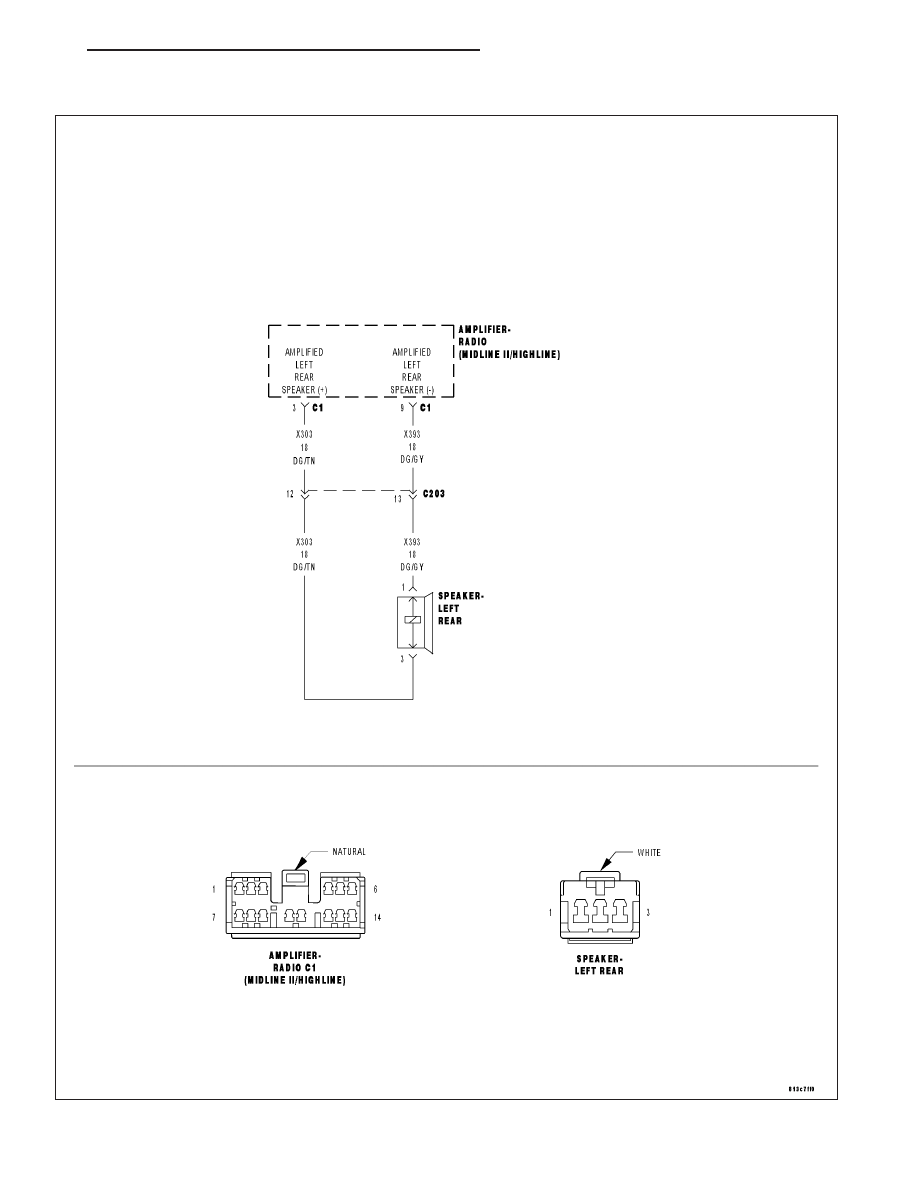

For a complete wiring diagram Refer to Section 8W.

8A - 58

AUDIO - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

The Amplifier detects a shorted to ground condition on the speaker output circuit.

Possible Causes

(X393) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT SHORTED TO GROUND

(X303) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT SHORTED TO GROUND

LEFT REAR DOOR SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1475-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE (X393) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT FOR A SHORT TO GROUND

Disconnect the Amplifier C1 harness connector.

Measure the resistance between ground and the (X393) Amplified Left Rear Door Speaker (+) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X393) Amplified Left Rear Door Speaker (+) circuit for a short to ground.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

3.

CHECK THE (X303) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (X303) Amplified Left Rear Door Speaker (-) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X303) Amplified Left Rear Door Speaker (-) for a short to ground.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 4

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 59

4.

CHECK OPERATION OF THE AMPLIFIED LEFT REAR DOOR SPEAKER

Turn the ignition off.

Reconnect and reinstall the Left Rear Door Speaker.

Measure the resistance of the speaker circuit between the Amplifier C1 harness connector and ground..

Is the resistance below 10K ohms?

Yes

>> Replace the Left Rear Door Speaker in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

8A - 60

AUDIO - ELECTRICAL DIAGNOSTICS

LX

B1476-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT HIGH
