When Monitored:

•

Amplifier Bus wake-up. Amplifier reset with scan tool.

•

Set Condition:

•

The Amplifier detects an open condition on the speaker output circuit.

Possible Causes

(X201) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT OPEN

(X291) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT OPEN

LEFT REAR DOOR SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on.

Turn the radio on.

With the scan tool, erase Amplifier DTCs.

With the scan tool, reset the amplifier.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B146D-CHANNEL 3 AUDIO SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE OPERATION OF THE LEFT REAR DOOR SPEAKER

Disconnect the Left Rear Door Speaker harness connector.

Turn the radio on and turn the volume to mid level.

With a voltmeter set to read in A/C voltage, measure the voltage of the Amplified Left Rear Door Speaker circuits in
the Amplified Left Rear Door Speaker harness connector.

Is the voltage present greater than 1 volt?

Yes

>> Replace the Amplified Left Rear Door Speaker in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

3.

CHECK THE (X201) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance of the (X201) Amplified Left Rear Door Speaker (+) circuit between the Amplifier C1 harness
connector and the Amplified Left Rear Door Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (X201) Amplified Left Rear Door Speaker (+) circuit for an open.

Perform BODY VERIFICATION TEST VER-1.

8A - 42

AUDIO - ELECTRICAL DIAGNOSTICS

LX

4.

CHECK THE (X291) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance of the (X291) Amplified Left Rear Door Speaker (-) circuit between the Amplifier C1 harness
connector and the Amplified Left Rear Door Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Amplifier in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Repair the (X291) Amplified Left Rear Door Speaker (-) circuit for an open.

Perform BODY VERIFICATION TEST VER-1.

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 43

B146E-CHANNEL 3 AUDIO SPEAKER OUTPUT CIRCUIT SHORTED TOGETHER

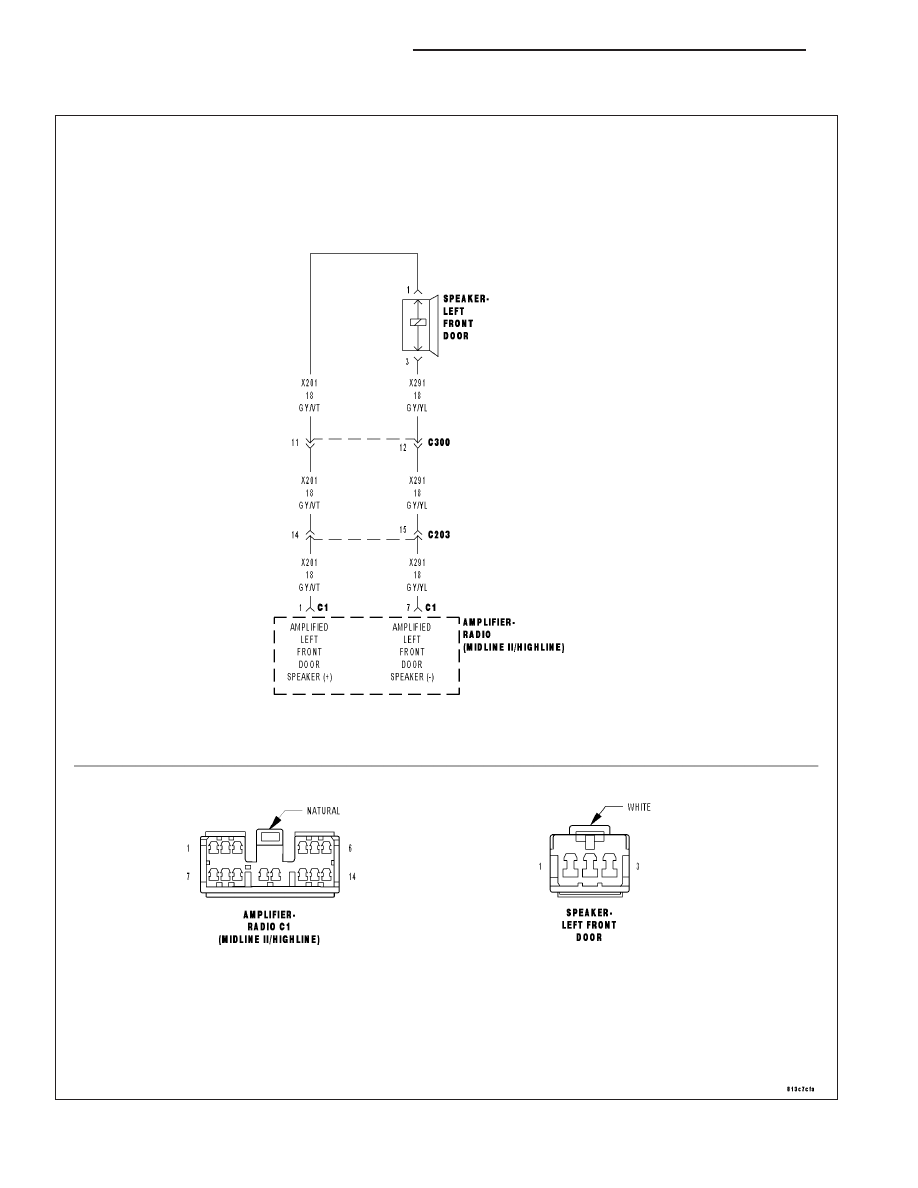

For a complete wiring diagram Refer to Section 8W.

8A - 44

AUDIO - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the ignition on. Radio volume at 25 or higher.

•

Set Condition:

•

The amplifier detects that the output circuits are shorted together.

Possible Causes

(X201) AMPLIFIED LEFT FRONT DOOR SPEAKER (+) CIRCUIT SHORTED TO THE (X291) AMPLIFIED LEFT
FRONT DOOR SPEAKER (-) CIRCUIT

AMPLIFIED LEFT FRONT DOOR SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, erase Amplifier DTCs.

Turn the radio on.

Turn the volume level to 25.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B146E-CHANNEL 3 AUDIO SPEAKER OUTPUT CIRCUIT SHORTED
TOGETHER?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE OPERATION OF THE AMPLIFIED LEFT FRONT DOOR SPEAKER

Disconnect the Amplified Left Front Door Speaker.

Measure the resistance of the speaker between the two terminals.

Is the resistance of the speaker less than 1 ohm?

Yes

>> Replace the Amplified Left Front Door Speaker in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

3.

CHECK THE (X201) AMPLIFIED LEFT FRONT DOOR SPEAKER (+) CIRCUIT, AND THE (X291) AMPLIFIED
LEFT FRONT DOOR SPEAKER (-) CIRCUITS FOR A SHORT TOGETHER

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance between the (X201) Amplified Left Front Door Speaker (+) circuit, and the (X291) Amplified
Left Front Door Speaker (-) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X201) Amplified Left Front Door Speaker (+) circuit, and the (X291) Amplified Left Front

Door Speaker (-) circuit for a short together.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 45
