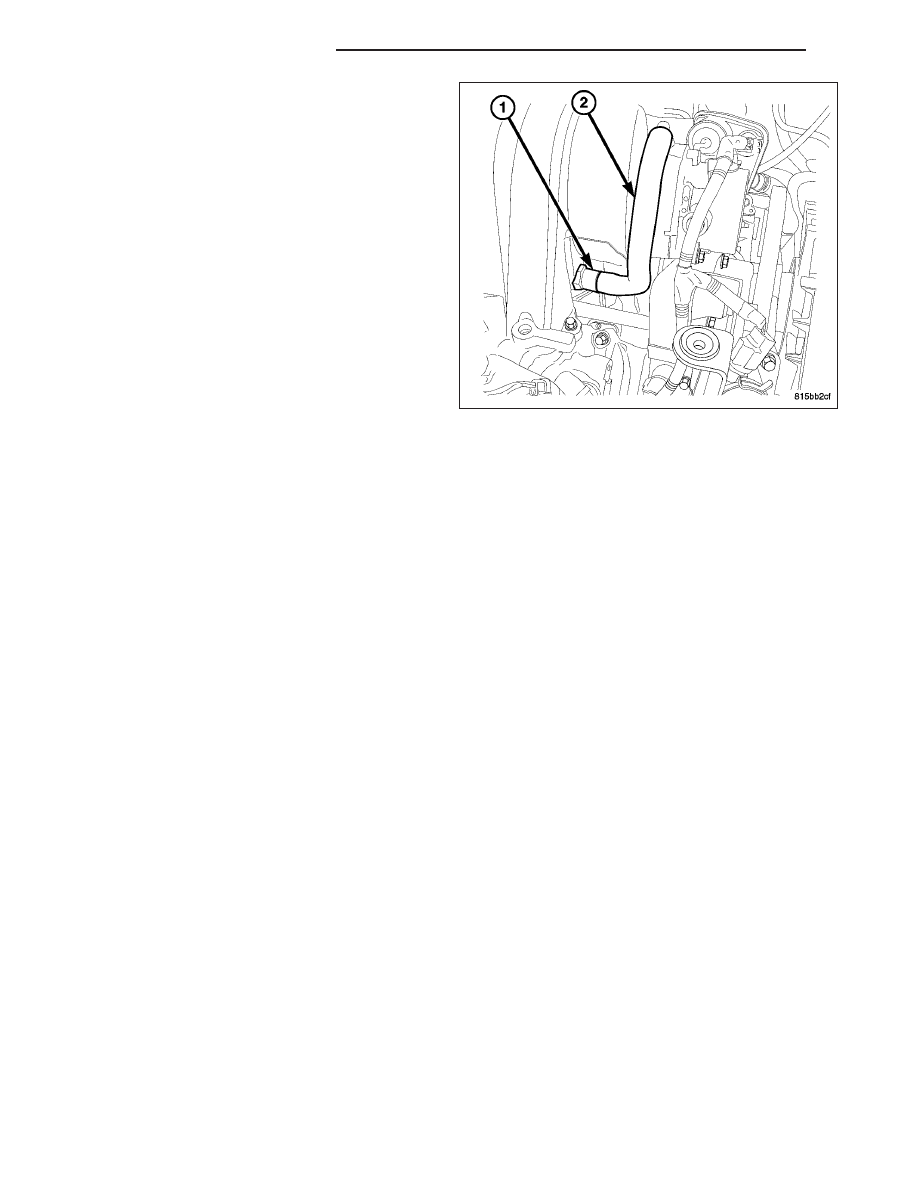

The PCV valve (1) is threaded into the right-front cor-
ner of the intake manifold.

3. Install valve (1) into intake manifold.

4. Install rubber hose (2) to valve.

25 - 26

EVAPORATIVE EMISSIONS

LX

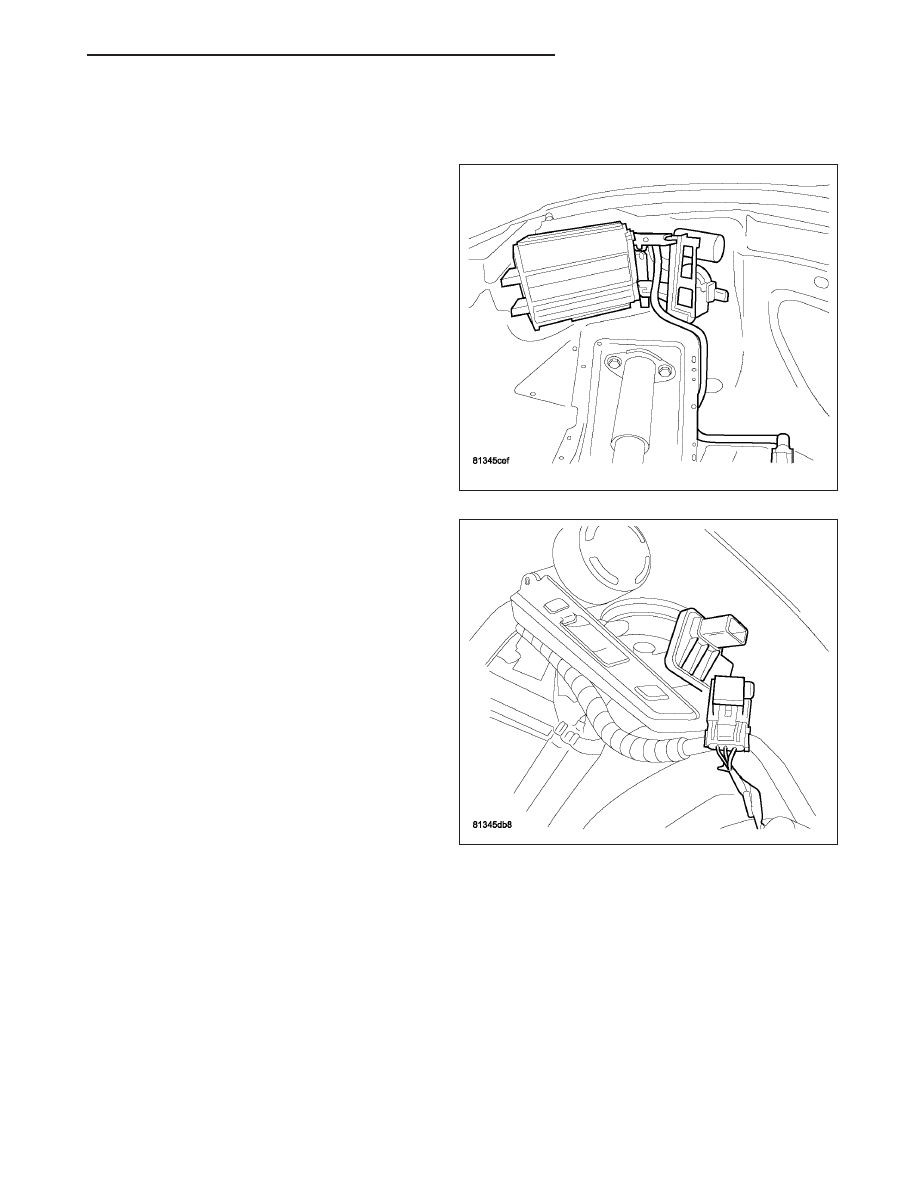

CANISTER-VAPOR

REMOVAL

1. Disconnect negative battery cable.

2. Raise vehicle and support.

3. Remove the right rear tire.

4. Remove the inner splash shield.

5. Disconnect the EVAP line.

6. Unlock and disconnect electrical connector from

pump.

LX

EVAPORATIVE EMISSIONS

25 - 27

7. Remove mounting nut.

8. Slide

assembly

forward

off

of

rear

mounting

brackets.

9. Make sure that you do not lose the rubber mounts

in canister brackets.

25 - 28

EVAPORATIVE EMISSIONS

LX

10. Disconnect vapor lines from EVAP canister.

11. Squeeze connector and pull.

12. Remove mounting nuts from canister.

13. Remove vapor canister from bracket.

LX

EVAPORATIVE EMISSIONS

25 - 29
