3.

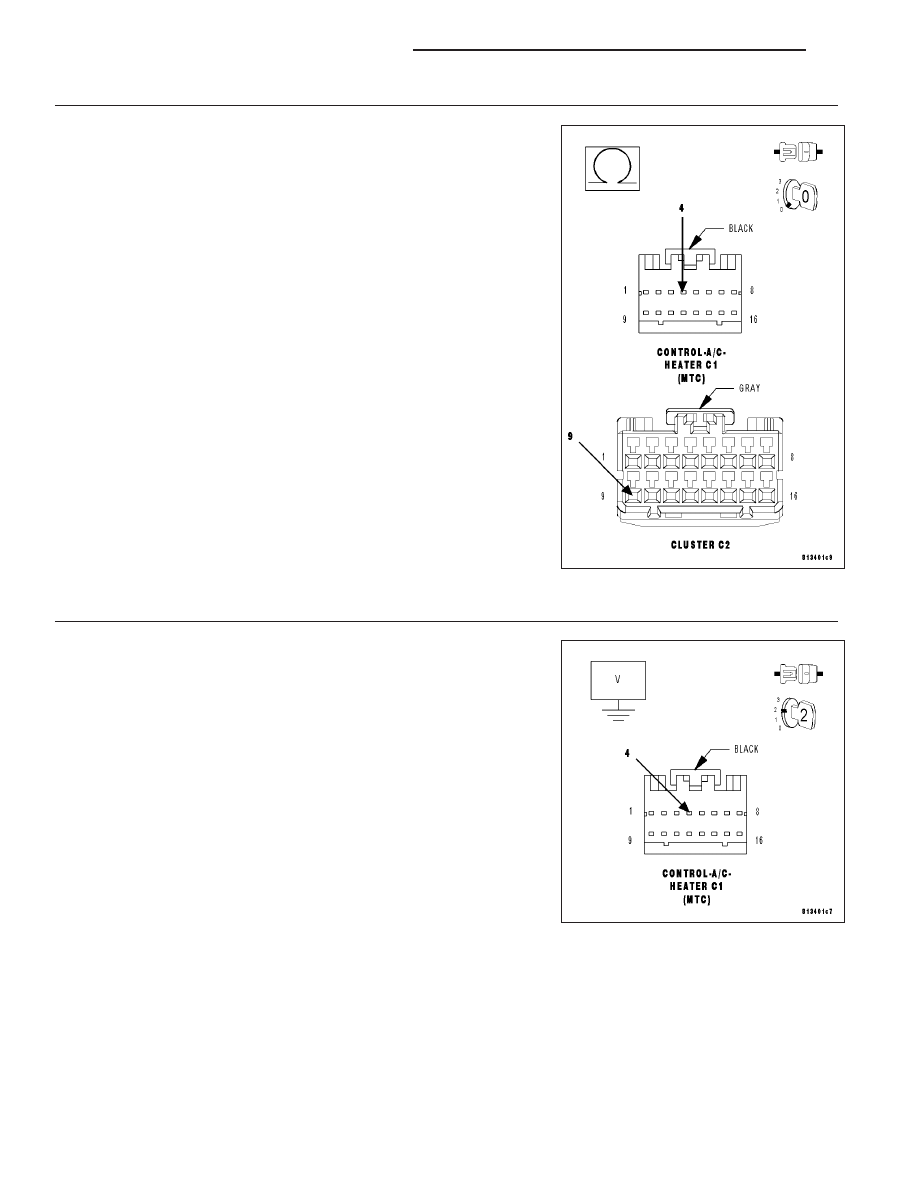

CHECK (C105) HVAC MUX CONTROL CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Instrument Cluster C2 harness connector.

Measure the resistance of the (C105) HVAC MUX Control circuit
between the A/C Heater Control C1 harness connector and the Instru-
ment Cluster C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster (CCN) in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Repair the (C105) HVAC MUX Control circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

4.

CHECK (C105) HVAC MUX CONTROL CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Instrument Cluster C2 harness connector.

Turn the ignition on.

Measure the voltage of the (C105) HVAC MUX Control circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C105) HVAC MUX Control circuit for a short to

voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the Instrument Cluster (CCN) in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

24 - 278

HVAC - ELECTRICAL DIAGNOSTICS

LX

B1601–LEFT SOLAR SENSOR CIRCUIT LOW (ATC)

For a complete wiring diagram Refer to Section 8W.

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 279

•

When Monitored:
With ignition on.

•

Set Condition:
If the Left Sunload Sensor input is out of range toward the low voltage threshold.

Possible Causes

(G39) SUN SENSOR NO. 1 SIGNAL CIRCUIT SHORTED TO GROUND

(G39) SUN SENSOR NO. 1 SIGNAL CIRCUIT SHORTED TO (G939) SUN SENSOR RETURN CIRCUIT

SUN SENSOR

A/C HEATER CONTROL

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK FOR DTC B1601–LEFT SOLAR SENSOR CIRCUIT LOW WITH SUN SENSOR HARNESS
CONNECTOR DISCONNECTED

Turn the ignition off.

Disconnect the Sun Sensor harness connector.

Turn the ignition on.

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

With the scan tool, read HVAC DTCs.

Does the scan tool display: B1601–LEFT SOLAR SENSOR CIR-
CUIT LOW?

Yes

>> Go To 2

No

>> Replace the Sun Sensor in accordance with the Service

Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

2.

CHECK (G39) SUN SENSOR NO. 1 SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (G39) Sun Sensor No. 1 Signal circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (G39) Sun Sensor No. 1 Signal circuit for a

short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 3

24 - 280

HVAC - ELECTRICAL DIAGNOSTICS

LX

3.

CHECK (G39) SUN SENSOR NO. 1 SIGNAL CIRCUIT FOR A SHORT TO (G939) SUN SENSOR RETURN
CIRCUIT

Measure the resistance between the (G39) Sun Sensor No. 1 Signal
circuit and the (G939) Sun Sensor Return circuit in the A/C Heater Con-
trol C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (G39) Sun Sensor No. 1 Signal circuit for a

short to the (G939) Sun Sensor Return circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Replace the A/C Heater Control in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).
