When Monitored:
With the ignition on.

•

Set Condition:
If the Instrument Cluster (CCN) detects voltage below 0.55 volts for 10 seconds on the (C105) HVAC MUX
Control circuit.

Possible Causes

(C105) HVAC MUX CONTROL CIRCUIT SHORTED TO GROUND

INSTRUMENT CLUSTER (CCN)

A/C HEATER CONTROL

Diagnostic Test

1.

VERIFY DTC B1082-HVAC MUX CIRCUIT LOW IS ACTIVE

Turn the ignition on.

With the scan tool, erase CCN DTCs.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

With the scan tool, read CCN DTCs.

Does the scan tool display active: B1082–HVAC MUX CIRCUIT LOW?

Yes

>> Go To 2

No

>> Check for an intermittent condition by inspecting the related wiring harness for chafed, pierced, pinched,

and partially broken wires. Also, inspect the related connectors for broken, bent, pushed out, spread,
corroded, or contaminated terminals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

2.

CHECK FOR DTC B1082-HVAC MUX CIRCUIT LOW WITH A/C HEATER CONTROL C1 HARNESS
CONNECTOR DISCONNECTED

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool, erase CCN DTCs.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

With the scan tool, read CCN DTCs.

Does the scan tool display: B1082–HVAC MUX CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

24 - 274

HVAC - ELECTRICAL DIAGNOSTICS

LX

3.

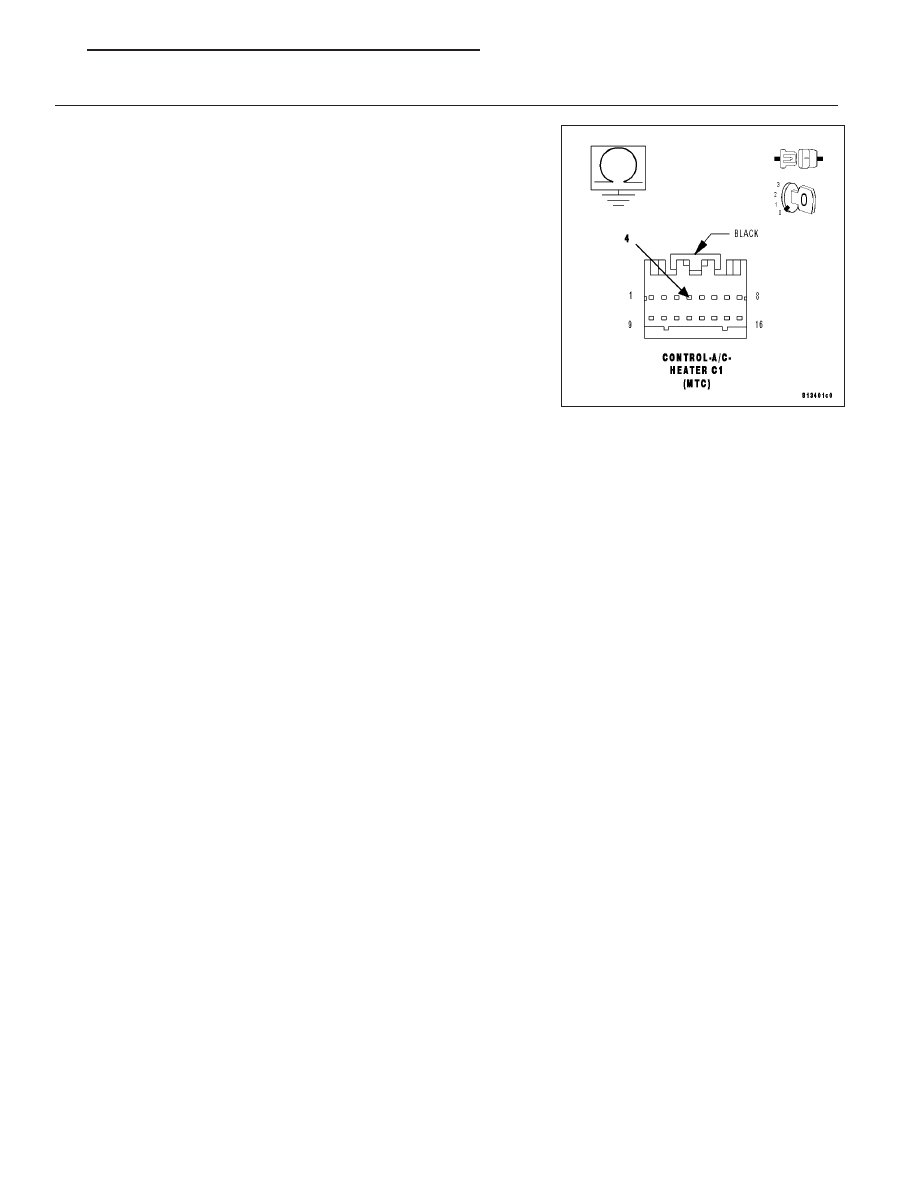

CHECK (C105) HVAC MUX CONTROL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster C2 harness connector.

Measure the resistance of the (C105) HVAC MUX Control circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C105) HVAC MUX Control circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the Instrument Cluster (CCN) in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 275

B1083–HVAC MUX CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.

24 - 276

HVAC - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Instrument Cluster (CCN) detects voltage above 4.5 volts for 10 seconds on the (C105) HVAC MUX
Control circuit.

Possible Causes

(C105) HVAC MUX CONTROL CIRCUIT SHORTED TO VOLTAGE

(C105) HVAC MUX CONTROL CIRCUIT OPEN

INSTRUMENT CLUSTER (CCN)

A/C HEATER CONTROL

Diagnostic Test

1.

VERIFY DTC B1083–HVAC MUX CIRCUIT HIGH IS ACTIVE

Turn the ignition on.

With the scan tool, erase CCN DTCs.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

With the scan tool, read CCN DTCs.

Does the scan tool display active: B1083–HVAC MUX CIRCUIT HIGH?

Yes

>> Go To 2

No

>> Check for an intermittent condition by inspecting the related wiring harness for chafed, pierced, pinched,

and partially broken wires. Also, inspect the related connectors for broken, bent, pushed out, spread,
corroded, or contaminated terminals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

2.

CHECK (C105) HVAC MUX CONTROL CIRCUIT VOLTAGE AT A/C HEATER CONTROL C1 HARNESS
CONNECTOR

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C105) HVAC MUX Control circuit.

What is the voltage?

Below 4.8 Volts

Go To 3

4.8 to 5.2 Volts

Replace the A/C Heater Control in accordance with the Ser-
vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

Above 5.2 Volts

Go To 4
