81–BLOWER NOT ON HIGH AT START OF COOLDOWN TEST (MTC)

For a complete wiring diagram Refer to Section 8W.

24 - 142

HVAC - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
When executing the Cooldown Test.

•

Set Condition:
If the A/C Heater Control sensed that the blower was not operating at high speed when executing the
Cooldown Test.

Possible Causes

BLOWER CONTROL NOT SET TO HIGH SPEED WHEN EXECUTING THE COOLDOWN TEST

BLOWER MOTOR / RELATED CIRCUITS

(C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT SHORTED TO (Z908) GROUND CIRCUIT

(C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT SHORTED TO (Z909) GROUND CIRCUIT

(C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT SHORTED TO GROUND

(C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT OPEN

A/C HEATER CONTROL

NOTE: This DTC will display as active if the ignition is not cycled after running the Cooldown Test. Other-
wise, it will display as stored until cleared.

Diagnostic Test

1.

CHECK THE BLOWER SPEED SETTING

Was the blower control set to high speed before executing the Cooldown Test?

Yes

>> Go To 2

No

>> Start the engine, set the blower control to high speed, and then run the Cooldown Test again.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

2.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO THE (Z908)
GROUND CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control C3 harness connector.

Measure the resistance between the (C850) Blower Switch Position Sig-
nal circuit and the (Z908) Ground circuit in the A/C Heater Control C3
harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C850) Blower Switch Position Signal circuit for a

short to the (Z908) Ground circuit. Run the Cooldown Test
again after the repair is complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 3

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 143

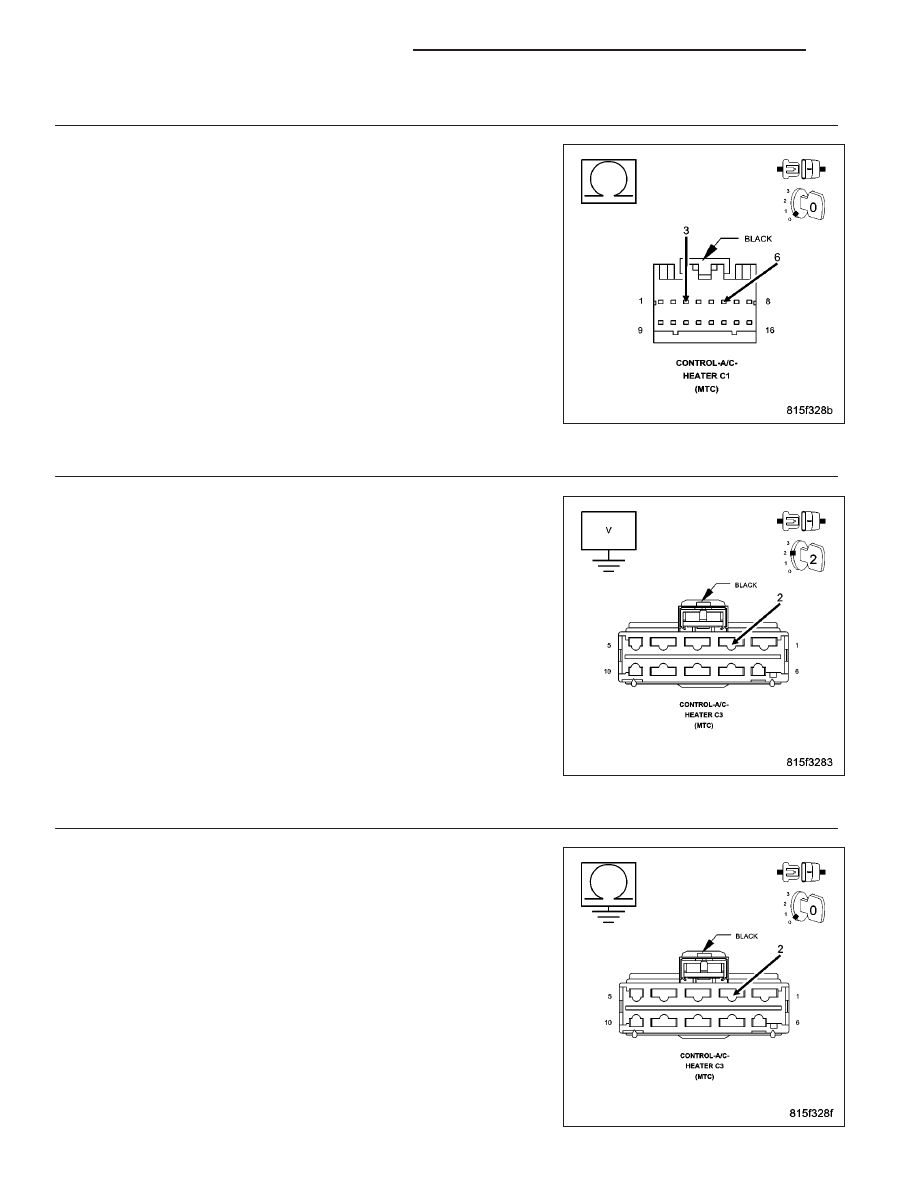

3.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO THE (Z909)
GROUND CIRCUIT

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance between the (C850) Blower Switch Position Sig-
nal circuit and the (Z909) Ground circuit in the A/C Heater Control C1
harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C850) Blower Switch Position Signal circuit for a

short to the (Z909) Ground circuit. Run the Cooldown Test
again after the repair is complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 4

4.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT VOLTAGE

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C850) Blower Switch Position Signal circuit.

Is the voltage above 4.8 volts?

Yes

>> Check the blower motor and related circuits for the cause of

blower operation problems and repair as necessary. Run
the Cooldown Test again after the repair is complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 5

5.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO GROUND

Measure the resistance of the (C850) Blower Switch Position Signal cir-
cuit between ground and the A/C Heater Control C3 harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C850) Blower Switch Position Signal circuit for a

short to ground. Run the Cooldown Test again after the
repair is complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 6

24 - 144

HVAC - ELECTRICAL DIAGNOSTICS

LX

6.

CHECK (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (C850) Blower Switch Position Signal cir-
cuit between the A/C Heater Control C1 harness connector and the A/C
Heater Control C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control in accordance with the Ser-

vice Information. Run the Cooldown Test again after the
repair is complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (C850) Blower Switch Position Signal circuit for

an open. Run the Cooldown Test again after the repair is
complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).
