6.

CHECK (Z903) GROUND CIRCUIT FOR AN OPEN OR HIGH RESISTANCE

Using a 12-volt test light connected to 12 volts, probe the (Z903)
Ground circuit.

NOTE: The test light should illuminate brightly. Compare the
brightness to that of a direct connection to the battery.

Does the test light illuminate brightly on both circuits?

Yes

>> Go To 7

No

>> Repair (Z903) circuit for an open or high resistance.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

7.

REPLACE ANTI-LOCK BRAKES MODULE & VERIFY IF DTC IS STILL ACTIVE

Replace the Anti-Lock Brakes Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

Turn the ignition on.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Replace the Hydraulic Control Unit in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5 - 338

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

C2200-ANTI-LOCK BRAKE MODULE INTERNAL

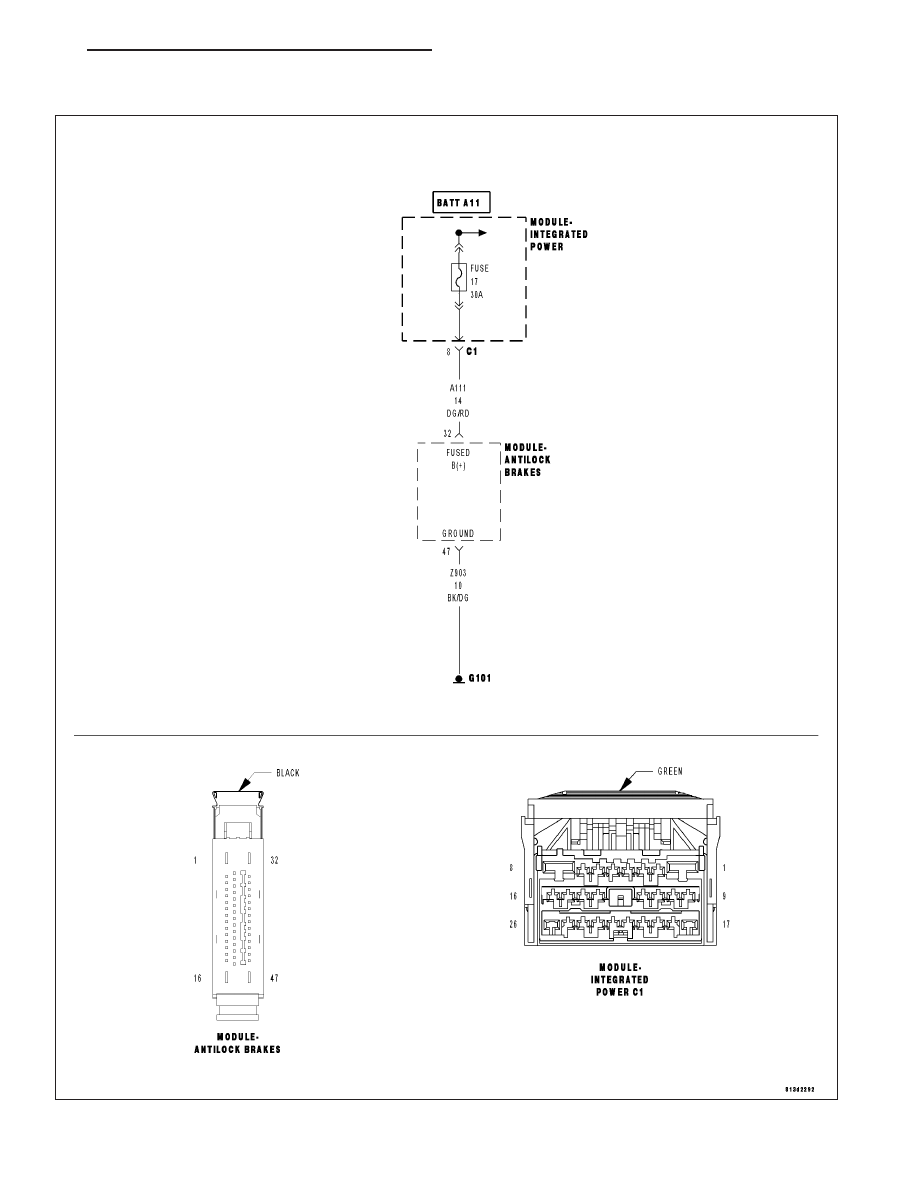

For a complete wiring diagram Refer to Section 8W.

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 339

•

When Monitored:
Ignition on. The Anti-Lock Brake Module monitors its internal microprocessors for correct operation.

•

Set Condition:
If the Anti-lock brake module detects an internal fault, the DTC is set.

Possible Causes

ABM - INTERNAL FAULT

Diagnostic Test

1.

ABM INTERNAL FAILURE DTC PRESENT

Turn the ignition on.

With the scan tool, read DTCs.

With the scan tool, erase DTCs.

Turn the ignition off.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display ANTI-LOCK BRAKE MODULE INTERNAL FAILURE?

Yes

>> Replace the Anti-Lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5 - 340

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

C2202-ORIGINAL VIN MISMATCH/MISSING

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At power up, VIN is read off the CAN bus.

•

Set Condition:
The VIN stored in the ABM does not match the VIN read off of the CAN bus.

Possible Causes

ABM MOVED FROM DIFFERENT VEHICLE

WRONG VIN PROGRAMMED INTO VEHICLE

Diagnostic Test

1.

CHECK FOR A DTC C2202-ORIGINAL VIN MISMATCH/MISSING

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, read and record DTCs.

With the scan tool, read and record Freeze Frame information.

Perform ECU initialization with drive test. Refer to ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

Start the engine.

With the scan tool, read and record DTCs.

Does the scan tool display: C2202-ORIGINAL VIN MISMATCH/MISSING?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

2.

WRONG VIN PROGRAMMED INTO VEHICLE

Is the correct VIN programmed into the vehicle?

Yes

>> Replace the Anti-Lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Reprogram the VIN per service information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 341
