TRUNK REAR TRIM PANEL

REMOVAL

1. Remove the four push-pin fasteners (1) that secure

the trunk rear trim panel (2) to the inside of the
deck opening lower panel (3).

2. Remove the trim panel from the vehicle.

INSTALLATION

1. Position the trunk rear trim panel (2) to the inside

of the deck opening lower panel (3).

2. Reinstall the four push-pin fasteners (1) that secure

the trim panel to the deck opening lower panel.

23 - 204

INTERIOR

LX

LIFTGATE

TABLE OF CONTENTS

page

page

LOCK CYLINDER - POLICE ONLY

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207

BUMPER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

GAS PROP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

HINGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212

LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

LATCH HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

LATCH STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

LIFTGATE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

TRIM PANEL

REMOVAL

LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

INSTALLATION

LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221

LX

LIFTGATE

23 - 205

LOCK CYLINDER - POLICE ONLY

REMOVAL

NOTE: Magnum Police Only

1. Open liftgate. Lock cylinder shown (1).

2. Remove fasteners (2) attaching liftgate lower trim

panel. (Refer to 23 - BODY/DECKLID/HATCH/LIFT-
GATE/TAILGATE/TRIM PANEL - REMOVAL)

3. Disconnect remote handle link from lock cylinder.

23 - 206

LIFTGATE

LX

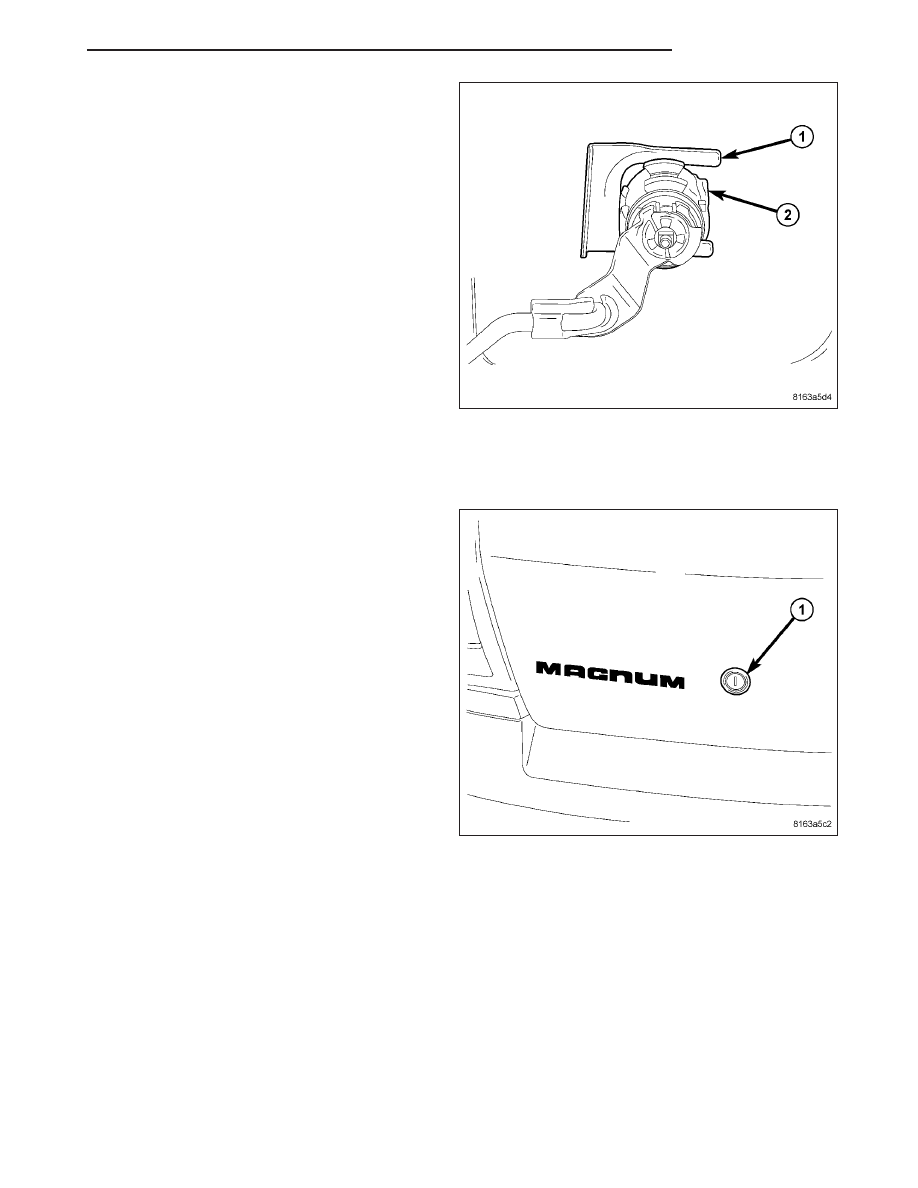

4. Remove lock cylinder clip (1) from lock cylinder (2).
