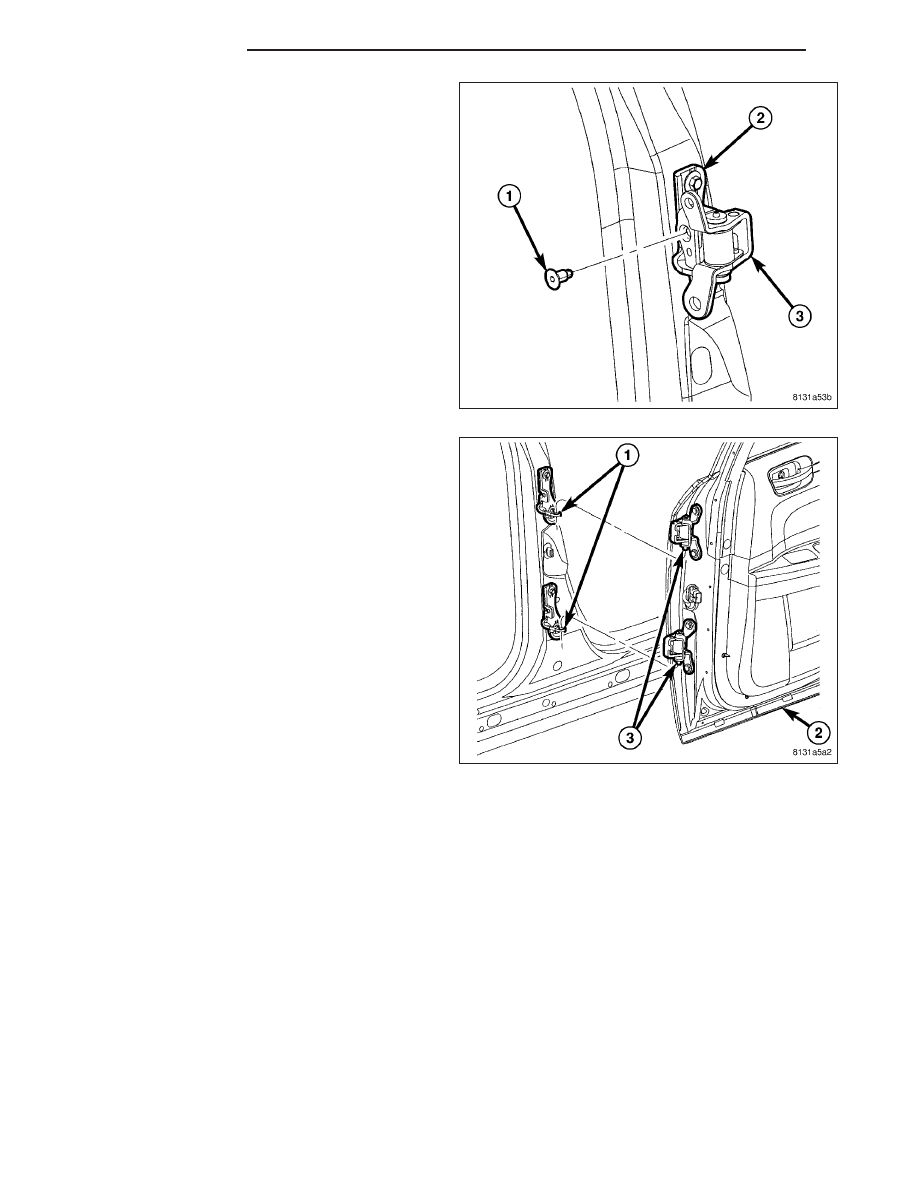

7. Remove the screw (1) from both the upper and

lower rear door hinges that secures the door hinge
bracket (3) to the body hinge bracket (2).

8. While still supporting the door, close the door to the

intermediate detent position (one detent from the
full open position).

9. Raise the rear door (2) upward far enough to dis-

engage the upper and lower hinge pins (3) from
the pivots (1) on the upper and lower body hinge
brackets.

10. Remove the rear door from the vehicle.

23 - 64

DOOR - REAR

LX

INSTALLATION

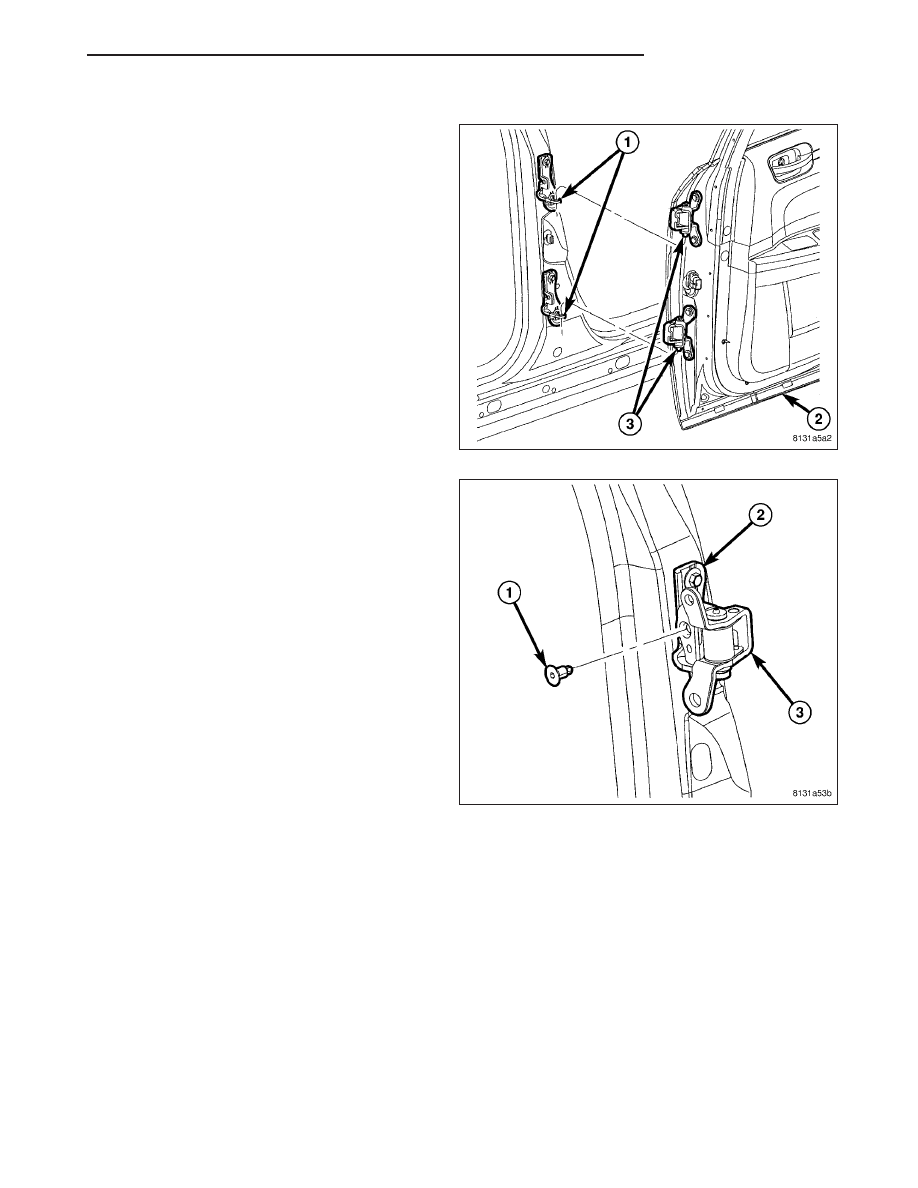

1. Support the rear door (2) with a suitable lifting

device.

2. Position the door with the upper and lower hinge

pins (3) aligned over the pivots (1) on the upper
and lower body hinge brackets.

3. Lower the door far enough to engage the hinge

pins into the pivot holes.

4. While still supporting the door, open the door to the

full open position.

5. Align the holes in the upper and lower rear door

hinge brackets (3) with those in the body hinge
brackets (2).

6. Install and tighten the screw (1) into both the upper

and lower rear door hinge to secure the door hinge
brackets to the body hinge brackets. Tighten the
screws to 42 N·m (31 ft. lbs.).

7. Remove the lifting device supporting the door.

LX

DOOR - REAR

23 - 65

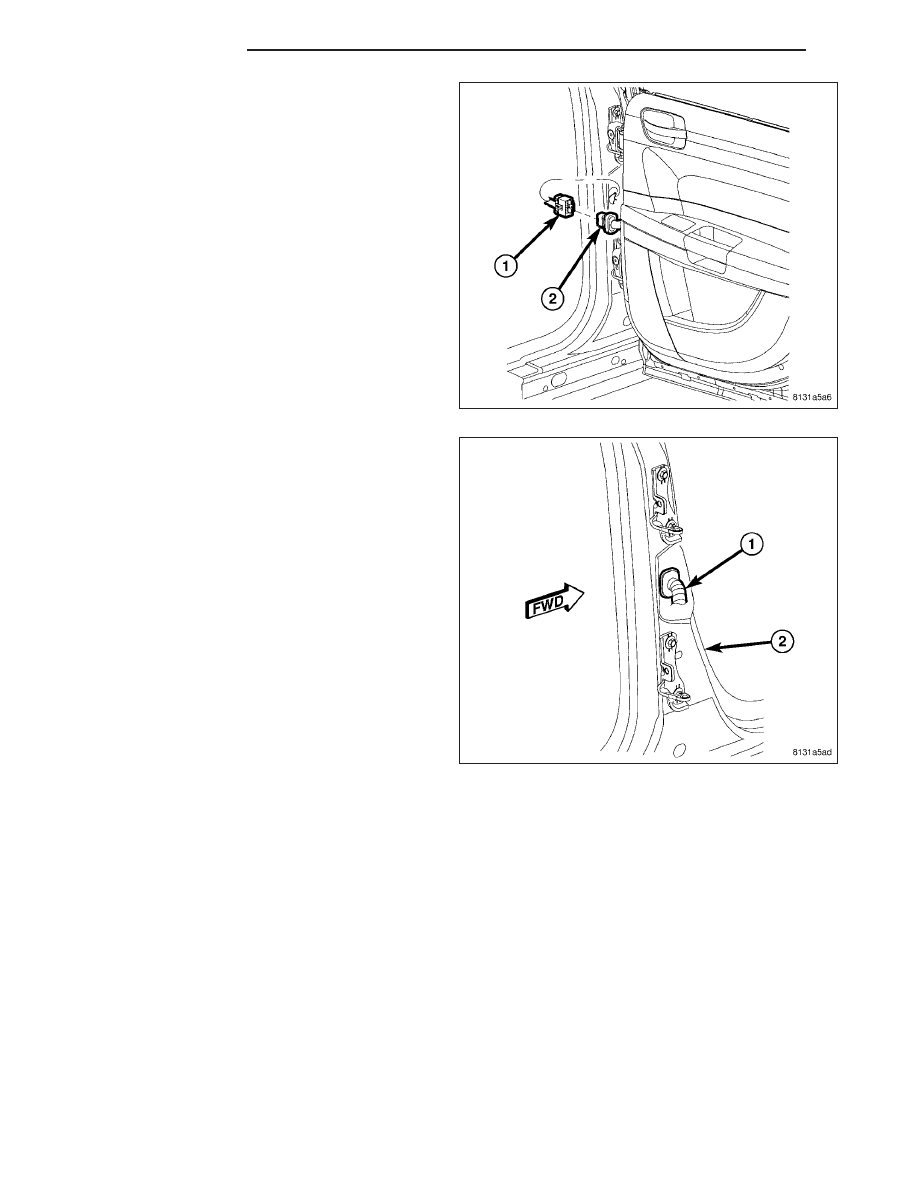

8. Carefully pull the body wire harness connector (1)

out from the B-pillar far enough to reconnect it to
the door wire harness boot and connector (2).

9. Engage the rear door wire harness boot and con-

nector (1) into the wiring clearance hole on the out-
side of the lower B-pillar (2).

10. Reconnect the battery negative cable.

11. Adjust the door hinge positions as necessary to

achieve proper door spacing and operation.

23 - 66

DOOR - REAR

LX

EXTERIOR HANDLE

REMOVAL

1. Remove the trim panel from the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/TRIM
PANEL - REMOVAL).

2. Remove the watershield from the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/WATER-
SHIELD - REMOVAL).

3. Remove the door glass channel and bracket from

the inside of the rear door. (Refer to 23 - BODY/
DOOR

-

REAR/GLASS

RUN

CHANNEL

-

REMOVAL).

4. Remove the latch from the inside of the rear door.

(Refer to 23 - BODY/DOOR - REAR/LATCH -
REMOVAL).

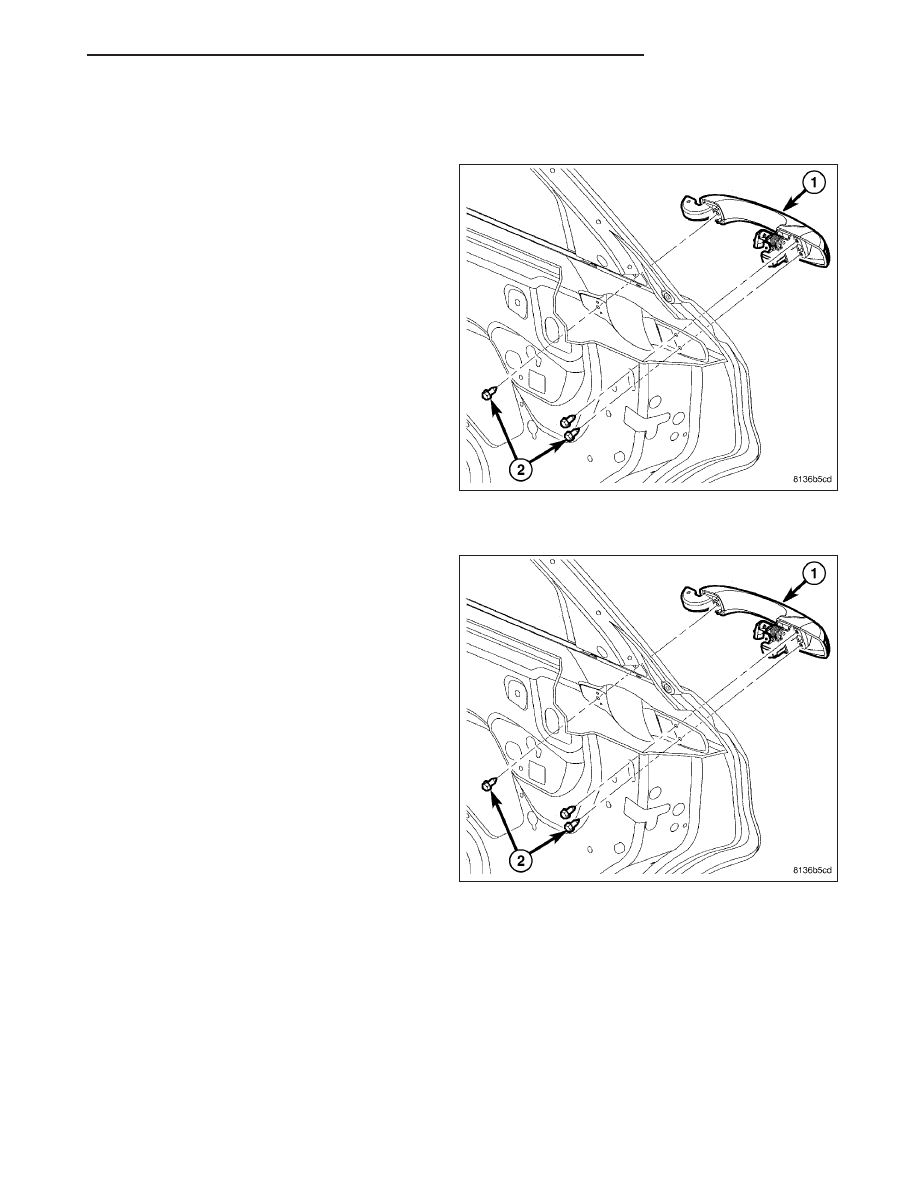

5. Remove the three screws (2) from the inside of the

door that secure that exterior handle (1) to the
door.

6. Remove the handle from the outside of the door.

INSTALLATION

1. Position the exterior handle (1) to the mounting

holes on the outside of the door.

2. From the inside of the door, install and tighten the

three screws (2) that secure that exterior handle to
the door. Tighten the screws to 5 N·m (44 in. lbs.).

3. Reinstall the latch to the inside of the rear door.

(Refer to 23 - BODY/DOOR - REAR/LATCH -
INSTALLATION).

4. Reinstall the door glass channel and bracket to the

inside of the rear door. (Refer to 23 - BODY/DOOR
- REAR/GLASS RUN CHANNEL - INSTALLATION).

5. Reinstall the watershield onto the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/WATER-
SHIELD - INSTALLATION).

6. Reinstall the trim panel onto the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/TRIM
PANEL - INSTALLATION).
