TRIM PANEL

REMOVAL

1. Disconnect and isolate the battery negative cable.

(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE).

2. Unsnap and fold back the screw cap below the trim

panel pull handle to access and remove the screw
(5) that secures the panel (2) to the pull handle
bracket.

3. Unsnap and fold back the screw cap within the

interior remote handle recess of the trim panel to
access and remove the screw (4) that secures the
panel to the inside of the door (1). The screw cap
on the sedan opens from the top, and the wagon
opens from the bottom.

4. Remove the four screws (6) that secure the bottom

and front lower corner of the trim panel to the
inside of the door.

5. Remove the two push pins (1) at the rear of the

trim panel and one push pin (1) at the front edge of
the trim panel. (Refer to 23 - BODY/DOOR -
FRONT - DESCRIPTION - FASTENERS).

23 - 52

DOOR - FRONT

LX

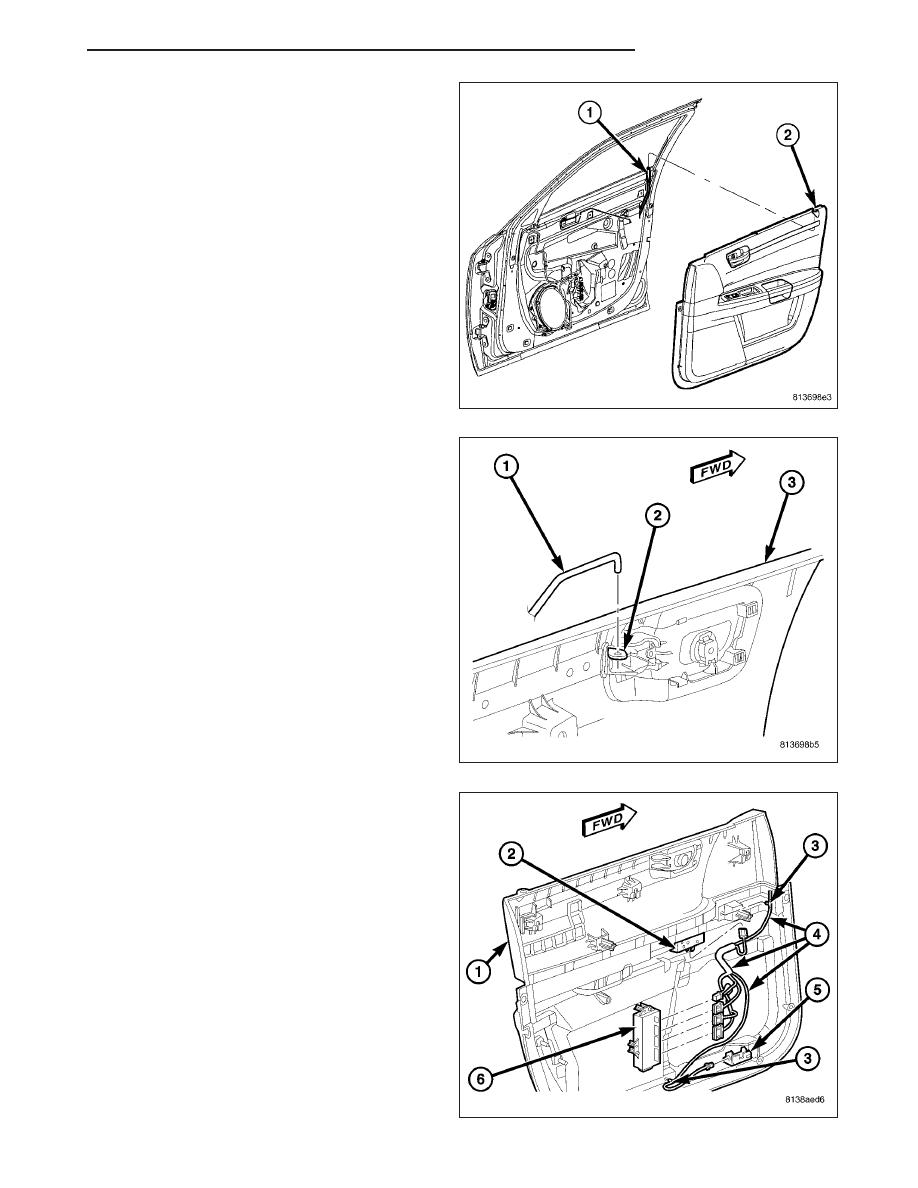

6. Pull the trim panel (2) away from the inside of the

door far enough to disengage the locator pins near
the top of the panel from the door, then lift the rear
of the panel upward far enough to disengage the
interior door latch lock link and knob (1) from the
clearance hole at the upper rear corner of the
panel.

7. Reach between the top of the trim panel (3) and

the inside of the door shell to unsnap the plastic
clip that secures the end of the interior door handle
latch release link (1) to the handle lever (2) and
disengage the link from the handle.

8. Pull the trim panel (1) away from the inside of the

door shell far enough to access and disconnect the
door wire harness (4) connectors from the power
window/lock/mirror switches (2), the door module
(6), and the door courtesy lamp (5) as the vehicle
is equipped.

9. Disengage the retainers (3) that secure the door

wire harness to the inside of the trim panel.

10. Remove the trim panel from the inside of the

door.

11. Remove door module if necessary. The heat

stakes have to be cut off or drilled out. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES/DOOR MODULE - REMOVAL).

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

LX

DOOR - FRONT

23 - 53

INSTALLATION

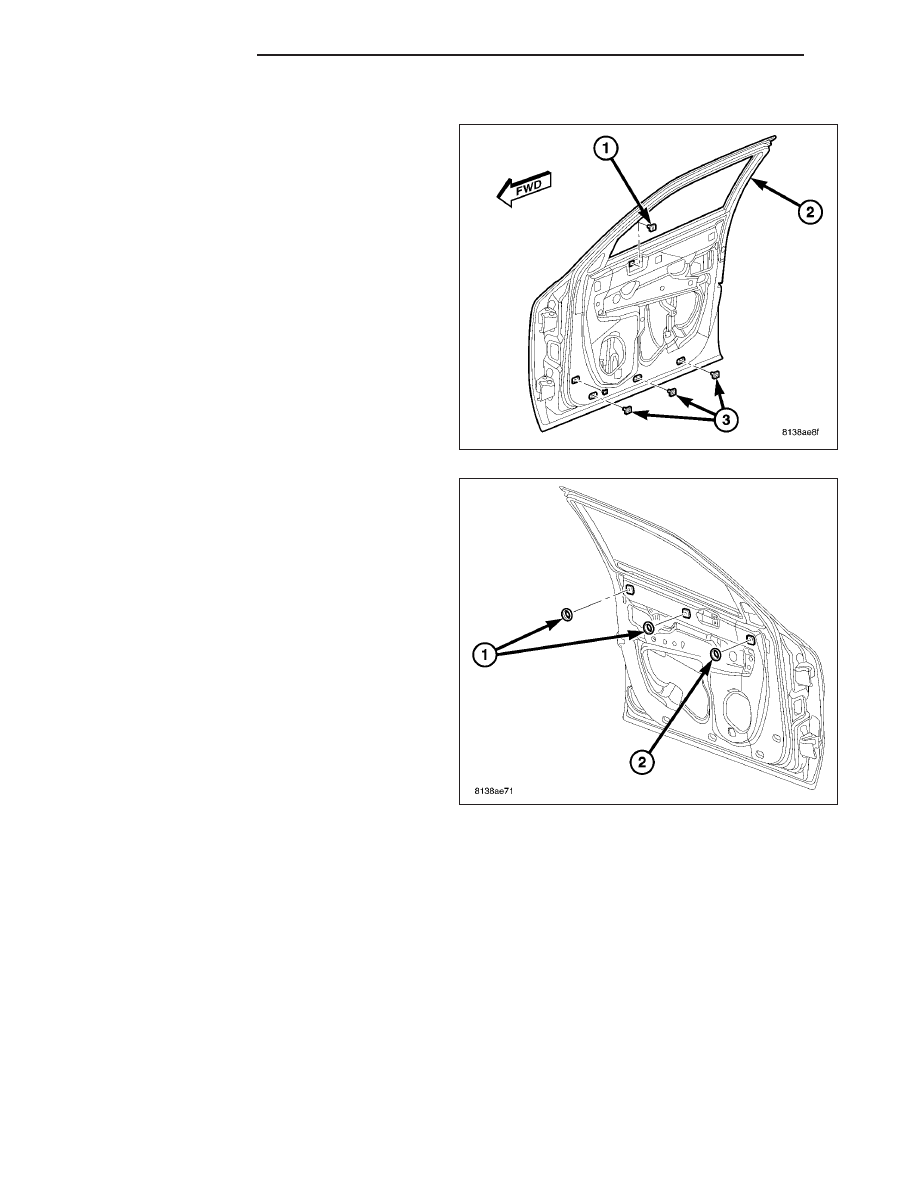

1. Check to be certain that the five spring nuts (1 and

3) are properly installed and in good condition on
the inside of the door (2).

2. Check to be certain that the three plug grommets

(1 and 2) are properly installed and in good condi-
tion on the inside of the door.

23 - 54

DOOR - FRONT

LX

3. Installing a new door trim panel (1) with the original

door module (6) or new door module (6) the mod-
ule can be attached by using screws or heat stake
the door module (6) to the trim panel. If the door
module (6) was removed or being replaced, use
screws to attach door module (6) to the second set
of bosses on the door trim panel (1). (Refer to 23 -
BODY - STANDARD PROCEDURE - HEAT STAK-
ING). If the door module (6) was removed or being
replaced, use screws to attach module to the sec-
ond set of bosses on the door trim panel (1).

4. Position the trim panel (1) close enough to the

inside of the door to engage the retainers (3) that
secure the door wire harness (4) to the inside of
the trim panel.

5. Reconnect the door wire harness connectors to the

power window/lock/mirror switches (2), the door
module (6), and the door courtesy lamp (5) as the
vehicle is equipped.

6. Reach between the top of the trim panel (3) and

the inside of the door shell to engage the end of
the interior door handle latch release link (1) to the
handle lever (2) and snap the plastic clip over the
link to secure it to the handle.

7. Lift the trim panel (2) over the inside of the door far

enough to engage the interior door latch lock link
and knob (1) into the clearance hole at the upper
rear corner of the panel.

LX

DOOR - FRONT

23 - 55
