WHEELS

DESCRIPTION

WHEEL

All vehicles use either steel or cast aluminum drop
center wheels. The original equipment wheels are
designed for proper operation at all loads up to the
specified maximum vehicle capacity.

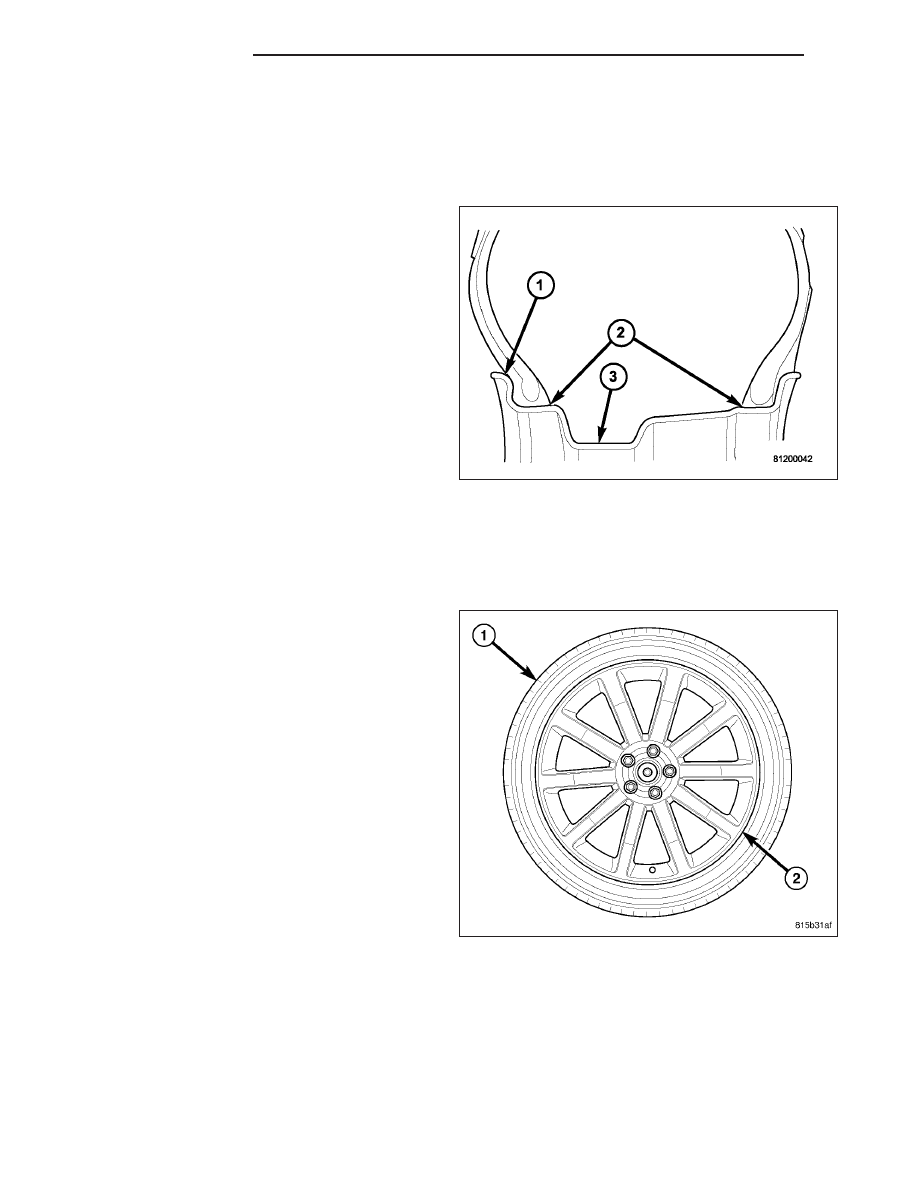

Every wheel has raised sections between the rim
flanges (1) and drop well (3) called safety humps (2).
In case of air loss, these raised sections help hold the
tire in position on the wheel until the vehicle can be
brought to a safe stop. When being installed on the
wheel, initial inflation of the tire forces the tire bead
over these raised sections into place.

The wheels used on All-Wheel-Drive (AWD) vehicles
have a shallower dish (larger offset) than Rear-Wheel-
Drive (RWD) wheels to accommodate the AWD sus-
pension geometry and half shaft package, while
maintaining the same track as RWD vehicles.

The wheel studs and nuts are designed for specific wheel applications and must be replaced with equivalent parts.
Do not use replacement parts of lesser quality or of a substitute design. All aluminum and steel wheels have wheel
stud nuts with an enlarged nose. This enlarged nose is necessary to ensure proper retention of the wheels.

WHEEL - SRT8

Each SRT8 model has a unique wheel.

This is the Chrysler 300 SRT8 wheel (2).

22 - 80

TIRES/WHEELS

LX

This is the Dodge Charger SRT8 wheel (2).

This is the Dodge Magnum SRT8 wheel (2).

Although different in appearance, all SRT8 wheels have the same basic specifications. (Refer to 22 - TIRES/
WHEELS/WHEELS - SPECIFICATIONS)

DIAGNOSIS AND TESTING

WHEEL INSPECTION

Inspect wheels for:

•

Excessive runout

•

Dents, cracks or irregular bends

•

Damaged wheel stud (lug) holes

•

Air Leaks

NOTE: Do not attempt to repair a wheel by hammering, heating or welding.

If a wheel is damaged, an original equipment replacement wheel should be used. When obtaining replacement
wheels, they should be equivalent in load carrying capacity. The diameter, width, offset, pilot hole and bolt circle of
the wheel should be the same as the original wheel.

LX

TIRES/WHEELS

22 - 81

WARNING: Failure to use equivalent replacement wheels may adversely affect the safety and handling of
the vehicle.

WARNING: Replacement with used wheels is not recommended. The service history of the wheel may have
included severe treatment or very high mileage. The rim could fail without warning.

CLEANING

WHEEL AND WHEEL TRIM CARE

All wheels and wheel trim, especially aluminum and chrome plated, should be cleaned regularly using mild soap and
water to maintain their luster and to prevent corrosion. Wash them with the same soap solution recommended for
the body of the vehicle.

When cleaning extremely dirty wheels, care must be taken in the selection of tire and wheel cleaning chemicals and
equipment to prevent damage to the wheels. Mopar

T

Wheel Treatment or Mopar

T

Chrome Cleaner is recom-

mended. Any of the “DO NOT USE” items listed below can damage wheels and wheel trim.

DO NOT USE:

•

Any abrasive cleaner

•

Any abrasive cleaning pad (such as steel wool) or abrasive brush

•

Any cleaner that contains an acid which can react with and discolor the chrome surface. Many wheel clean-
ers contain acids that can harm the wheel surface.

•

Oven cleaner

•

A car wash that uses carbide-tipped wheel cleaning brushes or acidic solutions.

SPECIFICATIONS

WHEEL

SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Wheel Mounting (Lug) Nut Hex Size

21 mm

Wheel Mounting Stud Size

M14 x 1.5 mm

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Wheel Mounting (Lug ) Nut

150

110

—

WHEEL - SRT8

SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Wheel Size

20 in. X 9 in.

Wheel Bolt Pattern (Circle) Size

115 mm (4.53 in.)

Wheel Offset

25.5 mm

Wheel Mounting Stud Size

M14 x 1.5 mm

TORQUE SPECIFICATIONS

22 - 82

TIRES/WHEELS

LX

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Wheel Mounting (Lug) Nut

150

110

—
