REMOVAL

1. Remove any necessary console parts for access to

shift lever assembly and shifter cables. (Refer to 23
-

BODY/INTERIOR/FLOOR

CONSOLE

-

REMOVAL)

2. If necessary, remove the bolts holding the shield,

covering the gearshift and park lock cables, to the
floorpan and remove the shield.

3. Shift transmission into PARK.

4. Disconnect the transmission shift cable (1) at shift

lever (3) and shifter assembly bracket (2).

5. Remove the shift cable retainer (2) from the notch

in the shifter assembly (2).

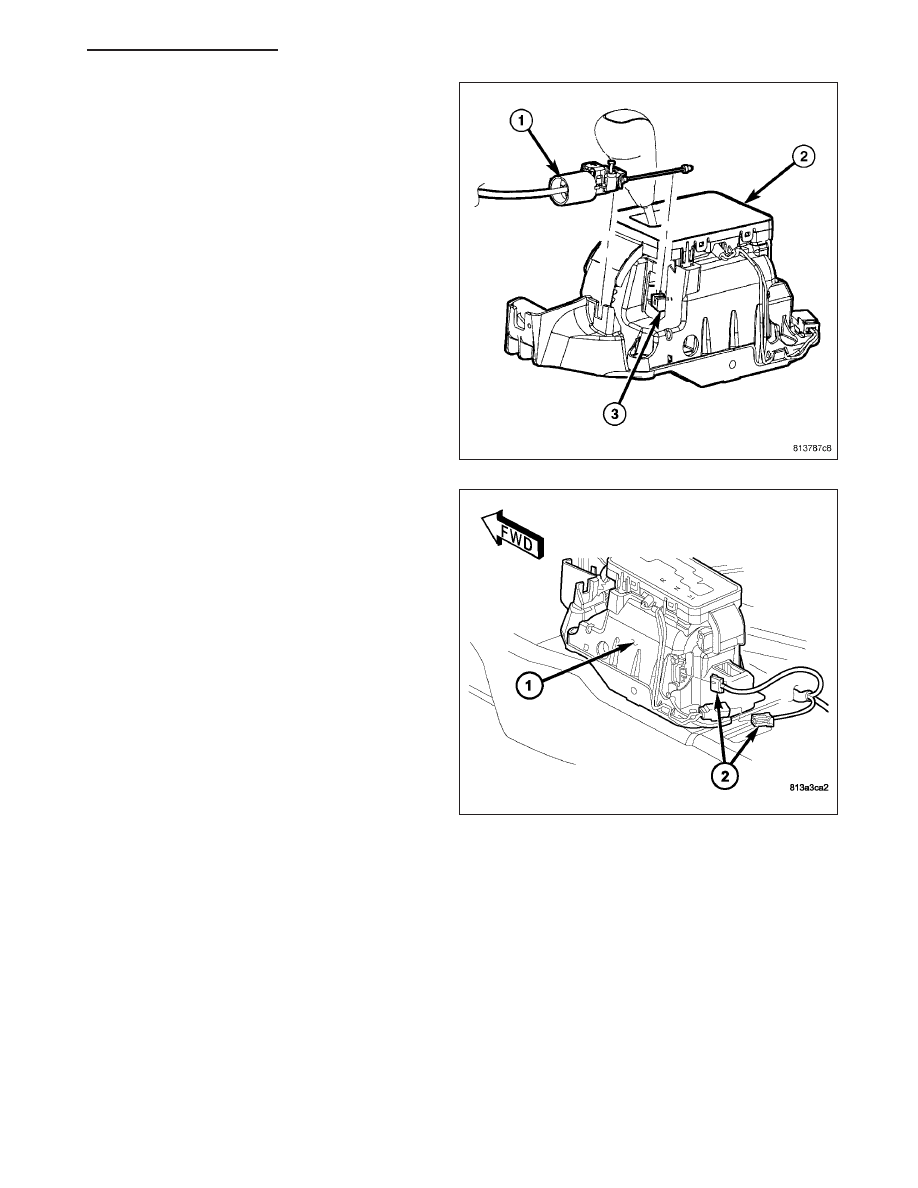

6. Verify the key is in the LOCK position and discon-

nect the park lock cable (1) from the shifter
mechansim cam (3) and the notch in the shifter
assembly (3).

21 - 814

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

7. Disengage all wiring connectors (2) from the shifter

assembly (1).

8. Remove all nuts (2) holding the shifter assembly

(1) to the floor pan.

9. Remove the shifter assembly (1) from the vehicle.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 815

INSTALLATION

1. If a new shifter assembly is being installed,

unscrew the original shift knob from the shift lever.
Screw the knob onto the new shifter assembly’s
lever no more than 14 turns.

2. Install shifter assembly (1) onto the shifter assem-

bly studs on the floor pan.

3. Install the nuts (2) to hold the shifter assembly (1)

onto the floor pan. Tighten nuts to 7 N·m (65
in.lbs.).

4. Place the floor shifter lever in PARK position.

5. Loosen the adjustment screw (5) on the gearshift

cable (1).

6. Install the gearshift cable (1) to the shift lever pin

(3).

21 - 816

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

7. Install the park lock cable (1) to the shift mecha-

nism cam (3) and the notch in the shifter assembly
(2).

8. Verify that the key is in the LOCK position and

remains there until the cable is fully adjusted.

9. Verify that the park lock cable adjustment tab is

pulled upward to the unlocked position.

10. Install the wiring harness connectors (2) to the

shifter assembly.

11. Verify that the shift lever is in the PARK position.

12. Tighten the adjustment screw to 7 N·m (65

in.lbs.).

13. Verify that the key in the LOCK position and the

shifter is in PARK.

14. Push downward on the park lock cable adjust-

ment tab to lock the adjustment.

15. Verify correct shifter, park lock, and BTSI opera-

tion.

16. If necessary, install the shield, covering the gear-

shift and park lock cables, to the floorpan and
install the bolts to hold the shield to the floorpan.

17. Install any console parts removed for access to

shift lever assembly and shift cables. (Refer to 23
- BODY/INTERIOR/FLOOR CONSOLE - INSTAL-
LATION)

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 817
