CABLE-PARK LOCK

REMOVAL

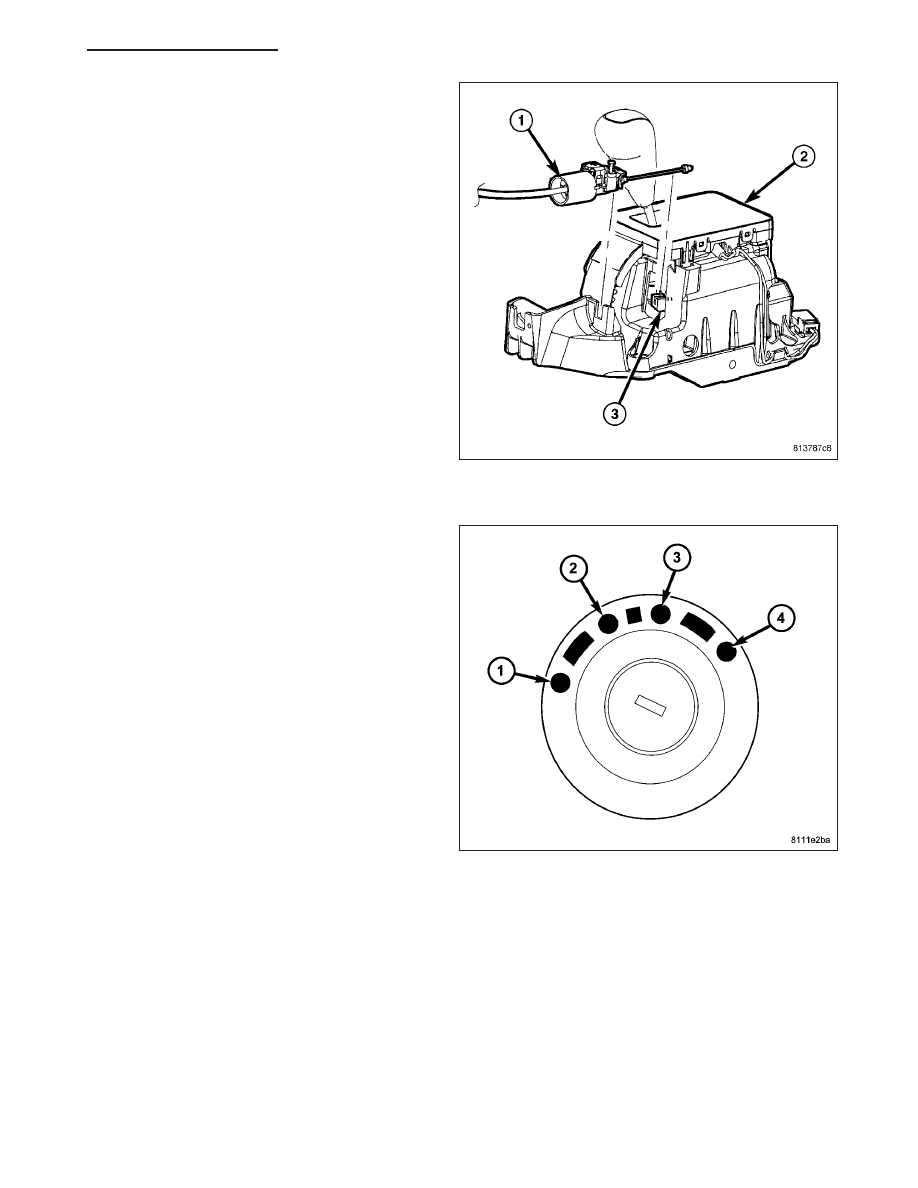

1. Place ignition key in the ACC (2) position.

2. Remove the lower instrument panel trim as neces-

sary to access the park lock cable.

3. Disconnect park lock cable (4) from ignition cylin-

der (3).

21 - 806

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

4. Remove the floor console as necessary for access

to the park lock cable. (Refer to 23 - BODY/INTE-
RIOR/FLOOR CONSOLE - REMOVAL)

5. If necessary, remove the bolts holding the shield,

covering the gearshift and park lock cables, to the
floorpan and remove the shield.

6. Disconnect the park lock cable from the shift mech-

anism.

Release

retention

tab

using

suitable

screwdriver.

INSTALLATION

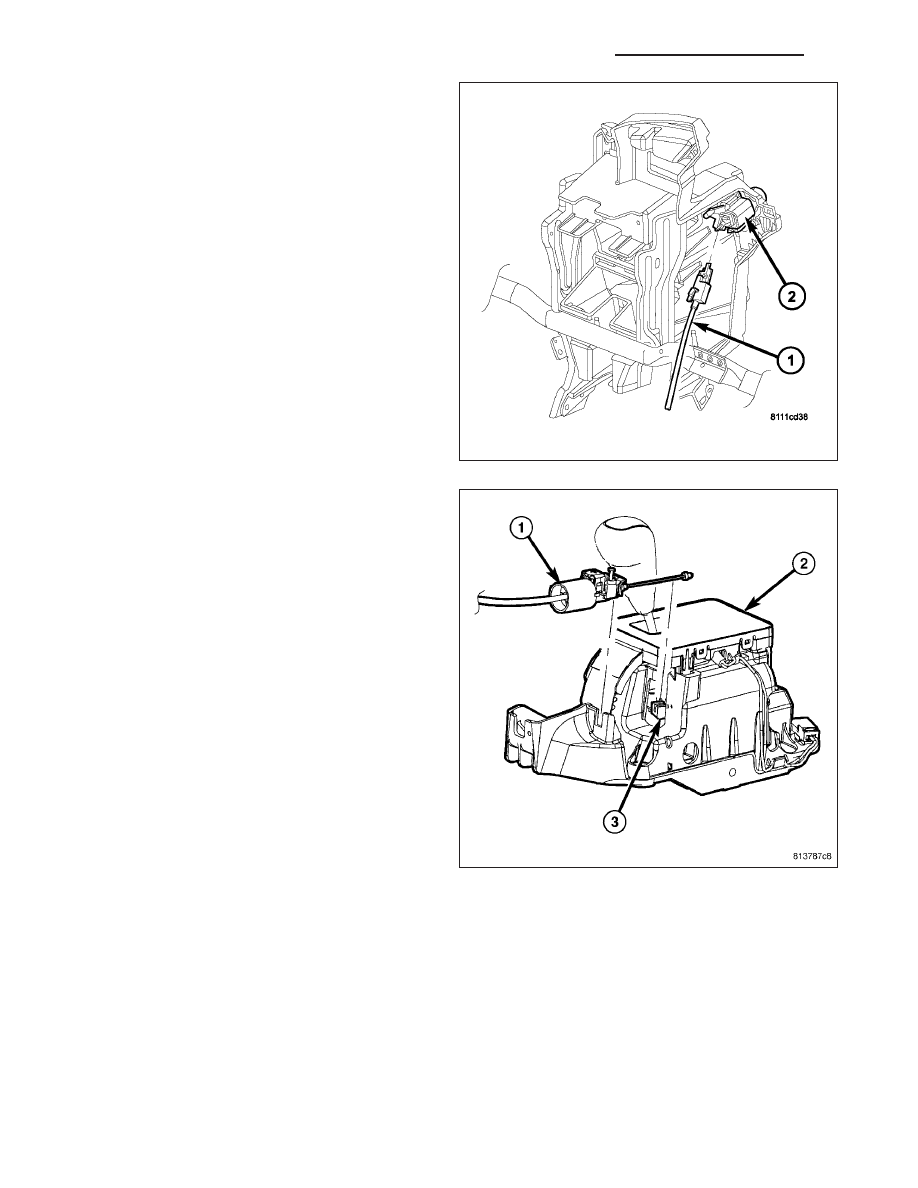

1. Verify that ignition key is in ACC (2) position.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 807

2. Install the park lock cable (4) to the ignition cylinder

(3). Secure the cable to instrument panel at
retainer.

3. Install any instrument panel trim that was removed

to access the park lock cable.

4. Route park lock cable towards shift mechanism.

5. Connect the park lock cable core to shift mecha-

nism cam (3), and then secure cable housing to
shift mechanism.

6. Adjust the park lock cable. (Refer to 21 - TRANSMISSION/AUTOMATIC TRANSMISSION/SHIFT INTERLOCK

MECHANISM - ADJUSTMENTS)

7. If necessary, install the shield, covering the gearshift and park lock cables, to the floorpan and install the bolts to

hold the shield to the floorpan.

8. Install the floor console assembly. (Refer to 23 - BODY/INTERIOR/FLOOR CONSOLE - INSTALLATION)

21 - 808

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

GEARTRAIN-PLANETARY

DESCRIPTION

The planetary geartrain is located between the input
clutch assembly and the rear of the transmission case.
The planetary geartrain consists of two sun gears, two
planetary carriers, two annulus (ring) gears, and one
output shaft.

OPERATION

The planetary geartrain utilizes two planetary gear sets that connect the transmission input shaft to the output shaft.
Input and holding clutches drive or lock different planetary members to change output ratio or direction.
